Installation des raccordements SMA Solar Technology AG
Page 34 SunBC-15:NF3706 Guide d'utilisation
3.3 Raccordement d'un modem
L'interrogation à distance avec le Sunny Data Control et le fonctionnement du Sunny
Boy Control en mode Fax requièrent l'utilisation d'un modem externe permettant de
se raccorder au réseau téléphonique. Nous recommandons l'appareil MicroLink 56k
i de la société devolo. Si vous utilisez un autre modem, veuillez vous assurer qu'il
supporte bien le fax standard Class 2 pour le fonctionnement en mode Fax. Vous
trouverez en annexe une liste des commandes AT utilisées (chapitre 10.3
Préréglages (paramètres par défaut)).
Raccordement du modem au Sunny Boy Control
Reliez le raccord série du modem (V24/RS232C) au raccord PC (COM2) du Sunny
Boy Control à l'aide d'un câble RS232.
Veillez à bien utiliser le câble RS232 livré avec le modem et non le câble nul
modem qui est fourni pour le raccordement direct d'un PC au Sunny Boy Con-
trol.
Pour l'analyse des données, on utilise un câble de raccordement PC croisé ; le
raccordement d'un modem requiert l'utilisation d'un câble RS232 (également
appelé câble droit ou câble V24) qui relie directement les raccords. Ces câbles
présentent parfois un aspect similaire ; veillez à ne pas les confondre !

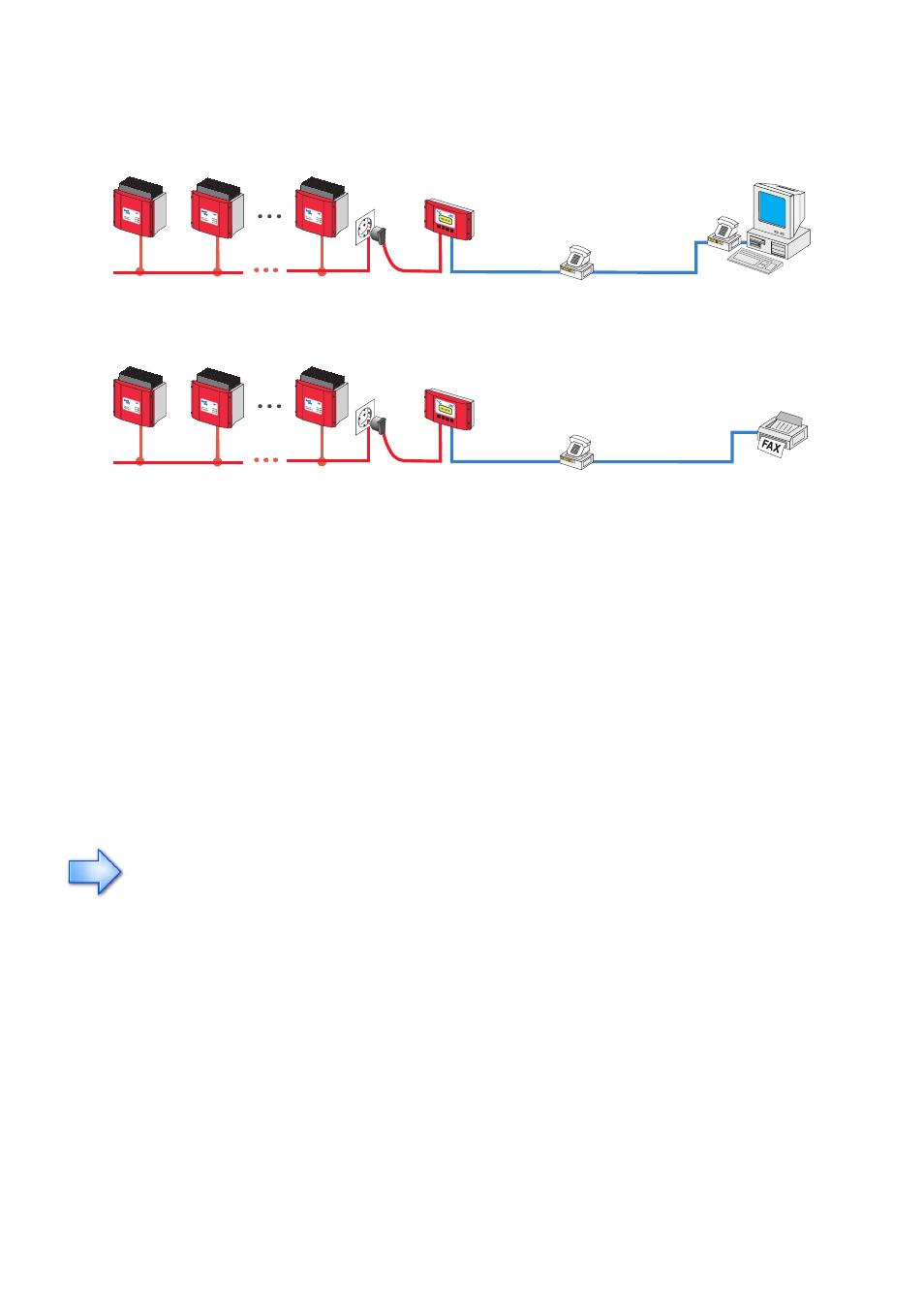

RS232
PC Modem Sunny Boy Control
Fax Modem Sunny Boy Control
Réseau tél.
RS232 Réseau tél.
