Installation des raccordements SMA Solar Technology AG
Page 18 SunBC-15:NF3706 Guide d'utilisation
3.1 Raccordement à l'installation PV
Les straps enfichables du Sunny Boy Control sont montés en usine en fonction du type
d'interface utilisé.
Communication par la ligne du réseau
Pour une communication avec les onduleurs par la ligne du réseau, les straps
enfichables doivent être montés comme le montre le schéma ci-dessous. Veuillez
noter qu'il ne faudra pas monter dans ce cas de module d'interface (RS232 ou RS485
Piggy-Back) !

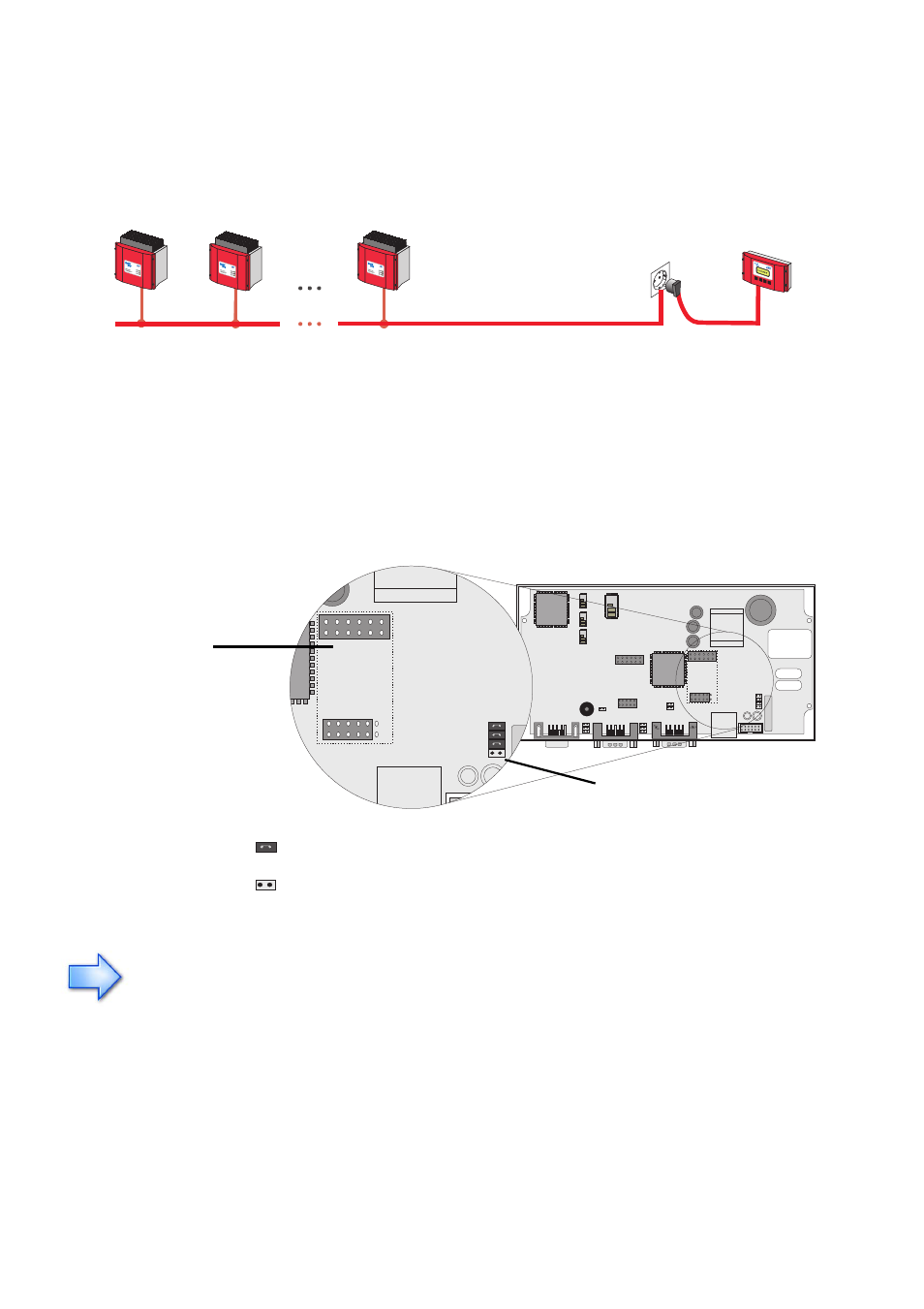

Straps enfichables pour SUNNY BOY (COM1) dans le Sunny Boy Control avec une
communication par la ligne du réseau
Il est impossible de changer ces straps enfichables sur les appareils plus an-
ciens Sunny Boy Control Plus car le circuit imprimé du Sunny Boy Control Plus
entrave l'accès et ne peut pas être enlevé !
Réseau 230 V / 50 Hz Sunny Boy Control
Cavalier enfiché
Cavalier non enfiché
Procédez à ce réglage du
cavalier pour activer la Powerline à
bord
Absence de
Piggy-Back
