SMA Solar Technology AG
Installation des raccordements
Guide d'utilisation
SunBC-15:NF3706
Page 19

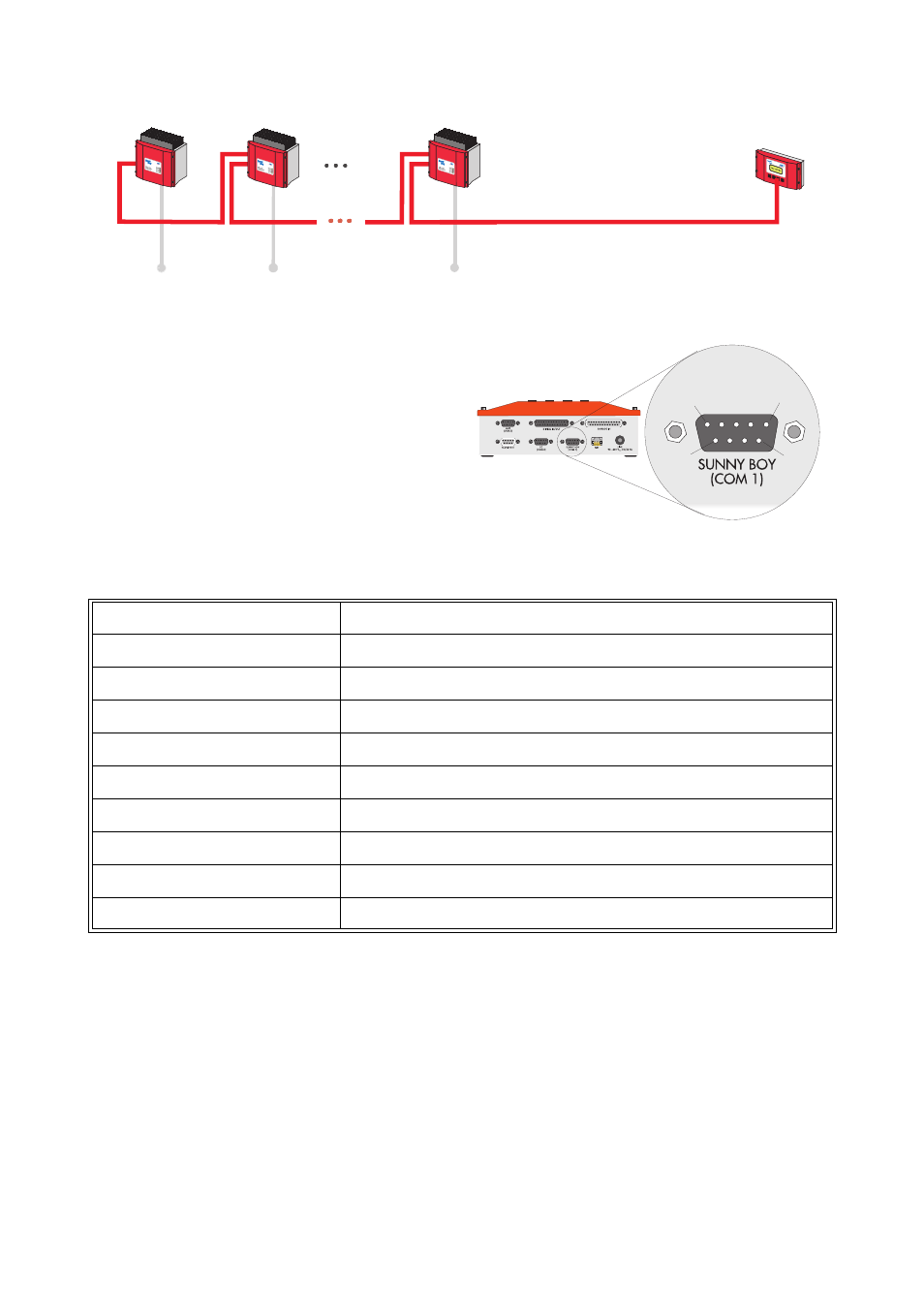

Raccordement d'un SUNNY BOY RS485 au Sunny Boy Control
Affectation des raccords
Les signaux ne sont répertoriés dans le
tableau que si l'extension RS485
respective est installée. Le modèle
standard du Sunny Boy Control n'est pas
compatible avec l'interface SUNNY BOY
(COM1) car le raccordement des
onduleurs s'effectue via Powerline.
Affectation de l'interface SUNNY BOY (COM1) avec RS485 Piggy-Back
Broche
Signal R485
1
PE
2
Data +
3
Data +
4
-
5
GND
6
+5 V
7
Terminaison → Data +
8
Data -
9
Data -
RS485
Sunny Boy Control
1
5
9
6
