SMA Solar Technology AG Sunny Boy Control Plus
Guide d'utilisation SunBC-15:NF3706 Page 83
7 Sunny Boy Control Plus

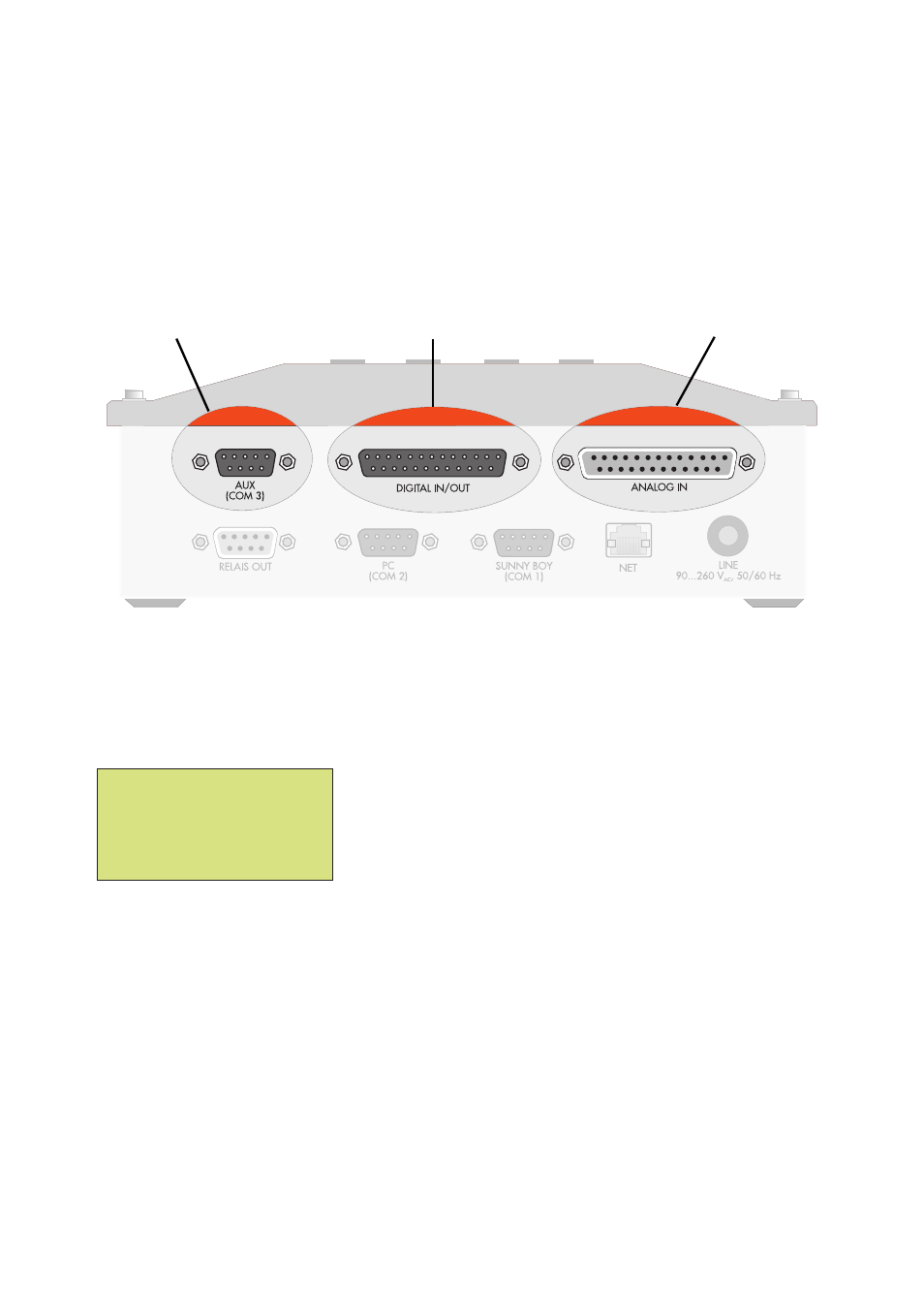

Le présent chapitre décrit les possibilités de raccordements supplémentaires « AUX
», « DIGITAL IN/OUT » et « ANALOG IN » du Sunny Boy Control Plus. Des
exemples illustreront les fonctions de contrôle étendues. La configuration nécessaire
est possible aussi bien sur l'appareil même que sur le Sunny Data Control. Le présent
chapitre prend en compte les deux variantes et en fait la démonstration à l'aide
d'exemples pratiques.
Configuration sur l'appareil
Les réglages respectifs des interfaces sont configurés sur l'appareil au menu : «
Ajustages Connexions
».
Les modifications ne seront enregistrées que lorsque vous aurez validé la requête de
sécurité (en quittant le menu « Plus I/O »). Si vous modifiez les canaux
analogiques, numériques, de variables ou de contrôle, l'appareil génère une
nouvelle description des canaux. On peut l'observer au changement de la
désignation du type de l'appareil (par ex. « SBC+a4Eb » devient « SBC+a4Ec »).
• Entrées analogiques AIN1 ... AIN8
• Entrées numériques DIN1 ... DIN8
• Sorties numériques DOUT1 ... DOUT8
• Variables Var1 ... Var16
• Canaux de contrôle Mon1 ... Mon8
COM3 Interface numérique Interface analogique
[ Plus I/O ]
„Analog IN
„Digital IN
„Digital Out Š
„Variables
„Monitoring
