Straps enfichables pour PC (COM2) dans le Sunny Boy Control
avec une communication RS485
Il est impossible de changer ces straps enfichables sur les appareils plus an-
ciens Sunny Boy Control Plus car le circuit imprimé du Sunny Boy Control Plus
entrave l'accès et il ne peut pas être enlevé !
Strap enfichable A : Terminaison du câble RS485. Le câble de données
RS485 doit être terminé aux deux extrémités. La
terminaison peut être réalisée soit en montant le strap A,
soit en pontant les broches 7 et 9 à l'intérieur du
connecteur femelle. La résistance est de 120 ohms. Le
préréglage est : « non terminé ».
Straps enfichables B et C : Résistances de pull up / pull down pour le signal RS485.
Les résistances de pull up / pull down intégrées au Sunny
Boy Control s'activent si les straps enfichables B et C sont
montés dans le Sunny Boy Control ou si des résistances
correspondantes sont intégrées au connecteur du câble
de raccordement. Les résistances ont une valeur de 680
W. Le préréglage est : « pull up / pull down activé ». Un
seul appareil du bus RS485 devra être équipé de ces
résistances.

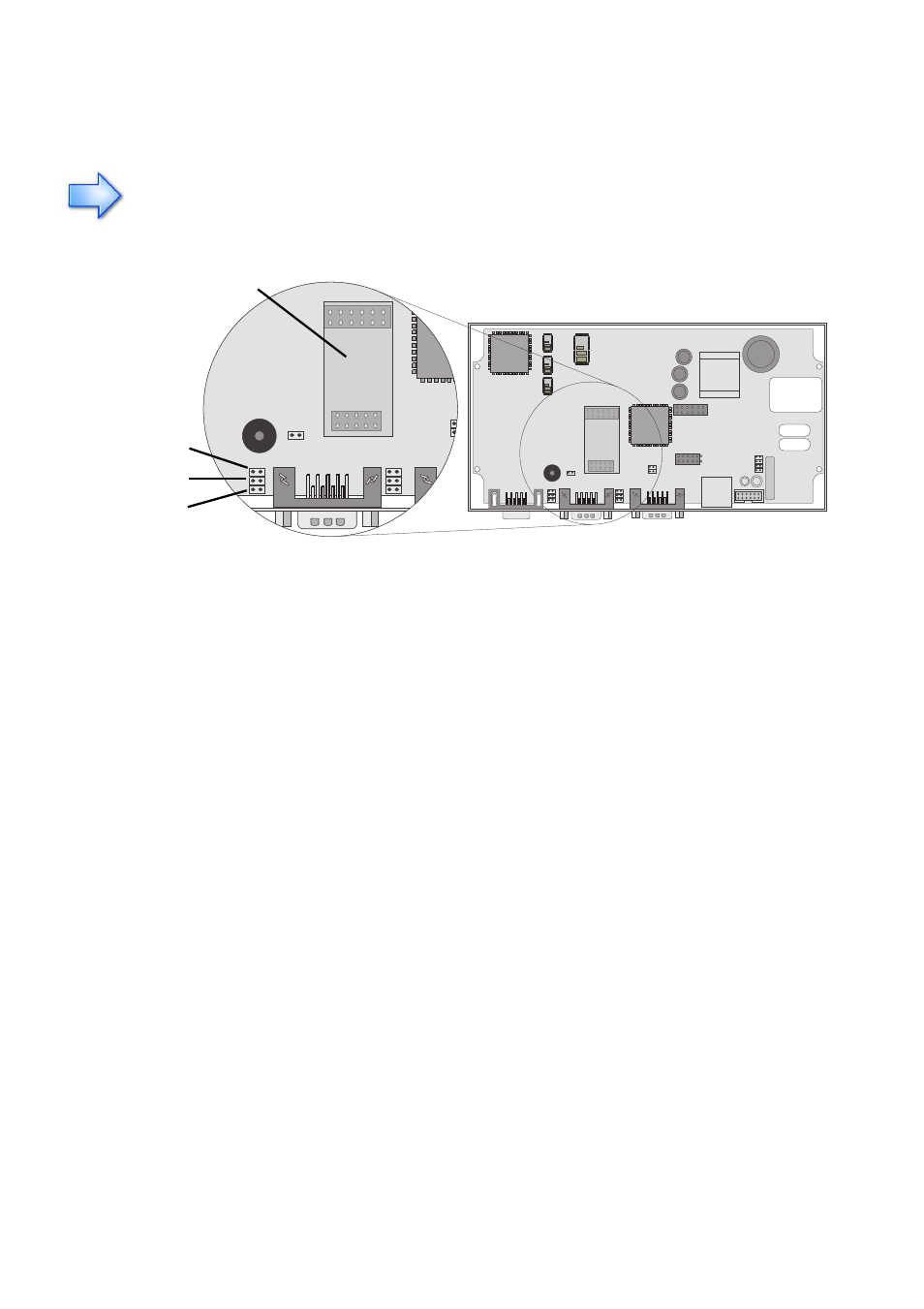

Piggy-Back RS485
Cavalier A
Cavalier B
Cavalier C
