Installation des raccordements
SMA Solar Technology AG
Page 38
SunBC-15:NF3706
Guide d'utilisation
3.5.1 Contact de signalisation
Le contact de signalisation sert à l'avertissement externe des messages générés par
le Sunny Boy Control (erreurs ou avertissements).
Le contact de signalisation manifeste les événements sélectionnés en fonction de la
tolérance respective (voir chapitre 6.3.2 Relais Out).
Le contact de signalisation peut également être commuté de façon à déclencher un
avertissement sonore non seulement pour les messages, mais également en cas
d'absence de tension d'alimentation. Pour ce faire, il convient de régler l'état repos
du contact de signalisation sur « contact 1_2 ». Le signal retentira alors également à
la mise en marche du Sunny Boy Control jusqu'à ce que le Sunny Boy Control soit
mis en service.
Etat de repos Contact
de signalisation
État de l'appareil
Sunny Boy Control
Commutation
contact 1_1
absence d'alimentation
électrique
contact 1_1 (broche 7)
contact 1_1
service normal
contact 1_1 (broche 7)
contact 1_1
message
contact 1_2 (broche 9)
contact 1_2
absence d'alimentation
électrique
contact 1_1 (broche 7)
contact 1_2
service normal
contact 1_2 (broche 9)
contact 1_2
message
contact 1_1 (broche 7)

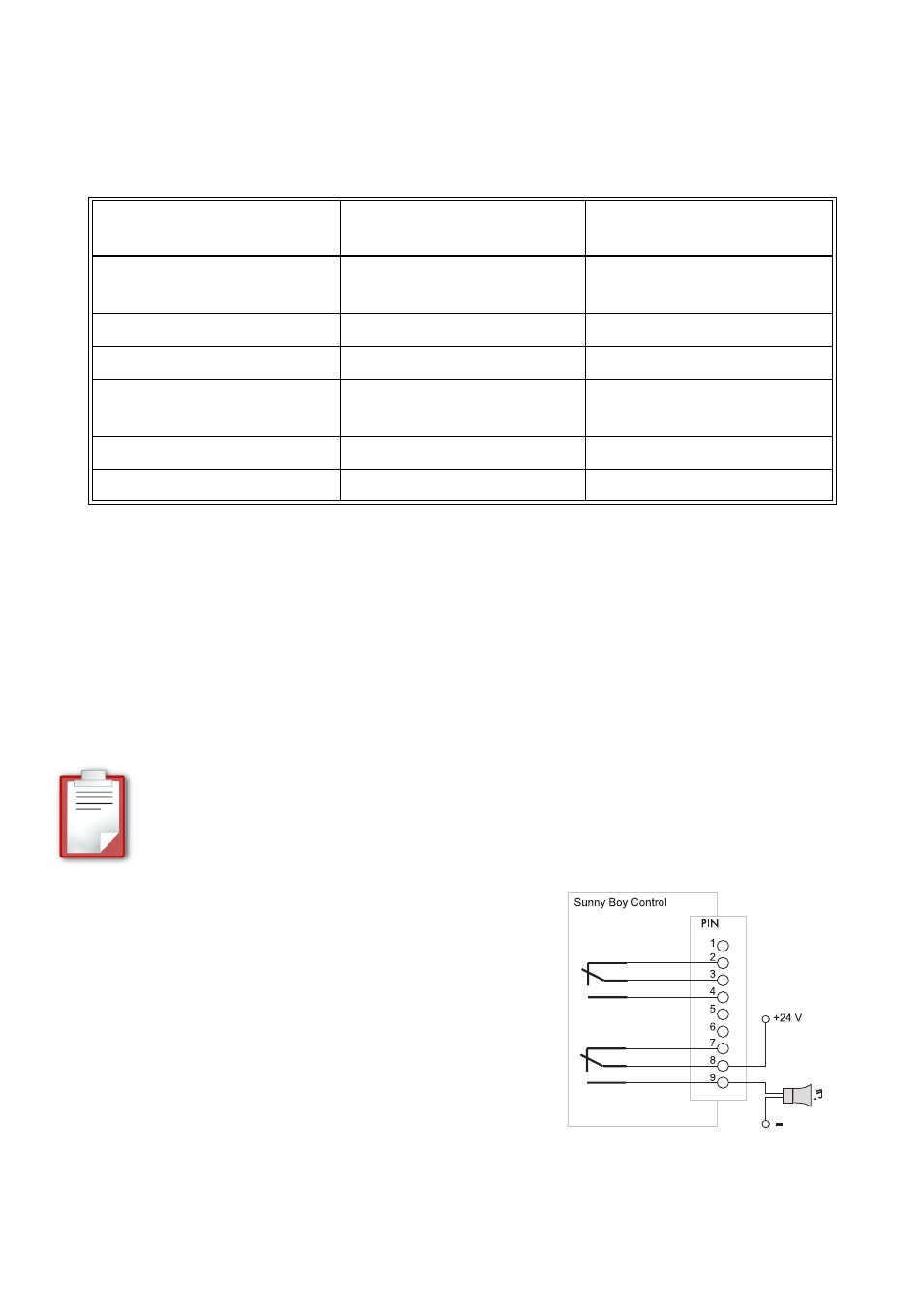

Exemple relatif au contact de signalisation
Dans cet exemple, les messages du Sunny Boy Control sont annoncés par un
avertissement sonore. Au menu « Contact Alarme », l'« Etat Repos » est ici
préréglé sur « contact 1_1 ».
Si vous désirez également signaler une
absence de tension d'alimentation dans le
Sunny Boy Control, raccordez le signal sur la
broche 7 et réglez l'« Etat Repos » sur «
contact 1_2 » au menu « Contact Alarme ».
