Strap enfichable A :
Terminaison du câble RS485. Le liaison RS485 doit être terminée aux deux
extrémités. La terminaison peut être réalisée soit en montant le strap A, soit en
pontant les broches 7 et 9 à l'intérieur du connecteur femelle. La résistance est de
120 ohms. Le préréglage est : « non terminé ».
Straps enfichables B et C :
Résistances de pull up / pull down pour le signal RS485. Les résistances de pull up
/ pull down intégrées au Sunny Boy Control s'activent si les straps enfichables B et C
sont montés dans le Sunny Boy Control ou si des résistances correspondantes sont
intégrées au connecteur du câble de raccordement. Les résistances ont une valeur de
680 ohms. Le préréglage est : « pull up / pull down activé ». Un seul appareil du
bus RS485 devra être équipé de ces résistances.

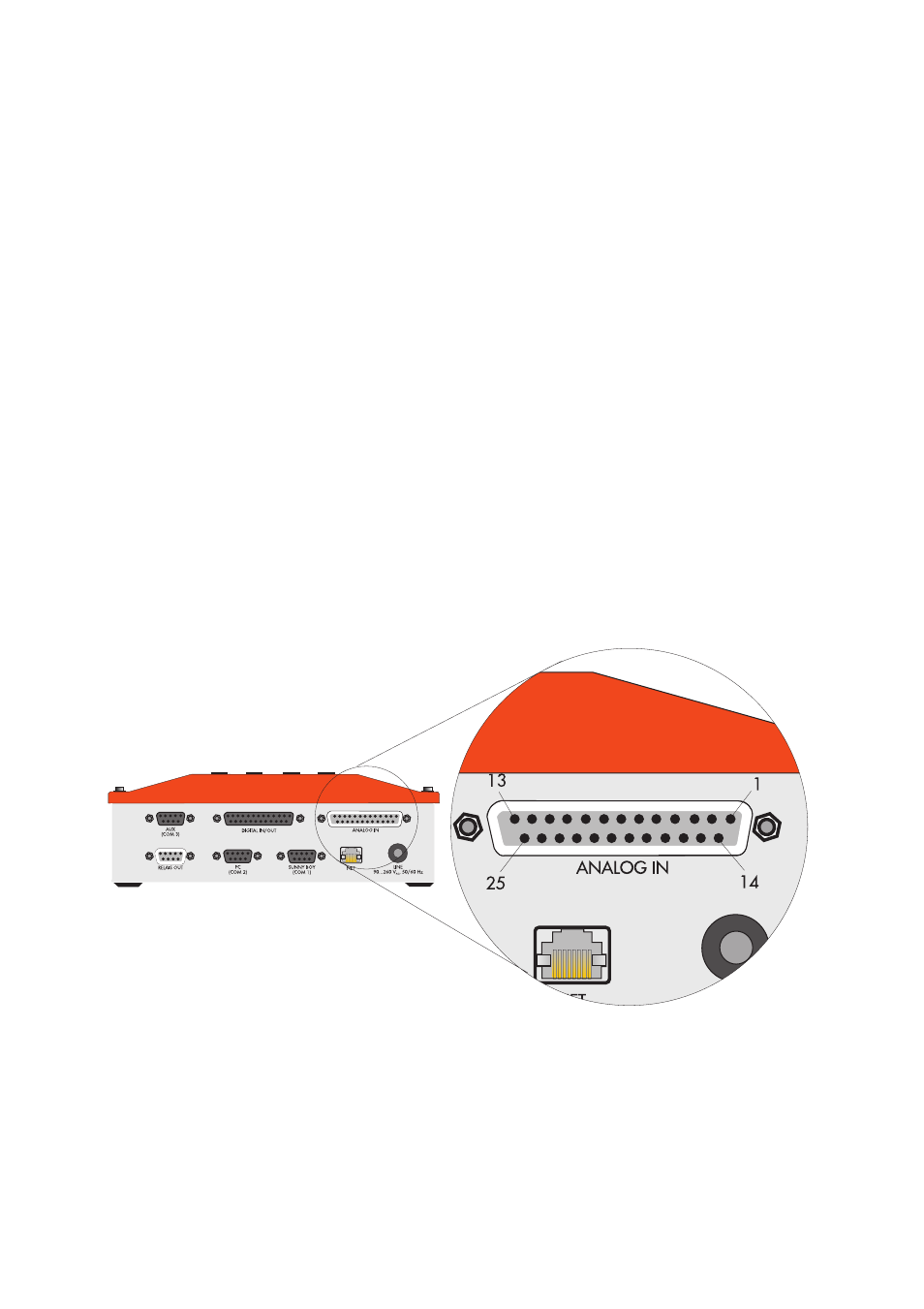

7.2 Interface analogique (ANALOG IN)
Pour l'enregistrement analogique des valeurs de mesure, le Sunny Boy Control Plus
dispose d'un total de huit entrées analogiques, dont deux sont conçues pour la
mesure de la température. Le SBCOP-ANA-KIT est disponible en tant qu'accessoire.
Le SBCOP-ANA-KIT est un adaptateur du connecteur femelle D-sub 25 (ANALOG IN)
sur un bornier, qui permet de faciliter le câblage et l'installation (voir brève
description : SBCOP-Ana-Kit-11-CD).
