Installation des raccordements SMA Solar Technology AG
Page 32 SunBC-15:NF3706 Guide d'utilisation

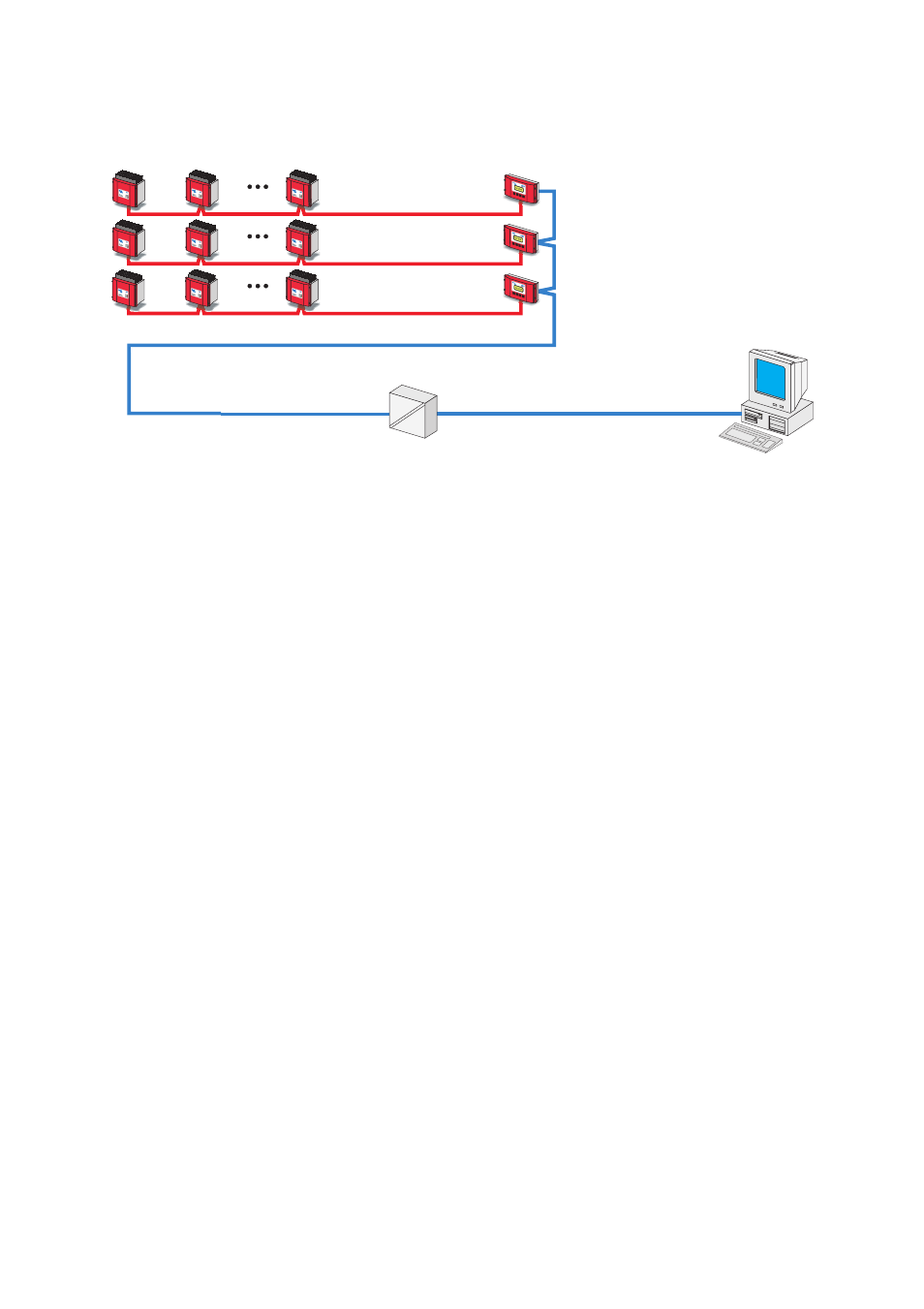

3.2.3 Câblage PC – plusieurs Sunny Boy Control
Éléments indispensables pour le raccordement d'un Sunny Boy Control à un PC :
• Les appareils doivent être munis d'un RS485 Piggy-Back sur l'interface PC
(COM2).
• Le PC dispose d'une interface COM libre et est équipé d'un convertisseur
d'interface RS485/RS232. SMA recommande un convertisseur d'interface I-7520
de la société Spectra. D'autres convertisseurs d'interface sont certes disponibles,
mais leur utilisation n'est pas recommandée par SMA et n'est pas prise en compte
par la ligne d'assistance par téléphone Sunny Boy.
• Les straps enfichables B et C (résistances de pull up / pull down) ne doivent être
montés que dans un Sunny Boy Control. Si vous utilisez un convertisseur
d'interface I-7520, enlevez les straps enfichables B et C de tous les Sunny Boy
Control.
• Le câble (LiYCY) est terminé aux deux extrémités et sa longueur ne dépasse pas
1200 m.
Sunny Boy Control
RS232
PC
RS485
Convertisseur d'interface
