Sunny Boy Control Plus SMA Solar Technology AG
Page 106 SunBC-15:NF3706 Guide d'utilisation
Canaux de diagnostic
L'activation d'un canal de contrôle entraîne automatiquement la création d'un canal
de diagnostic. Vous pouvez consulter l'état des canaux de diagnostic au menu «
Menue princ.…Valeurs Inst.
». Si le réglage du canal de contrôle est incorrect
(par ex. le canal à contrôler est inexistant), l'état « Err d'config. » sera indiqué.
7.6 Exemple « Profil 2 »
Vous pouvez télécharger deux profils prédéfinis (« profil 1 » et « profil 2 ») au menu
« Ajustages…Plus I/O…Plus-Fonction ». « Profil 1 » désactive les fonctions «
Plus » et remet tous les réglages « Plus » en état départ-usine. La configuration « Profil
2 » requiert uniquement un capteur externe (pyranomètre ou cellule de référence)
afin de déterminer l'ensoleillement des panneaux photovoltaïques. Le « Profil 2 » et
son application sont détaillés ci-après.

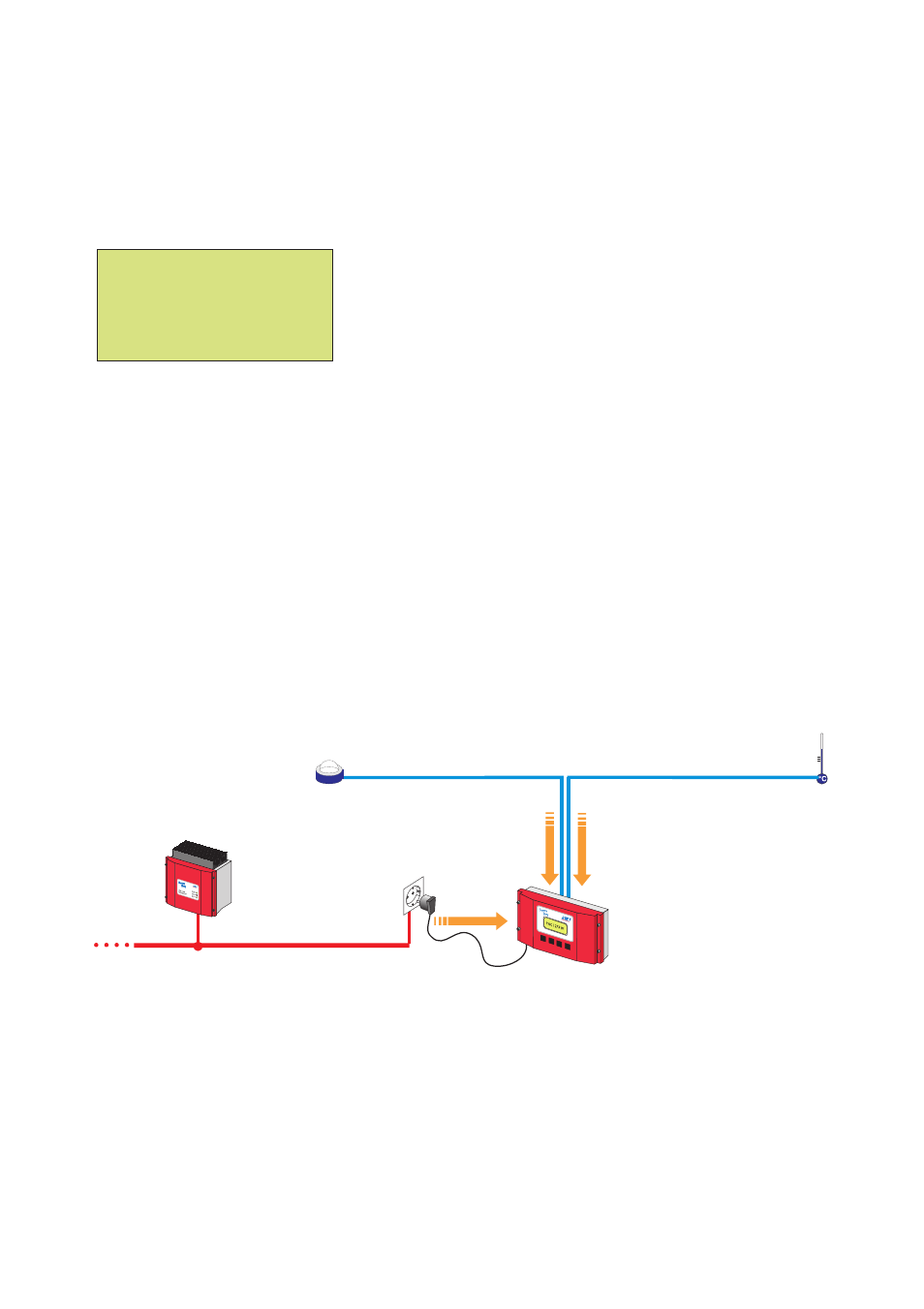

En comparant l'ensoleillement des panneaux photovoltaïques avec la puissance
générée par les Sunny Boys et avec d'autres calculs, on obtient le rendement de
l'installation actuel (+etaPV) ainsi que le rendement énergétique journalier (+PR).
Ces calculs requièrent la surface de panneau photovoltaïque « +A » et le rendement
du panneau photovoltaïque « +etaM » comme paramètres fixes de l'installation.
• Diagnostic de la condition de démarrage du
contrôle MON-Start, OK, Err d'config., trop bas,
trop haut, Erreur Min, Erreur Max
• Diagnostic du canal de contrôle MON-1, OK, Err
d'config., Avertiss. Min, Avertiss. Max, Erreur Min,
Erreur Max
• Diagnostic du canal de contrôle MON-2, OK, Err
d'config., Avertiss. Min, Avertiss. Max, Erreur Min,
Erreur Max
[SC:VAL. INST ]
+Diag MONStart…
…OK Š
+Diag MON-1…
…Avertiss. Min
+Diag MON-2…
…OK
:::
:::
Ensoleillement des
Température ambiante
+Tam +Gi
+Pac
Sunny Boy
Control Plus
panneaux photovoltaïques
