Installation des raccordements SMA Solar Technology AG
Page 28 SunBC-15:NF3706 Guide d'utilisation

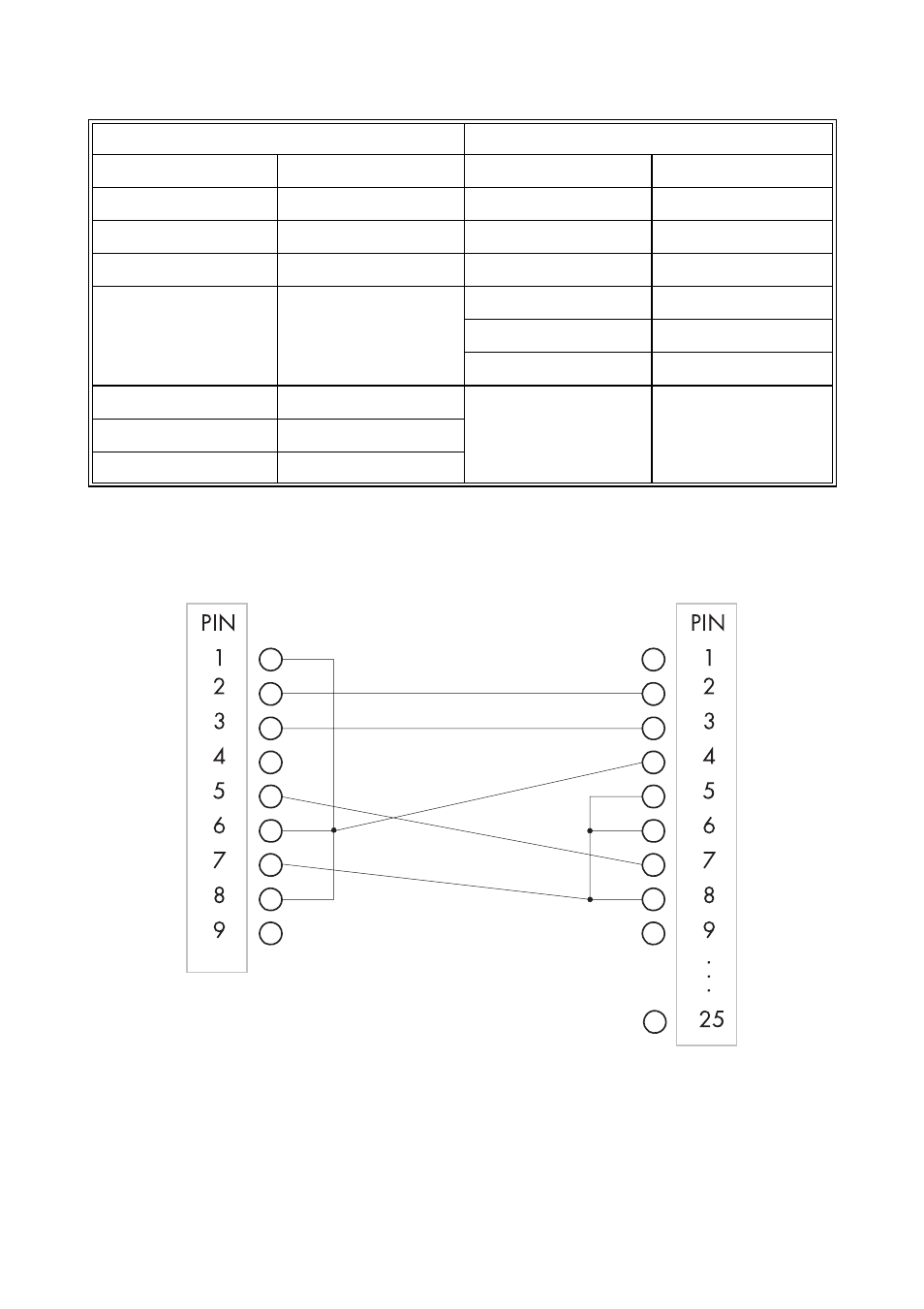

Montage d’un câble PC D-Sub 9 <> D-Sub 25 pour Sunny Boy Control
Il est nécessaire de ponter les broches 1, 6 et 8 du connecteur femelle D-sub 9 et les
broches 5, 6 et 8 du connecteur femelle D-sub 25.
Connecteur femelle D-sub 9 Connecteur femelle D-sub 9
Signal Broche Broche Signal
/RXD 2 2 /TXD
/TXD 3 3 /RXD
GND 5 7 GND
RTS 7
8 DCD
6 DSR
5 CTS
DCD 1
4 RTS DSR 6
CTS 8
Connecteur femelle DB 9 Connecteur femelle DB 25
