3.2 Connexion au PC

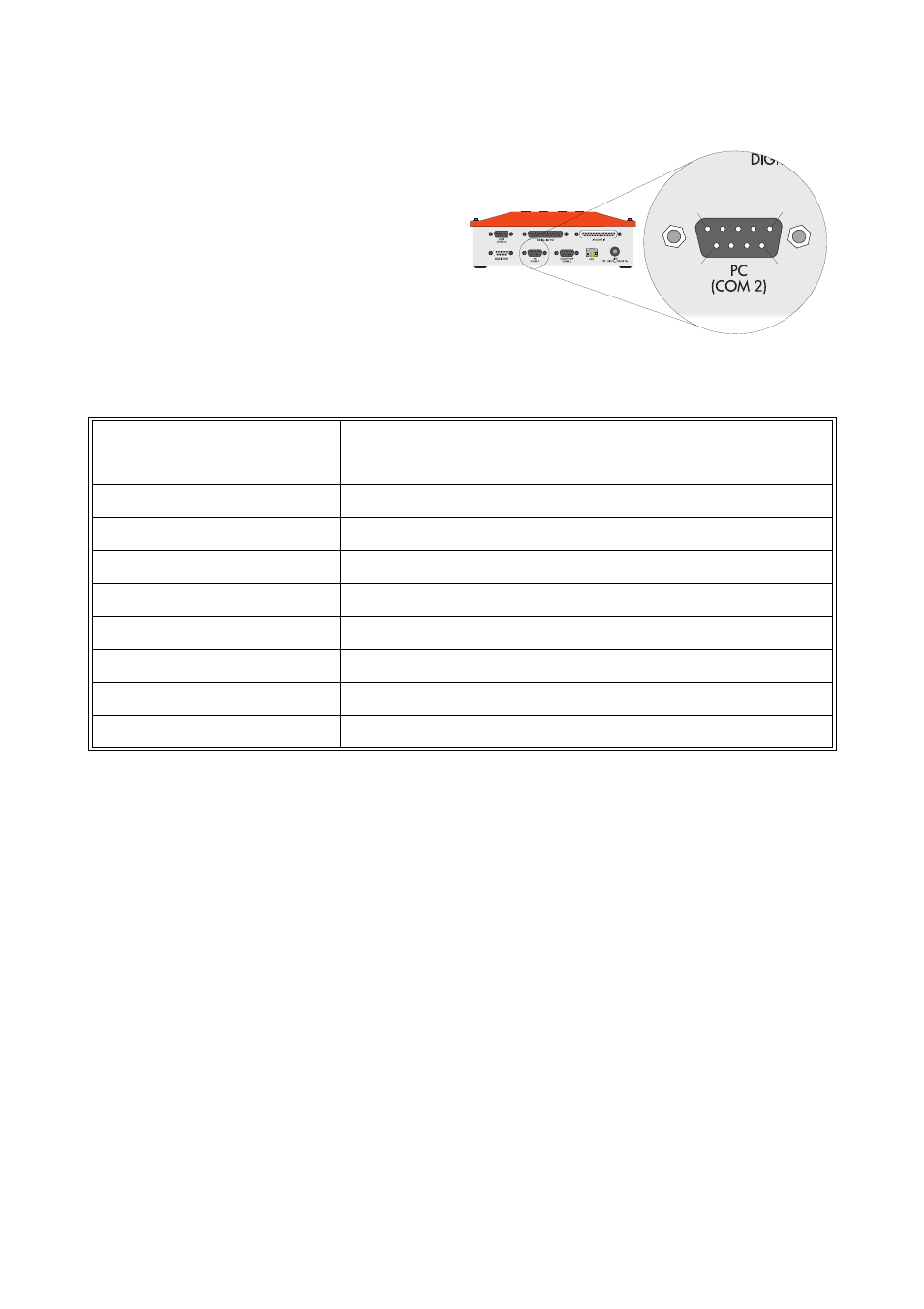

Le raccord PC (COM2) (connecteur D-
sub 9) se trouve sur la partie inférieure
du Sunny Boy Control. Ce connecteur
permet d'équiper le Sunny Boy d'une
interface RS232 ou RS485. L'interface
PC (COM2) peut alors être utilisée pour
raccorder un PC ou un grand écran
d'affichage.
Affectation du raccord PC (COM2)
Broche
Signal R485
1
PE
2
Data +
3
Data +
4
-
5
GND
6
+5 V
7
Terminaison → Data +
8
Data -
9
Data -
1
5
9
6
