SMA Solar Technology AG Sunny Boy Control Plus
Guide d'utilisation SunBC-15:NF3706 Page 87

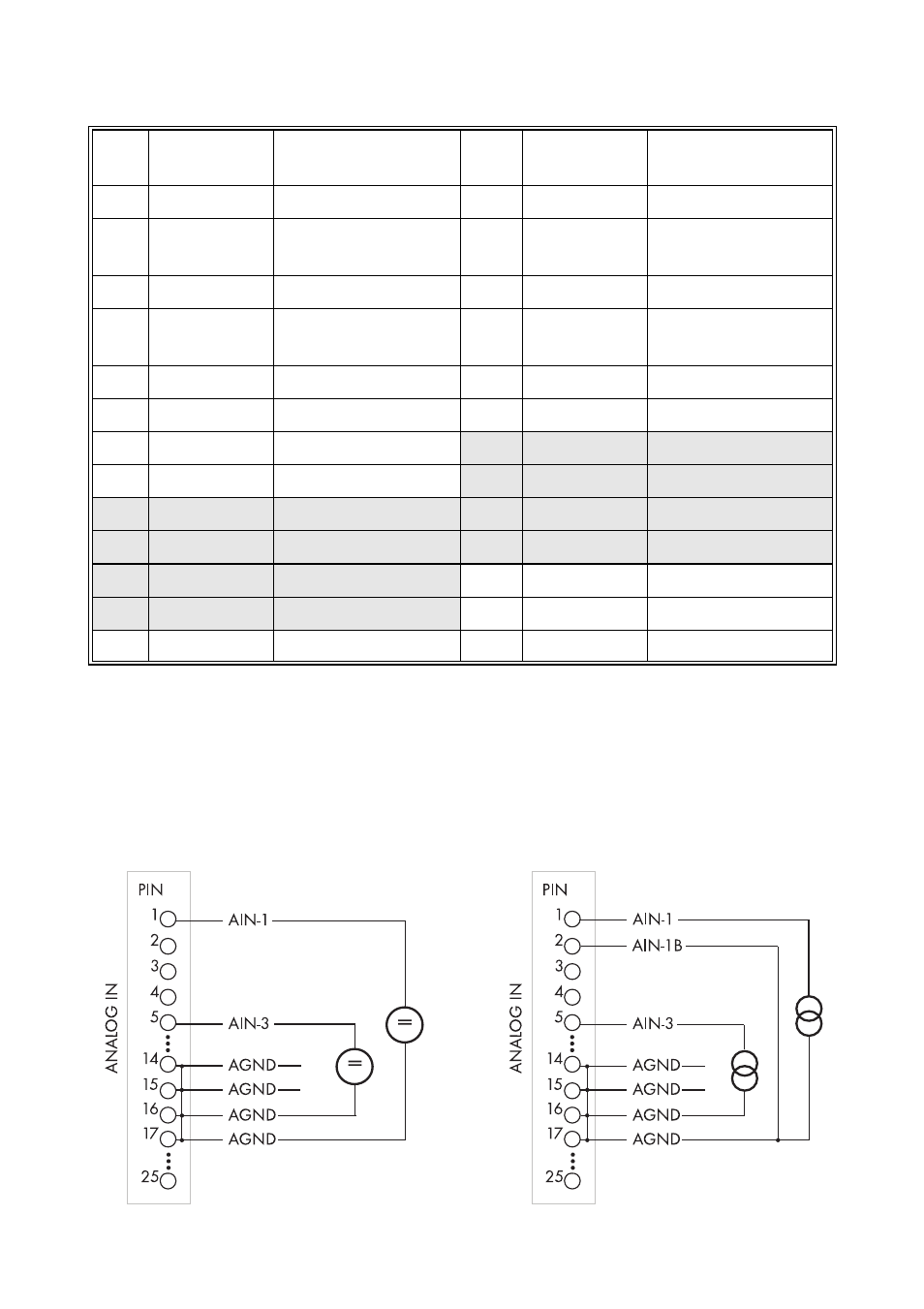

Affectation des bornes
7.2.1 Entrées analogiques (AIN-1 à AIN-6)
Les entrées analogiques AIN-1 à AIN-6 disposent de huit plages de tension d'entrée
variables de ±10 mV à max. ±10 V et peuvent être en outre utilisées comme entrées
de courant ±20 mA.
Bro-
che
Signal Description
Bro-
che
Signal Description
1 AIN-1 entrée 14 AGND masse
2 AIN-1B
pour la mesure du
courant
15 AGND masse
3 AIN-2 entrée 16 AGND masse
4 AIN-2B
pour la mesure du
courant
17 AGND masse
5 AIN-3 entrée 18 AGND masse
6 AIN-4 entrée 19 AGND masse
7 AIN-5 entrée 20 AIN-7- entrée PT100 V-
8 AIN-6 entrée 21 AIN-8- entrée PT100 V-
9 AIN-7+ entrée PT100 V+ 22 PT100-I1- source électrique I-
10 AIN-8+ entrée PT100 V+ 23 PT100-I2- source électrique I-
11 PT100-I1+ source électrique I+ 24 AGND masse
12 PT100-I2+ source électrique I+ 25 N.C. non utilisé
13 N.C. non utilisé
Mesure de la tension Mesure du courant
Strap enfichable 3 monté
