Installation des raccordements SMA Solar Technology AG
Page 20 SunBC-15:NF3706 Guide d'utilisation

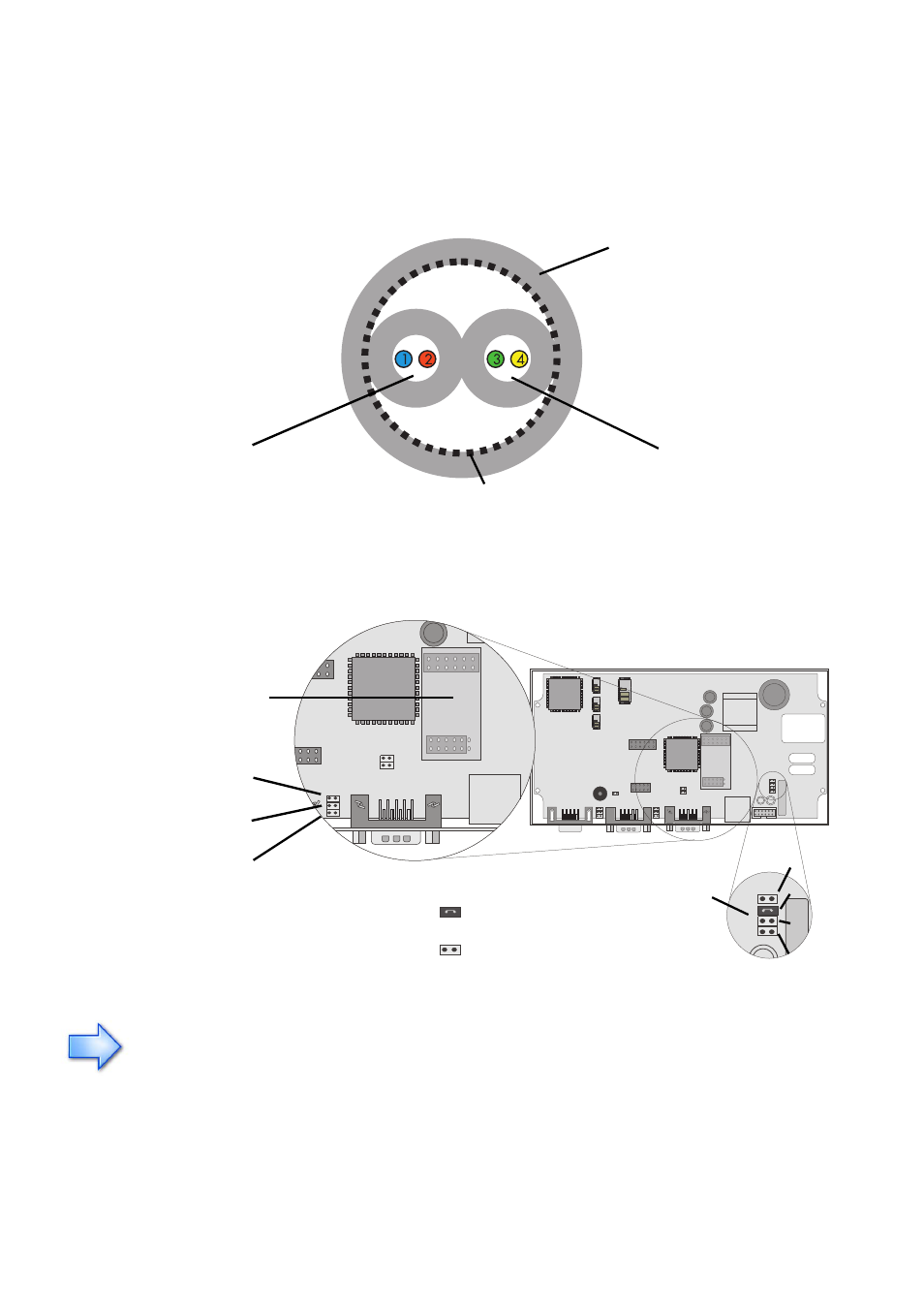

Câble recommandé pour RS485
Pour le câblage d'un bus RS485, nous recommandons d'utiliser un câble dit LiYCY,
conçu de la manière représentée ci-après.
Straps enfichables pour SUNNY BOY (COM1) dans le Sunny Boy Control avec une
communication RS485
Il est impossible de changer ces straps enfichables sur les appareils plus an-
ciens Sunny Boy Control Plus car le circuit imprimé du Sunny Boy Control Plus
entrave l'accès et ne peut pas être enlevé !
Paire torsadée 2 (2 x 0,25 mm) Paire torsadée 1 (2 x 0,25 mm)
Blindage
Isolation PVC flexible
Cavalier enfiché
Cavalier non enfiché
Piggy-Back RS485
Cavalier A
Cavalier B
Cavalier C
Montez les cavaliers
comme indiqué à droite
pour désactiver la Po-
werline à bord
D
E
F
G
