Sunny Boy Control Plus SMA Solar Technology AG
Page 88 SunBC-15:NF3706 Guide d'utilisation
Il est possible, sans ouvrir l'appareil, de configurer les entrées AIN-1 et AIN-2 à
l'extérieur pour la mesure du courant. Cela se réalise en reliant le signal AIN-1B ou
AIN-2B à AGND. Si d'autres entrées (AIN-3 à AIN-6) doivent être utilisées pour la

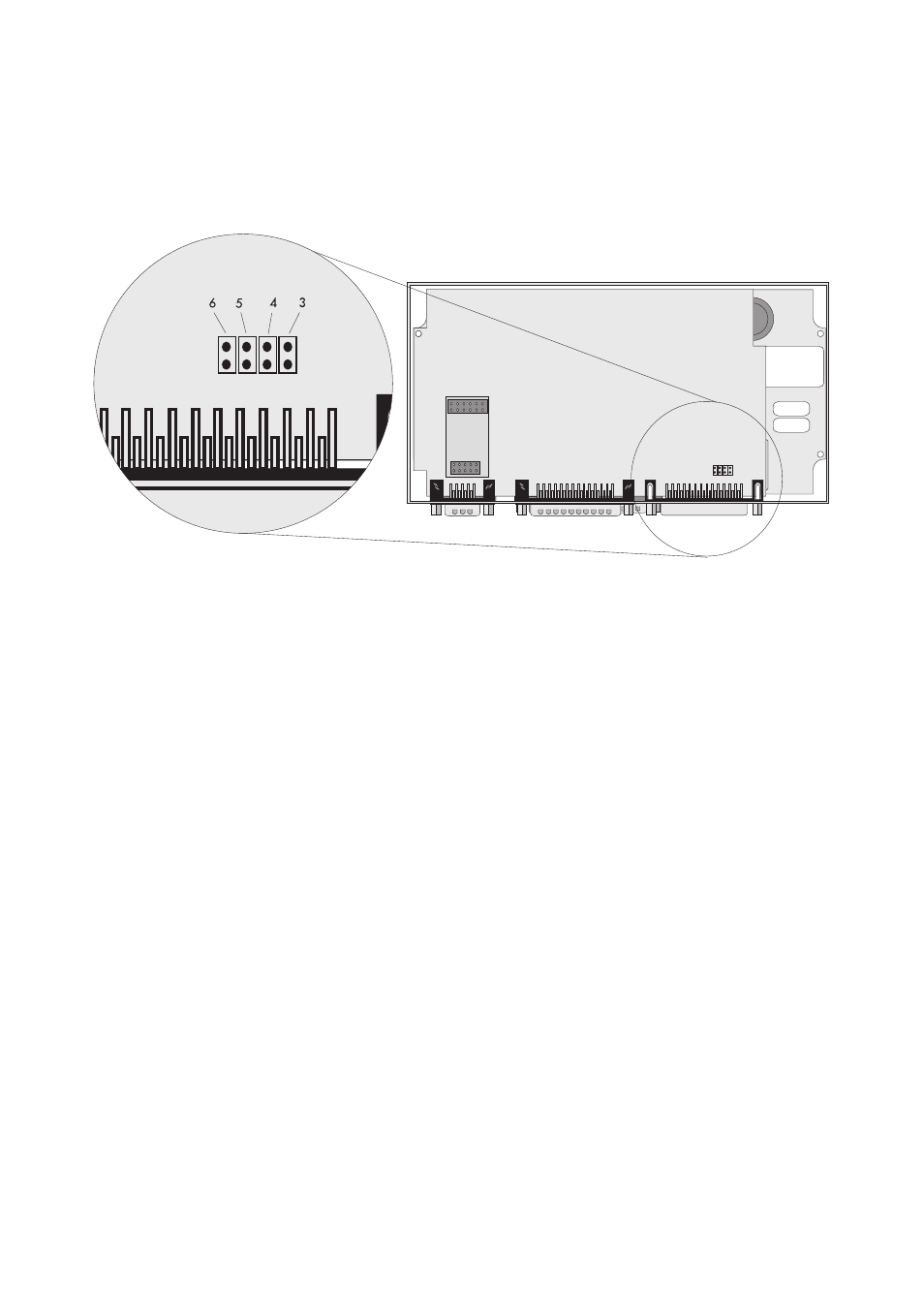

mesure du courant, il est nécessaire d'ouvrir l'appareil et de connecter les straps
enfichables correspondants.
Configuration sur l'appareil
Les entrées analogiques sont activées en sélectionnant une plage de mesure au menu
« Ajustages Plus I/O Analog In Analog IN-1 ». Le nom et l'unité du canal à
afficher peuvent être modifiés en fonction du capteur. Le signal mesuré par le capteur
permet de calculer la valeur à afficher relative à l'amplification et à l'offset.
Le facteur d'amplification s'obtient en divisant la plage de valeur à afficher par la
plage de mesure. L'offset est la différence résultant du seuil inférieur de la plage de
valeur et du produit issu du facteur d'amplification et du seuil de la plage de mesure.
En utilisant des formules :
M est la valeur de mesure comprise dans la plage de mesure Mu à Mo avec l'unité
V, mV ou mA en fonction de la fonction sélectionnée.
La valeur W comprise dans la plage de valeur Wu à Wo doit être affichée.
Amplification : V = (Wo - Wu) / (Mo - Mu)
Offset : O = Wu-( V * Mu)
Affichage sur l'ap-
pareil : W = ( V * M ) + O
