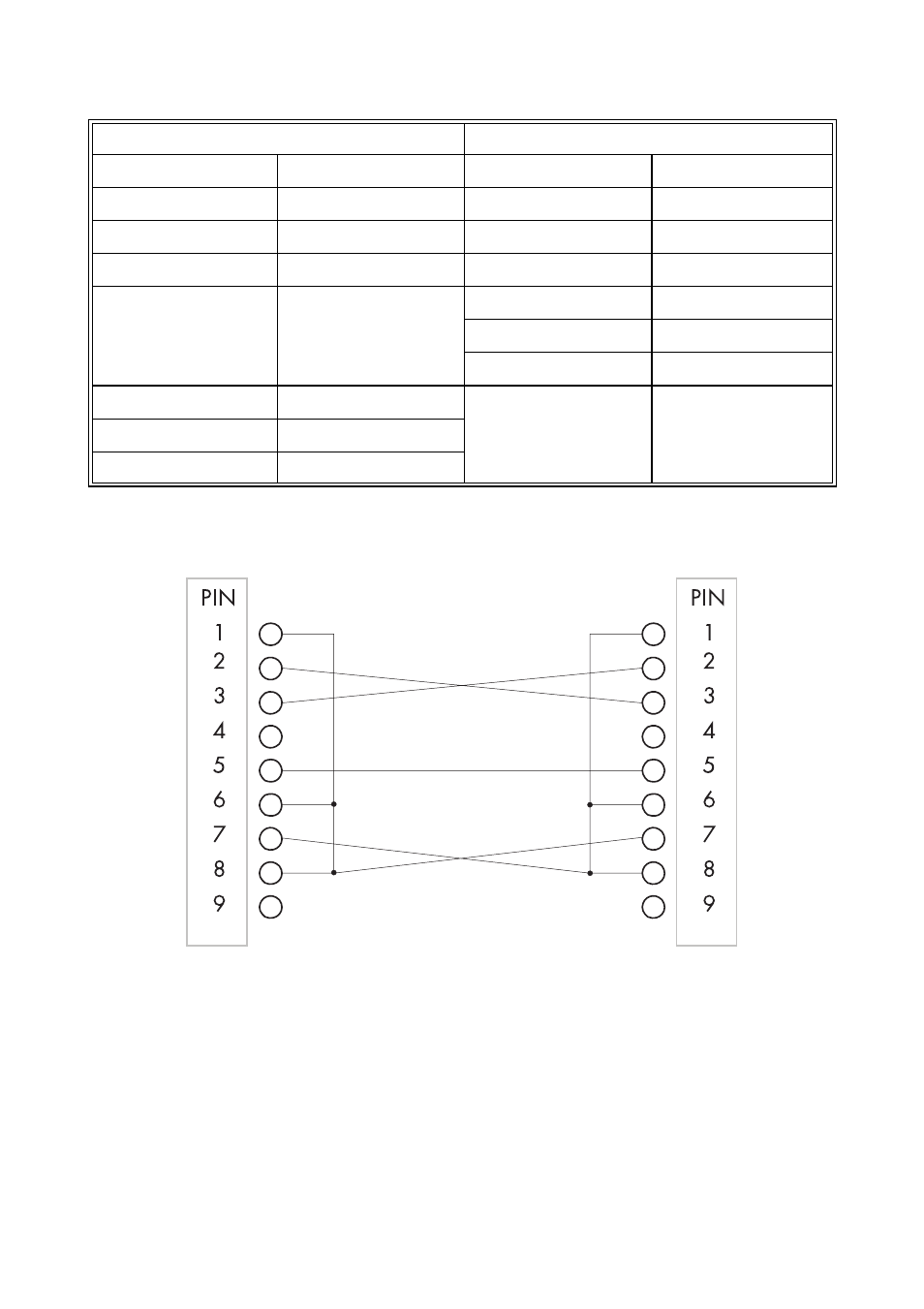

Montage d’un câble PC D-Sub 9 <> D-Sub 9 pour Sunny Boy Control
En outre, les broches 1, 6 et 8 doivent être pontées des deux côtés.
Connecteur femelle D-sub 9 Connecteur femelle D-sub 9
Signal Broche Broche Signal
/RXD 2 3 /TXD
/TXD 3 2 /RXD
GND 5 5 GND
RTS 7
1 DCD
6 DSR
8 CTS
DCD 1
7 RTS DSR 6
CTS 8
Connecteur femelle D-sub 9 Connecteur femelle D-sub 9
