SMA Solar Technology AG
Installation des raccordements
Guide d'utilisation
SunBC-15:NF3706
Page 37
3.5 Relais Out
Affectation des raccords

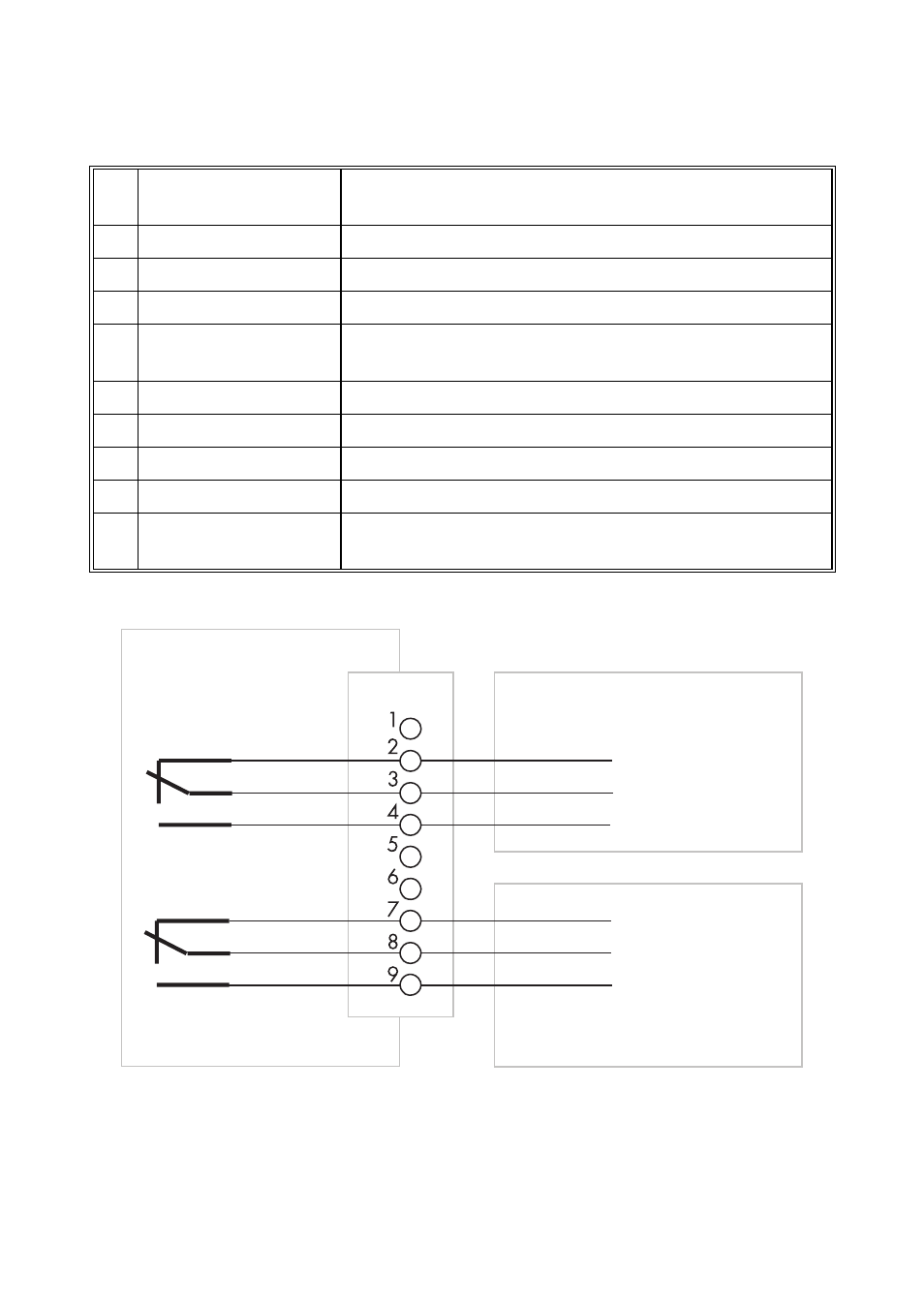

Schéma de principe
Le schéma de principe indique les positions de commutation ainsi que les positions
d'ouverture préréglées (contact 1_1, contact 2_1). La position d'ouverture du contact
de signalisation peut être modifiée au menu « Ajustages...Connexions..
.Relais Out
» (voir chapitre 6.3 Raccordements).
Bro
che
Spécification
Description
1
-
-
2
0 ... 48 V AC, 0,5 A Contact de commutation, contact 2_1, contact repos
3
0 ... 48 V AC, 0,5 A Contact de commutation, contact 2_0, contact central
4
0 ... 48 V AC, 0,5 A
Contact de commutation, contact 2_2, contact à
fermeture
5
-
-
6
-
-
7
0 ... 48 V AC, 0,5 A Contact de signalisation, contact 1_1, contact repos
8
0 ... 48 V AC, 0,5 A Contact de signalisation, contact 1_0, contact central
9
0 ... 48 V AC, 0,5 A
Contact de signalisation, contact 1_2, contact à
fermeture
contact 2_1
contact 2_0
contact 2_2
contact 1_1
contact 1_0
contact 1_2
Sunny Boy Control
Broche
Raccordement contact de
commutation
Raccordement contact de
signalisation
