Installation des raccordements SMA Solar Technology AG
Page 22 SunBC-15:NF3706 Guide d'utilisation

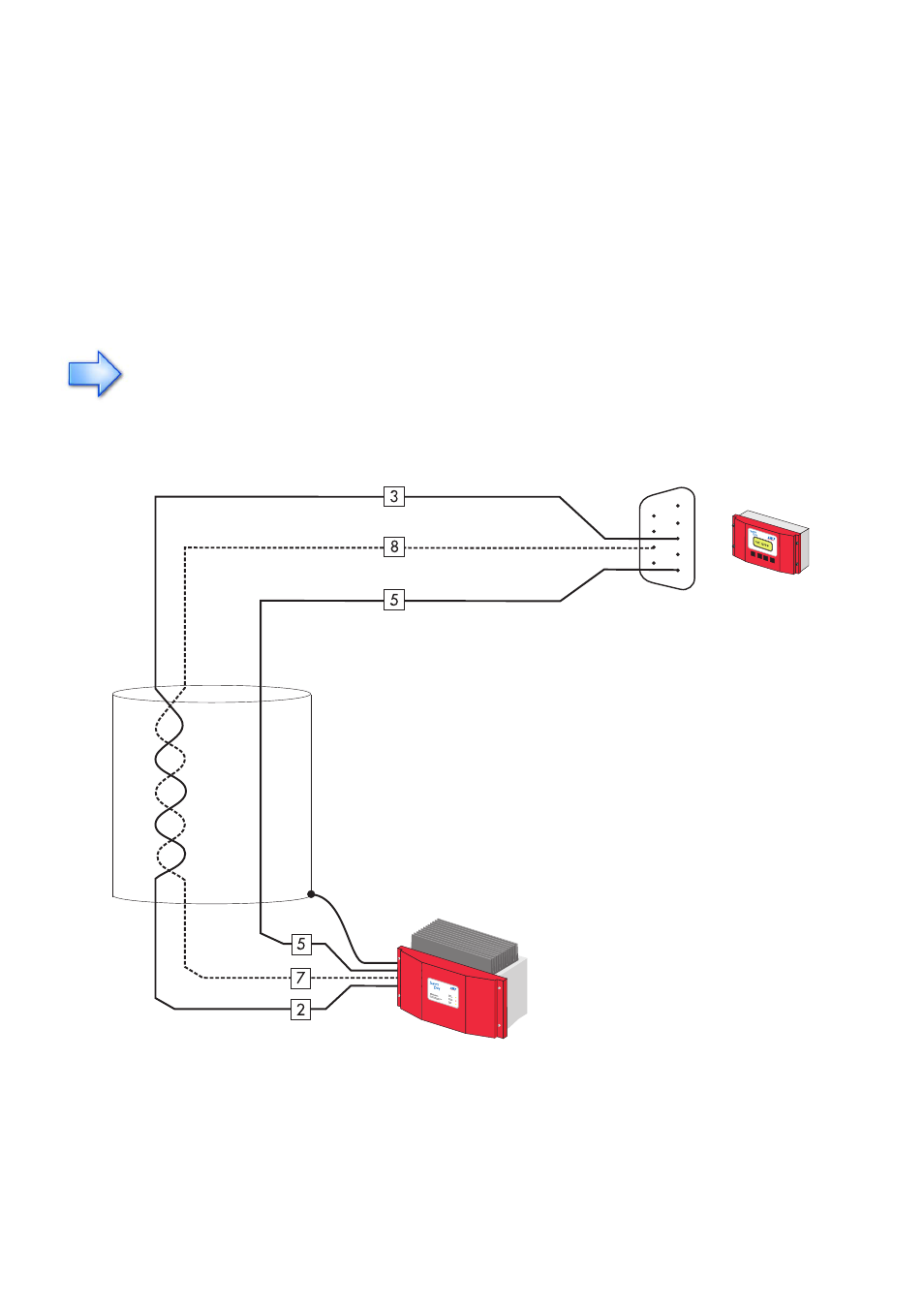

Câblage d'un Sunny Boy avec RS485
Utilisez exclusivement un câble LiYCY 2 x 2 x 0,25 mm² pour la liaison RS485.
Pour une liaison de communication entre le Sunny Boy Control et le Sunny Boy via
RS485, il est nécessaire que les deux appareils soient munis d'une platine enfichable
RS485. Vous avez la possibilité d'indiquer cette option à la commande des
appareils. Les appareils déjà installés pourront être équipés ultérieurement de la
communication RS485. Vous aurez besoin, pour ce faire, d'un kit de rééquipement
particulier.
La longueur de câble pour la liaison RS485 ne doit pas dépasser 1 200 mèt-
res.
Sunny Boy Control
avec RS485 Piggy-
Back sur COM1
Data +
Data -
GND
Reliez le blindage au boîtier
Câble
à p
a
ire
torsa
d
ée
LiYCY
