3.5.2 Contact de commutation
Le contact de commutation sert à actionner un consommateur externe conformément
à la gestion de charge et au mode temporel du Sunny Boy Control. La position
d'ouverture du contact de commutation peut être modifiée au menu «
Ajustages...Connexions...Relais Out...Contact Inter
» (voir chapitre
Si vous désirez raccorder un consommateur au contact de commutation, montez-le
via un relais supplémentaire.
Etat de repos Contact
de signalisation
État de l'appareil
Sunny Boy Control
Commutation
contact 2_1
absence d'alimentation
électrique
contact 2_1 (broche 2)
contact 2_1
service normal
contact 2_1 (broche 2)
contact 2_1
événement temps/charge
contact 2_2 (broche 4)
contact 2_2
absence d'alimentation
électrique
contact 2_1 (broche 2)
contact 2_2
service normal
contact 2_2 (broche 4)
contact 2_2
événement temps/charge
contact 2_1 (broche 2)

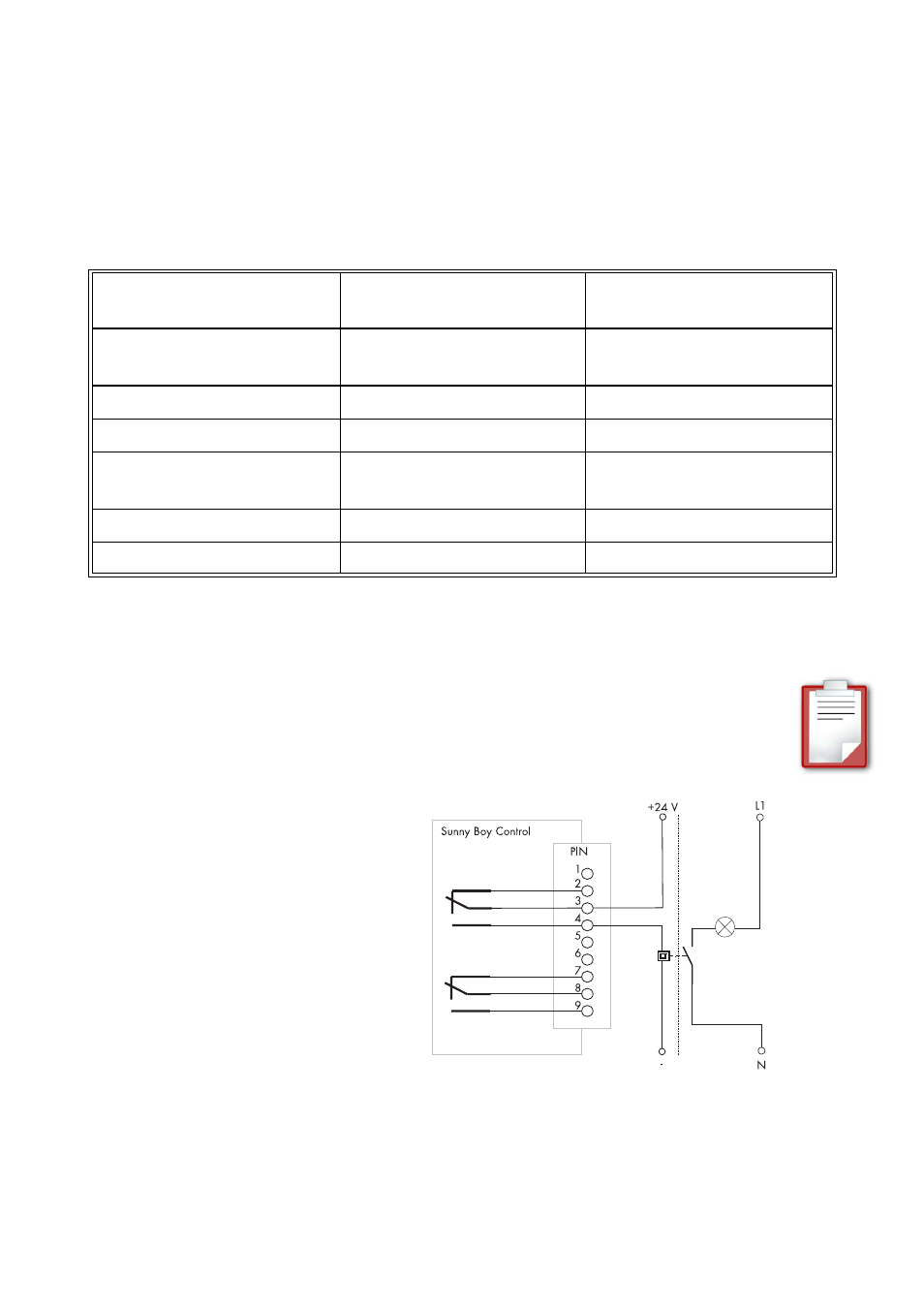

Exemple relatif au contact de commutation
Dans cet exemple, le consommateur est activé par l'intermédiaire d'un relais
externe lorsque les préréglages de la gestion de charge ou de temps sont
atteints.
Pour ce faire, il convient de régler
l'« Etat Repos » du contact de
commutation sur « contact 2_2 ».
Si le consommateur doit être activé
même en cas d'absence de tension
d'alimentation du Sunny Boy
Control, raccordez le relais sur la
broche 2 et réglez l'« Etat Repos »
sur « contact 2_2 ».
