SMA Sunny Boy Control - Manuel (Page 27)

Installation des raccordements SMA Solar Technology AG
Page 24 SunBC-15:NF3706 Guide d'utilisation

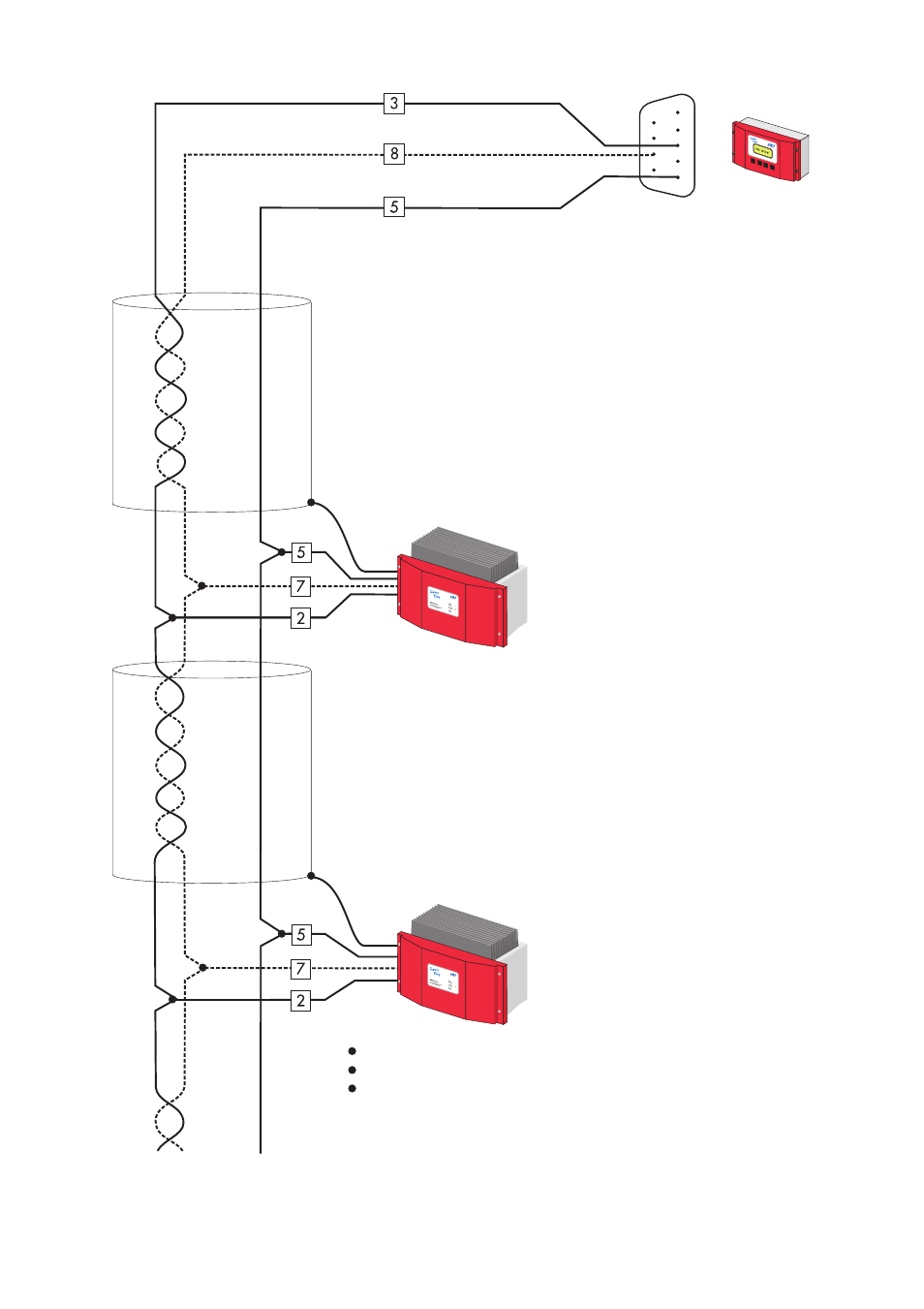

Sunny Boy Control
avec RS485 Piggy-
Back sur COM1
Data +
Data -
GND
Reliez le blindage au boîtier
Câb
le à paire torsadée
LiYCY
Câ
ble
à paire torsadé
e
LiYCY
Reliez le blindage au boîtier
Pour la résistance de terminaison
dans le dernier Sunny Boy,
montez le cavalier A dans le
Sunny Boy ou installez une
résistance de 120 ohms entre la
borne 7 et la borne 2 !
50 Sunny Boys max. sur le bus RS485
