6.13 Utilisation des contacts indicateurs d’anomalie
Vous pouvez utiliser deux des trois contacts de relais sans potentiel du Cluster Controller comme
contacts indicateur d’anomalie en y raccordant des appareils correspondants (générateurs de
signaux optiques ou acoustiques, par exemple). Le contact indicateur d’anomalie
Sortie numérique 1 permet de signaler l’état Erreur de l’installation. Le contact indicateur
d’anomalie Sortie numérique 2 permet de signaler l’état Erreur ou Avertissement de
l’installation.
Attention à la sollicitation maximale des contacts de relais
Les contacts de relais doivent être soumis à une puissance de commutation de maximum
30 W et à une tension de maximum 48 V
DC
.
Conditions préalables :
☐ L’appareil correspondant doit être techniquement adapté au raccordement aux sorties
numériques (voir chapitre 9, page 86).
☐ Le câble de raccordement doit être prêt à être raccordé à la fiche multipolaire (voir
chapitre 6.5, page 35).

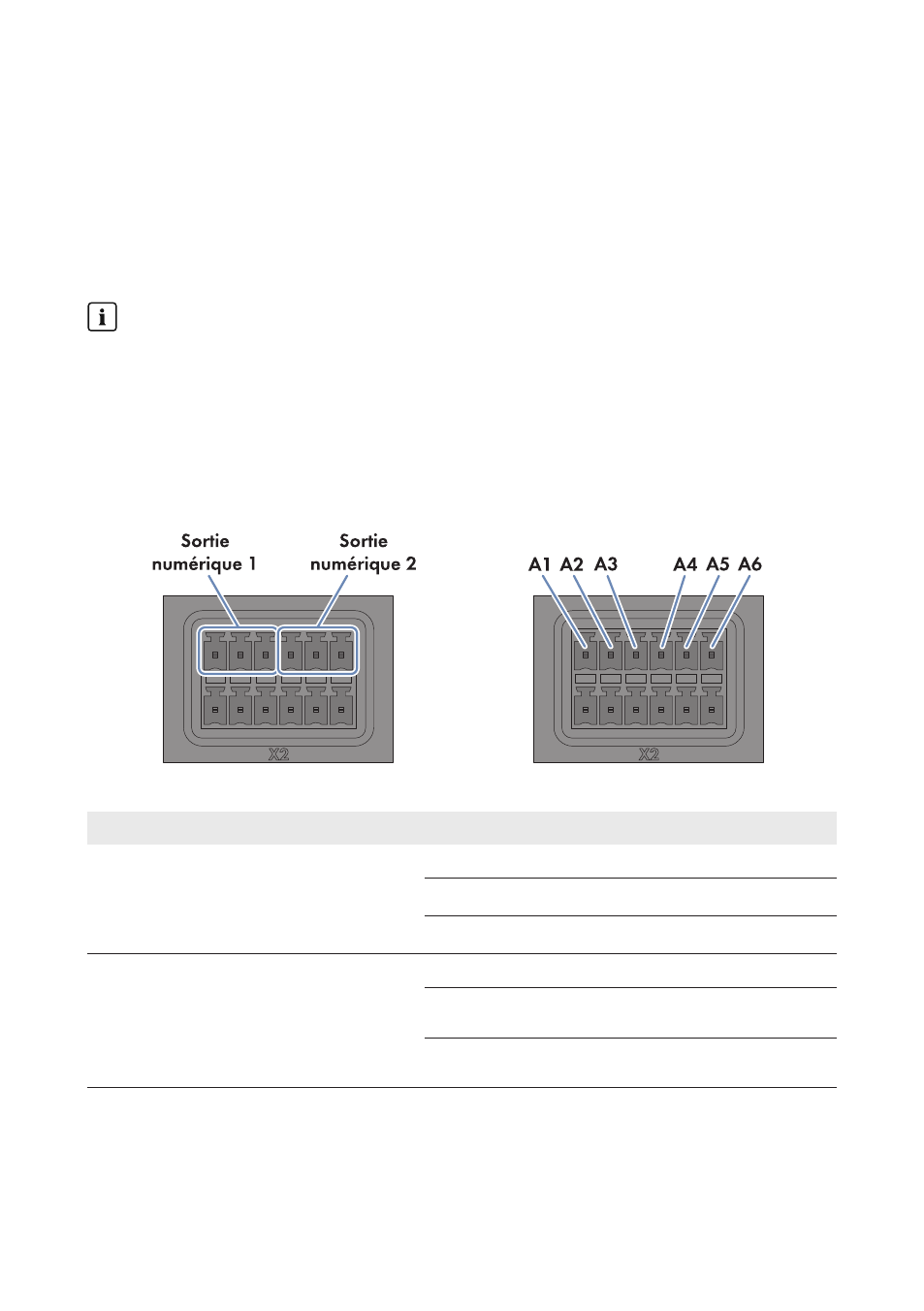

Figure 32 : Affectation des groupes de broches Sortie numérique 1 et Sortie numérique 2
Groupe de broches Relais Broche Signal Explication
Sortie numérique 1
Contact indicateur d’anoma-
lie pour l’état Erreur de
l’installation A A1 NC Contact de repos
A2 CO Contact à deux directions
A3 NO Contact de travail
Sortie numérique 2
Contact indicateur d’anoma-
lie pour l’état Erreur ou
Avertissement de l’installa-
tion B A4 NC Contact de repos
A5 CO Contact à deux directions
A6 NO Contact de travail
