6 Raccordement et mise en service
6.1 Aperçu de la zone de raccordement

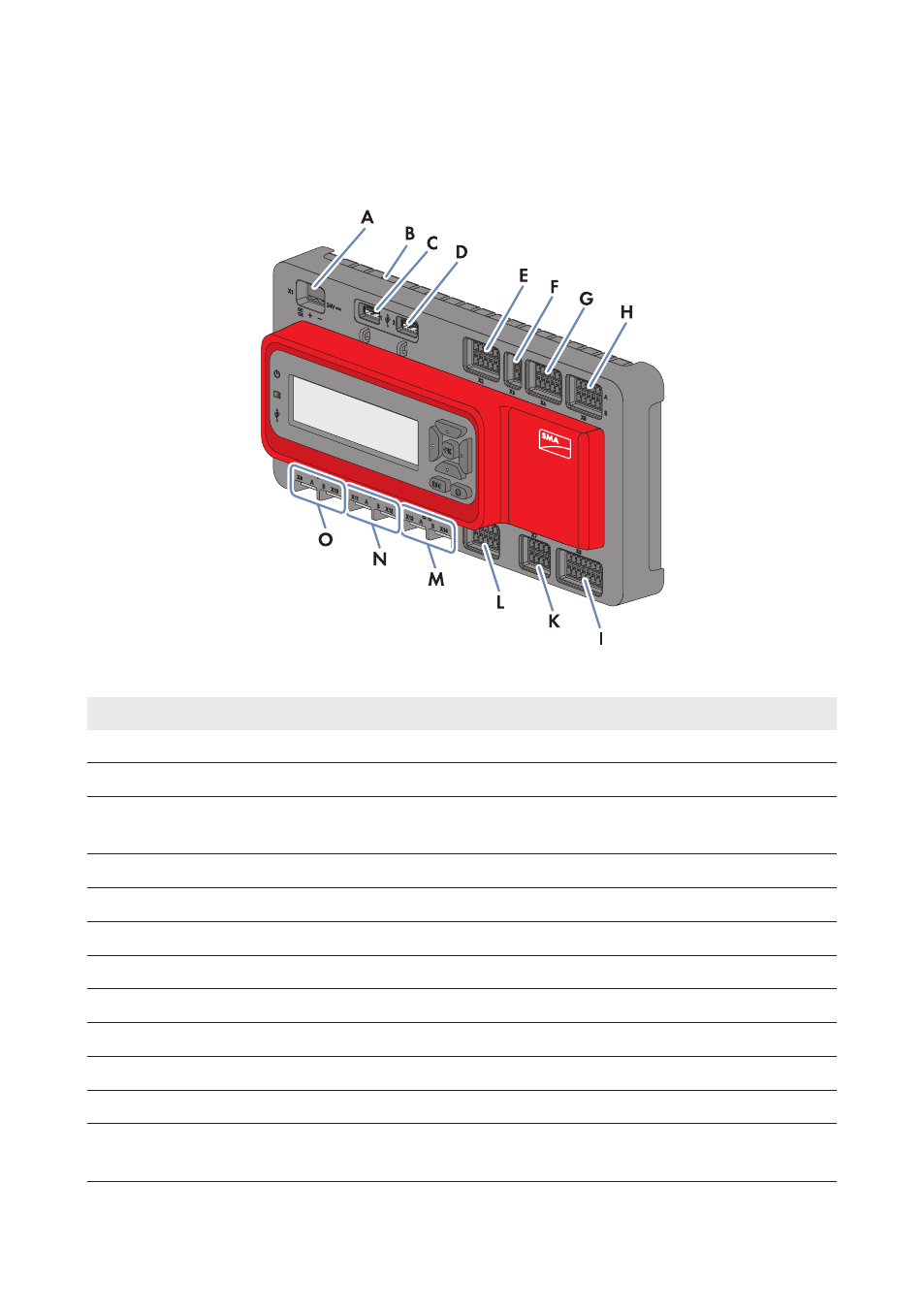

Figure 9 : Aperçu de la zone de raccordement
Position Quantité Désignation Explication
A 1 X1 Raccordement de l’alimentation en tension
B 1 – Raccordement de la mise à la terre
C 1 1 Prise USB pour l’exportation des données de l’instal-
lation
D 1 2 Prise USB pour les mises à jour
E 1 X2 Sorties numériques
F 1 X3 Réservée aux futures applications
G 1 X4 Entrées numériques
H 1 X5 Entrées numériques
I 1 X8 Entrées analogiques
K 1 X7 Raccordements pour les capteurs de température
L 1 X6 Sorties analogiques
M 2 X13, X14 Prises réseau pour le raccordement du réseau local
(LAN)
