Raccordement d’une source de signaux avec contact de relais sans potentiel

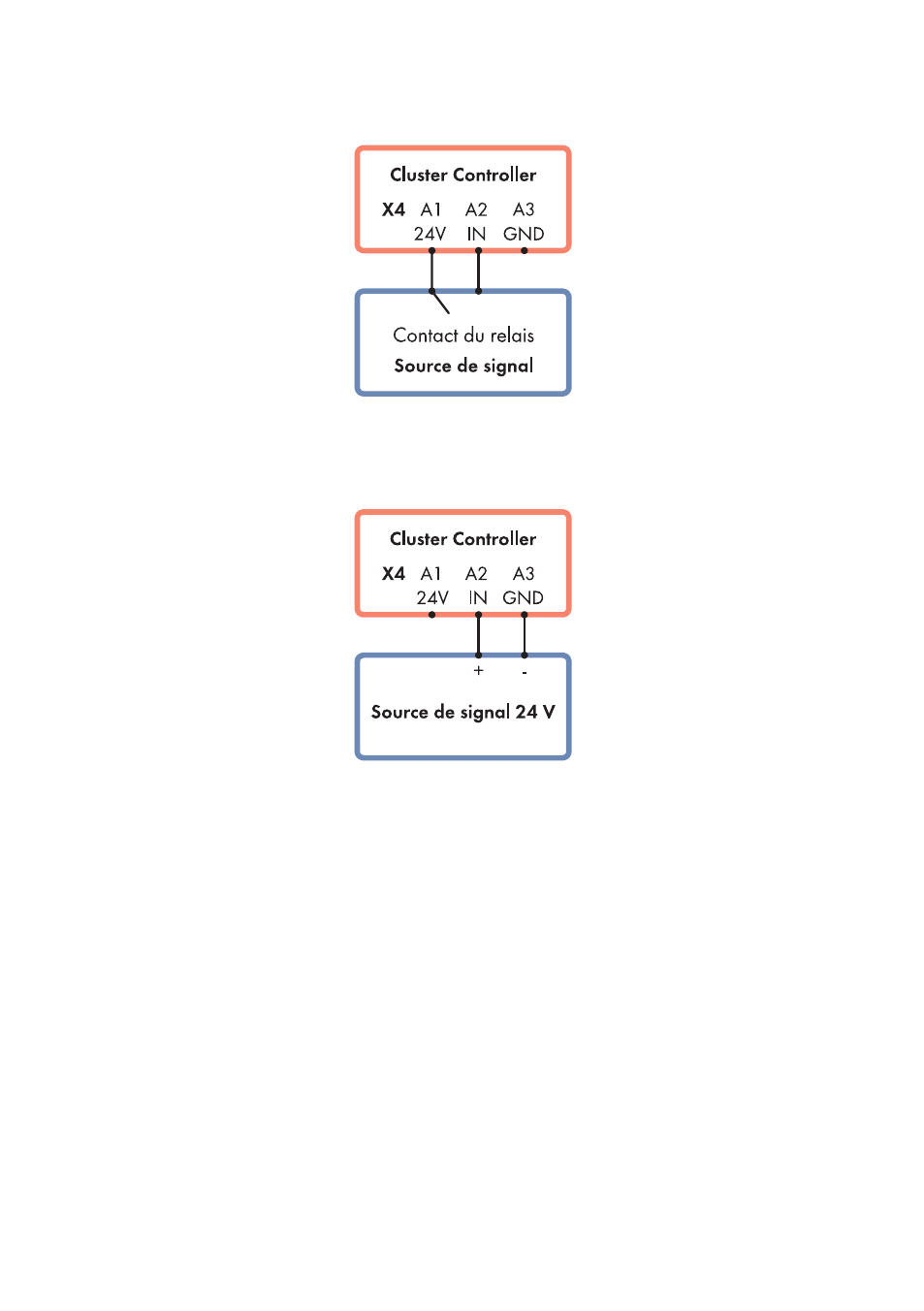

Figure 18 : Raccordement d’une source de signaux avec contact de relais sans potentiel (exemple)
Raccordement d’une source de signaux 24 V avec signaux de sortie
numériques
Figure 19 : Raccordement d’une source de signaux 24 V avec signaux de sortie numériques (exemple)
6.12.2.2 Raccordement de la source de signaux à l’entrée numérique
pour la limitation de la puissance active
Les signaux numériques de limitation de la puissance active peuvent être transmis à quatre groupes
de broches maximum sur la prise X4 du Cluster Controller. La source de signaux numériques
utilisée peut par exemple être un récepteur de télécommande centralisée ou un appareil de
commande à distance.
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
☐ Jusqu’à quatre sources de signaux numériques
☐ Câble de raccordement (voir chapitre 6.3 « Exigences en matière de câbles », page 32)
Conditions préalables :
☐ La source de signaux doit être techniquement adaptée au raccordement aux entrées
numériques (voir chapitre 9, page 86).
☐ Le câble de raccordement doit être prêt à être raccordé à la fiche multipolaire (voir
chapitre 6.5, page 35).
