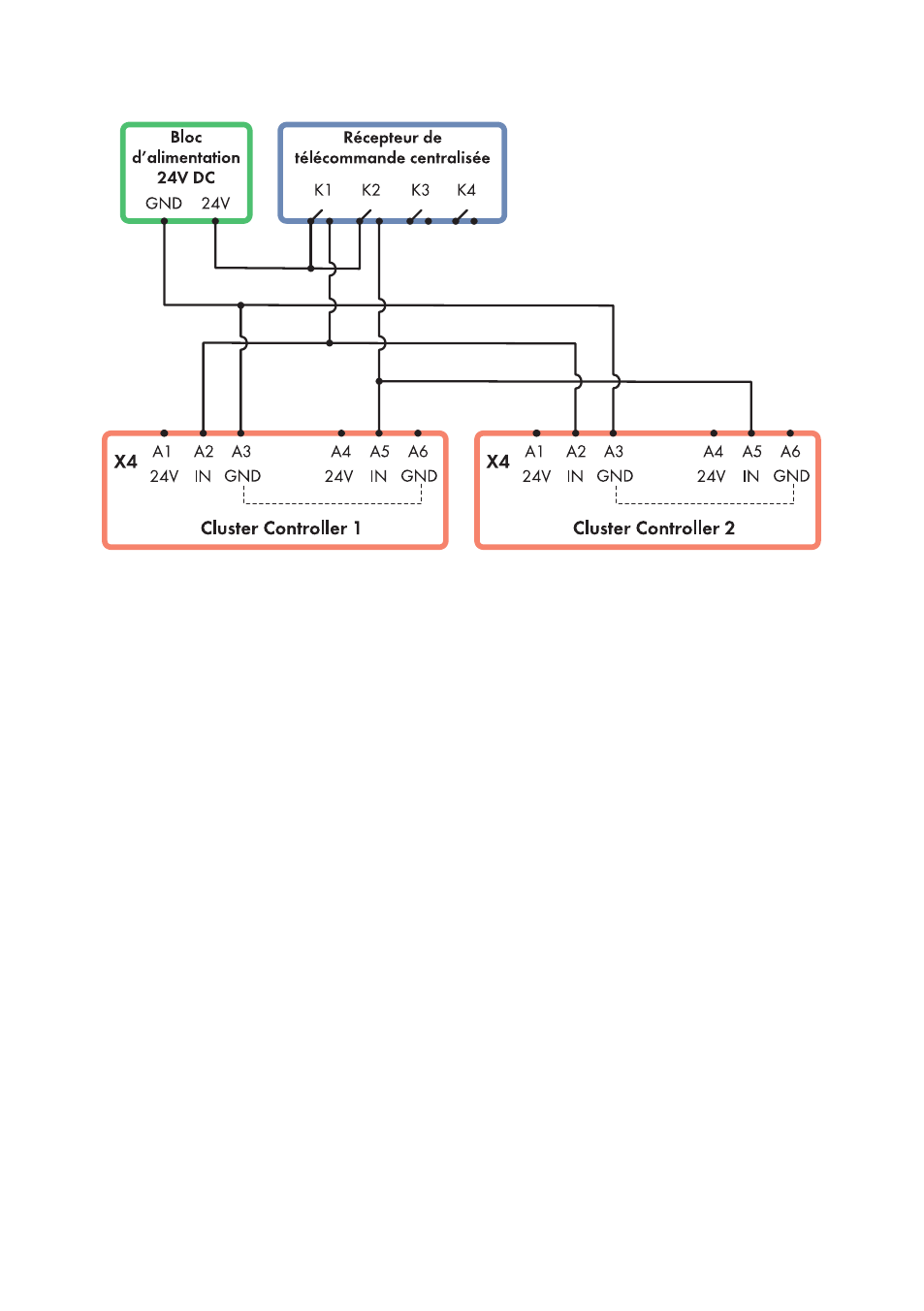

Figure 22 : Transmission de signaux numériques de limitation de la puissance active à deux Cluster Controller
par l’intermédiaire des relais K1 et K2 d’un récepteur de télécommande centralisée (exemple)
6.12.3 Signaux analogiques
6.12.3.1 Raccordement de la source de signaux à l’entrée analogique
de limitation de la puissance active
Les signaux analogiques de limitation de la puissance active sont transmis au groupe de broches
Entrée de courant analogique 2 sur la prise X8 du Cluster Controller. La source de signaux
analogiques utilisée peut par exemple être un appareil de commande à distance.
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
☐ 1 source de signaux analogiques
☐ Câble de raccordement (voir chapitre 6.3 « Exigences en matière de câbles », page 32)
Conditions préalables :
☐ La source de signaux doit être techniquement adaptée au raccordement aux entrées
analogiques (voir chapitre 9, page 86).
☐ Le câble de raccordement doit être prêt à être raccordé à la fiche multipolaire (voir
chapitre 6.5, page 35).
