• Pour exporter les données de l’installation, raccordez le support de données USB à la
prise USB 1.
• Pour transmettre les fichiers de mise à jour au Cluster Controller, raccordez le support de
données USB à la prise USB 2.
3. Si le support de données USB reste en permanence branché au Cluster Controller, notez
l’occupation des bornes sur le supplément fourni.
4. Si le support de données USB doit être débranché du Cluster Controller, attendez que la DEL
d’état du support de données ( ) ne clignote plus.
6.11 Raccordement de capteurs au Cluster Controller
6.11.1 Raccordement du capteur de température
Vous pouvez raccorder un capteur de température extérieure et un capteur de température de
module au Cluster Controller. Les valeurs de mesure des capteurs de température sont affichées à
l’écran et sur l’interface utilisateur du Cluster Controller et transmises au Sunny Portal. Sur le
Sunny Portal, les valeurs de mesure du capteur de température de panneau sont intégrées au calcul
de l’indice de performance.
Raccordement du capteur de température extérieure
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
☐ 1 capteur de température extérieure
☐ 1 câble de raccordement (voir chapitre 6.3 « Exigences en matière de câbles », page 32)
Conditions préalables :
☐ Le capteur doit être techniquement adapté au raccordement aux entrées de température (voir
chapitre 9, page 86).
☐ Le câble de raccordement doit être prêt à être raccordé à la fiche multipolaire (voir
chapitre 6.5, page 35).

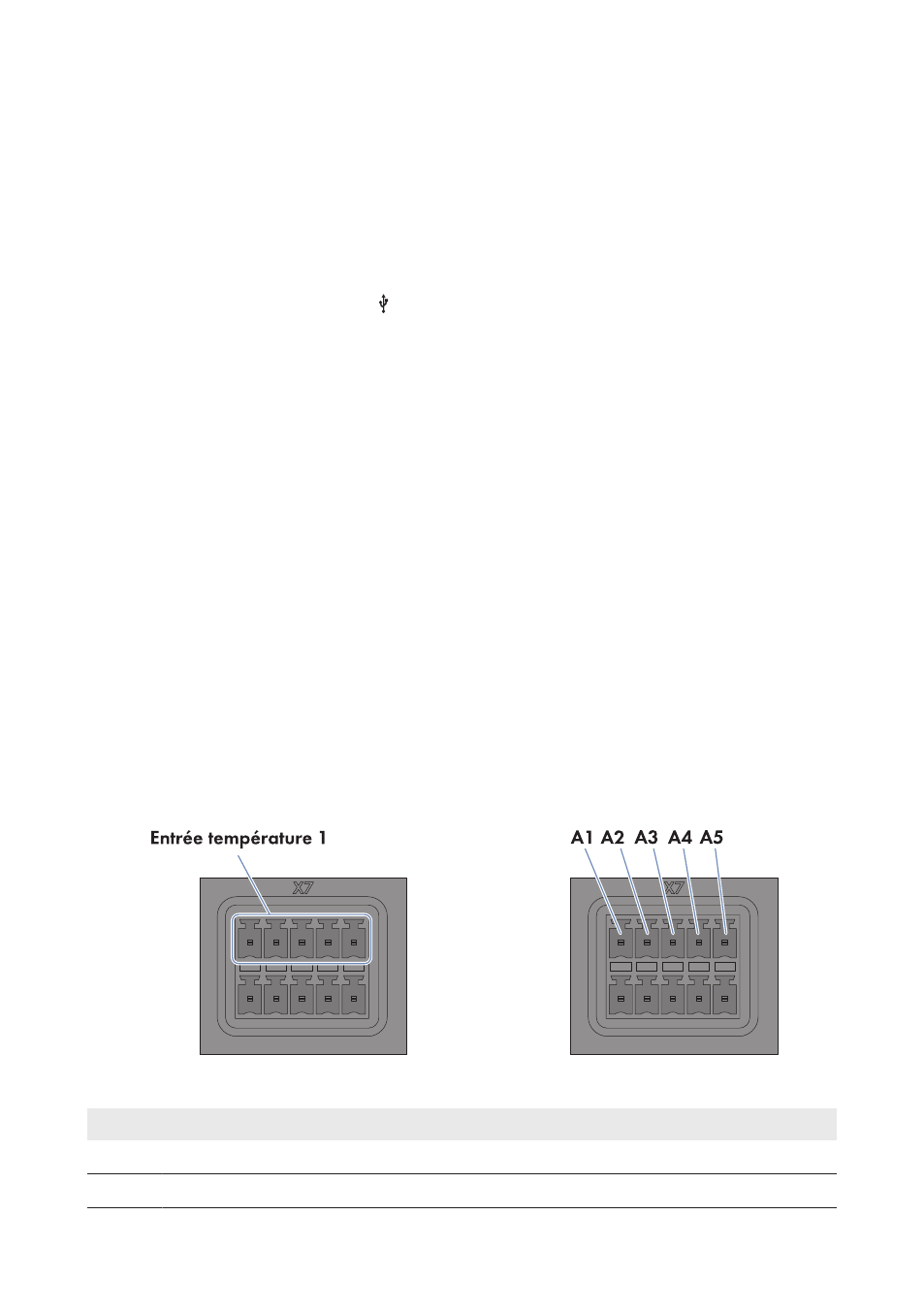

Figure 13 : Affectation du groupe de broches Entrée température 1
Broche Signal Explication
A1 GND Masse de blindage
A2 I+ Entrée de courant
