SMA CLUSTER CONTROLLER Installation - Manuel (Page 58)

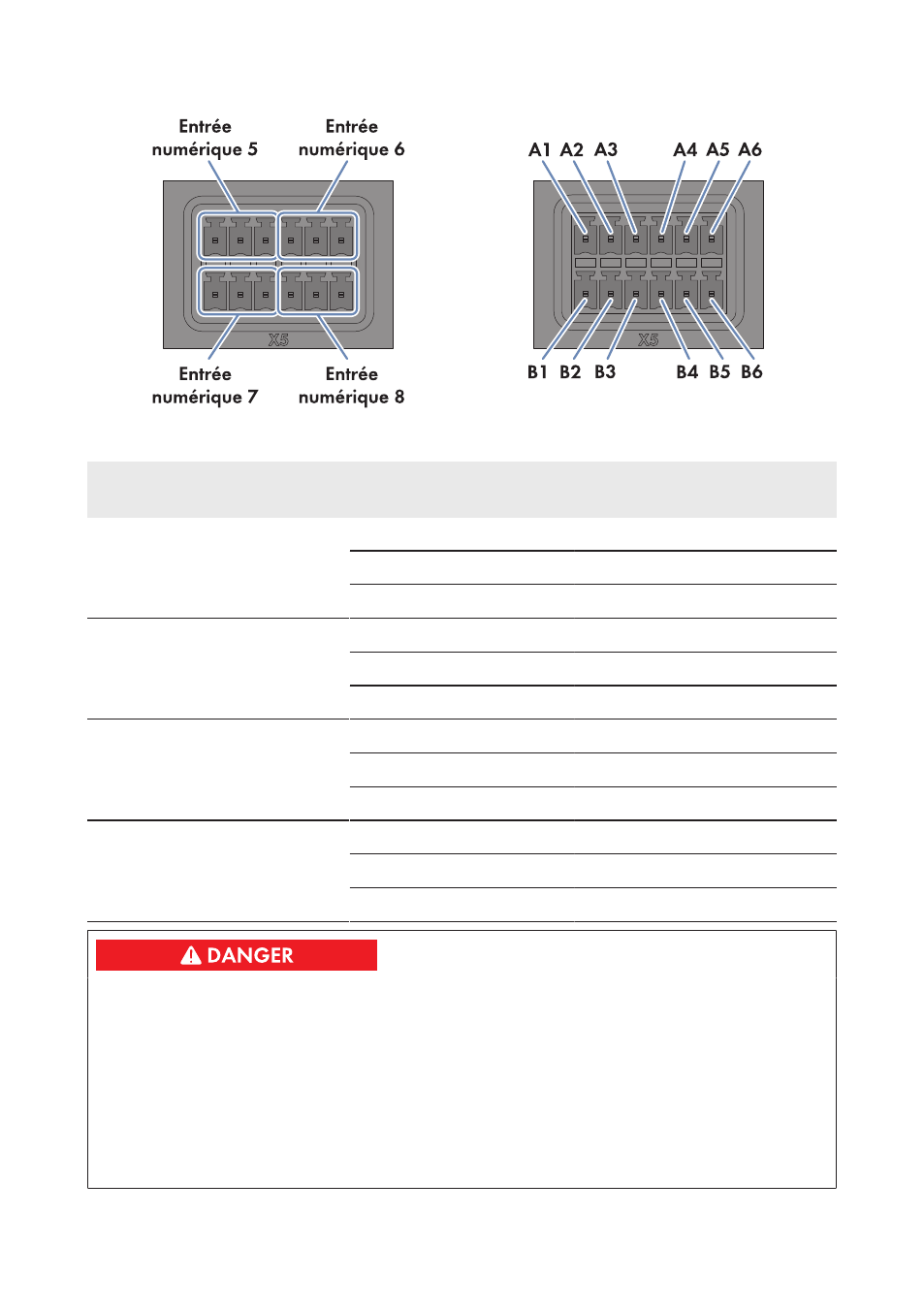

Figure 21 : Affectation des groupes de broches sur la prise X5
Groupe de broches Broche Affectation de la
broche
Explication
Entrée numérique 5
Signal 1 sur 4 pour la consigne
de puissance réactive A1 24 V Sortie d’alimentation en tension
A2 IN Entrée
A3 GND Potentiel de référence
Entrée numérique 6
Signal 2 sur 4 pour la consigne
de puissance réactive A4 24 V Sortie d’alimentation en tension
A5 IN Entrée
A6 GND Potentiel de référence
Entrée numérique 7
Signal 3 sur 4 pour la consigne
de puissance réactive B1 24 V Sortie d’alimentation en tension
B2 IN Entrée
B3 GND Potentiel de référence
Entrée numérique 8
Signal 4 sur 4 pour la consigne
de puissance réactive B4 24 V Sortie d’alimentation en tension
B5 IN Entrée
B6 GND Potentiel de référence
Danger de mort par choc électrique en cas de mauvais raccordement du récepteur de
télécommande centralisée
En cas de mauvais raccordement du récepteur de télécommande centralisée, une tension du
réseau peut être présente sur le boîtier du Cluster Controller.
• Ne raccordez pas les conducteurs isolés du câble de raccordement aux conducteurs de
ligne du récepteur de télécommande centralisée.
• Assurez-vous lors du raccordement qu’aucun pont n’est installé dans le récepteur de
télécommande centralisée.
6 Raccordement et mise en service SMA Solar Technology AG / SMA America, LLC
Instructions d’installation ClusterController-IA-fr-14 58
