Ne connectez pas le réseau Speedwire et le réseau local (LAN)
Le réseau Speedwire est un réseau séparé qui est géré par le Cluster Controller. Si le
réseau Speedwire et le réseau local (LAN) sont connectés, un dysfonctionnement des deux
réseaux est possible.
• Pour garantir une communication conforme, le réseau Speedwire et le réseau local (LAN)
ne doivent pas être connectés entre eux (le bus Speedwire et le bus Ethernet ne peuvent
par exemple pas être raccordés au même commutateur réseau).
Attention à la configuration du routeur et du commutateur réseau
Pour la liaison Speedwire, le produit utilise, en plus des adresses IP de la plage Unicast, des
adresses IP de la plage Multicast 239/8 (de 239.0.0.0 à 239.255.255.255).
• En cas d’utilisation d’un routeur ou d’un commutateur réseau, veillez à ce que le routeur
et le commutateur réseau transmettent à tous les appareils du réseau Speedwire les
télégrammes Multicast nécessaires à la liaison Speedwire (pour plus d’informations sur la
configuration du routeur ou du commutateur réseau, voir instructions du fabricant).
Le protocole IGMP (version 1) doit être pris en charge
Le produit fonctionne avec des multicasts. Pour que le produit fonctionne correctement, tous les
composants réseau utilisés doivent prendre en charge le protocole IGMP, version 1 (IGMP
V1).
Conditions préalables :
☐ Les participants au réseau Speedwire (onduleurs, par exemple) doivent être câblés
conformément à l’une des topologies réseau possibles (voir les instructions d’installation du
participant au réseau et l’information technique « BUS DE TERRAIN SMA SPEEDWIRE »).
☐ Si vous utilisez un Energy Meter pour mesurer l’injection de puissance active au point de
raccordement au réseau, ce dernier, en fonction de la topologie réseau de l’installation, doit
être raccordé soit au routeur ou commutateur réseau du réseau Speedwire, soit directement à
la prise X9 ou X10 du Cluster Controller.
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
☐ En fonction de la topologie réseau : câbles réseau (voir chapitre 6.3 « Exigences en matière

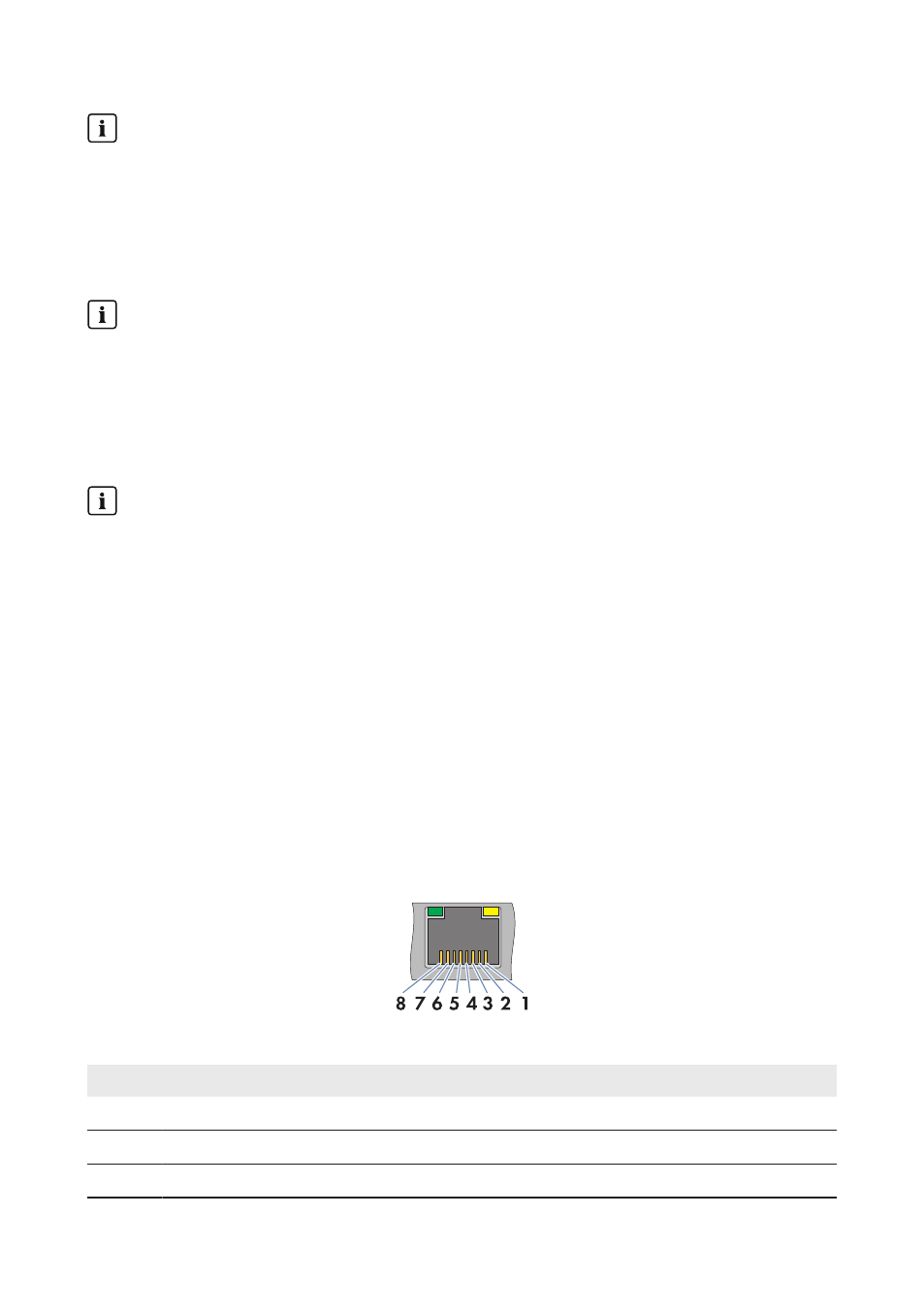

Figure 11 : Affectation des broches sur les prises réseau X9, X10, X13 et X14
Broche Désignation
Explication
1
TX+
Data Out +
2
TX −
Data Out −
3
RX+
Data In +
