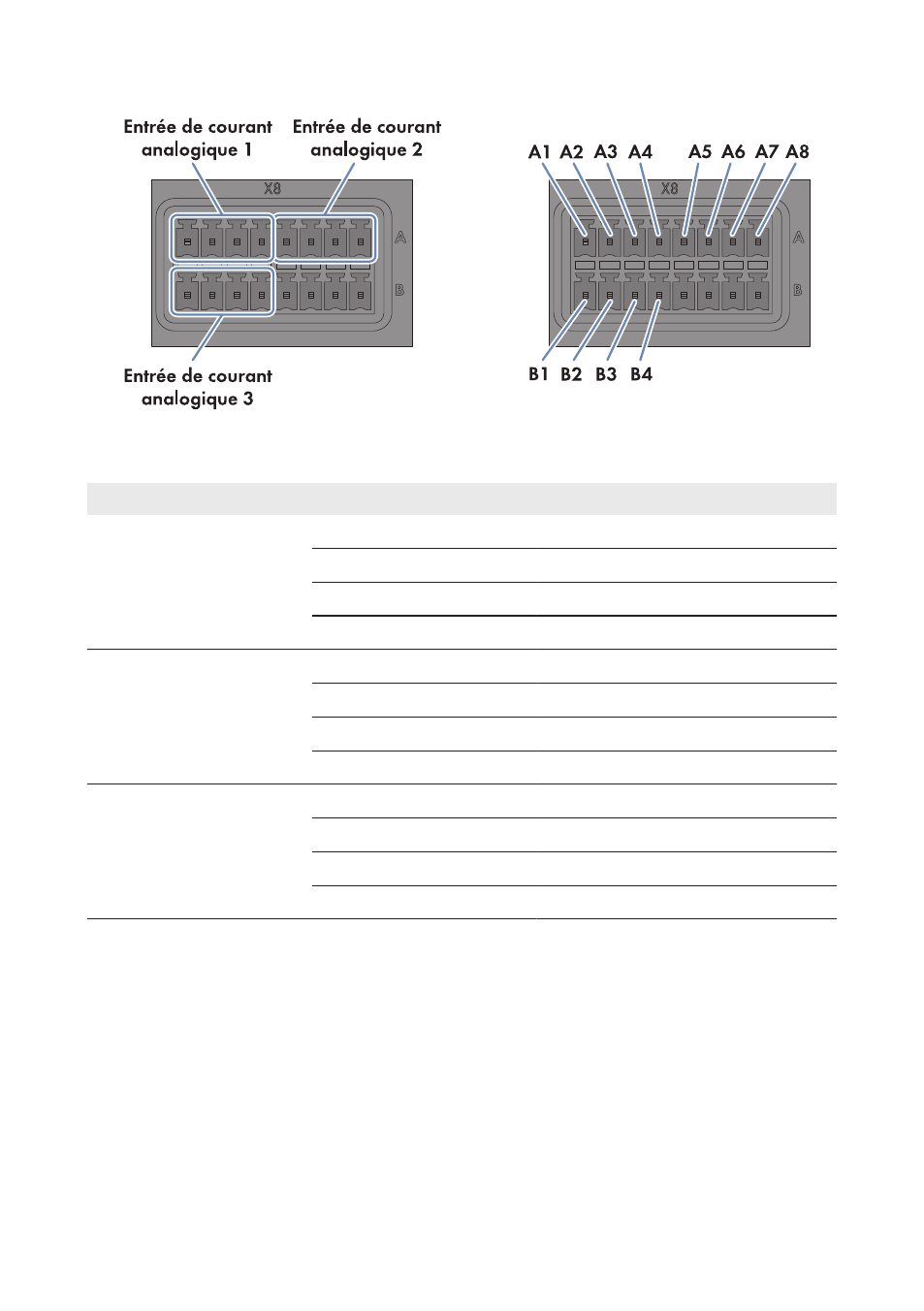

Figure 16 : Affectation des groupes de broches Entrée de courant analogique 1, Entrée de courant
analogique 2 et Entrée de courant analogique 3
Groupe de broches Broche Signal Explication
Entrée de courant analogi-
que 1 A1 Non affecté Réservée aux futures applications
A2 I+ Entrée de courant
A3 I− Retour de courant
A4 GND Masse de blindage
Entrée de courant analogi-
que 2 A5 Non affecté Réservée aux futures applications
A6 I+ Entrée de courant
A7 I− Retour de courant
A8 GND Masse de blindage
Entrée de courant analogi-
que 3 B1 Non affecté Réservée aux futures applications
B2 I+ Entrée de courant
B3 I− Retour de courant
B4 GND Masse de blindage
Procédure :
1. Raccordez le câble de raccordement au capteur (voir instructions du fabricant). Raccourcissez
pour ce faire les conducteurs isolés non utilisés jusqu’au blindage de câble et notez leur
couleur.
2. En cas de raccordement au groupe de broches Entrée de courant analogique 1, exécutez
la procédure suivante :
• Déverrouillez le point d’introduction du conducteur 4 à l’aide d’un tournevis et enfichez le
conducteur isolé du câble monoconducteur dans le point d’introduction.
• Déverrouillez les points d’introduction des conducteurs 2 et 3 à l’aide d’un tournevis et
enfichez les conducteurs isolés du câble de raccordement dans les points d’introduction
en faisant attention à l’affectation des broches.
