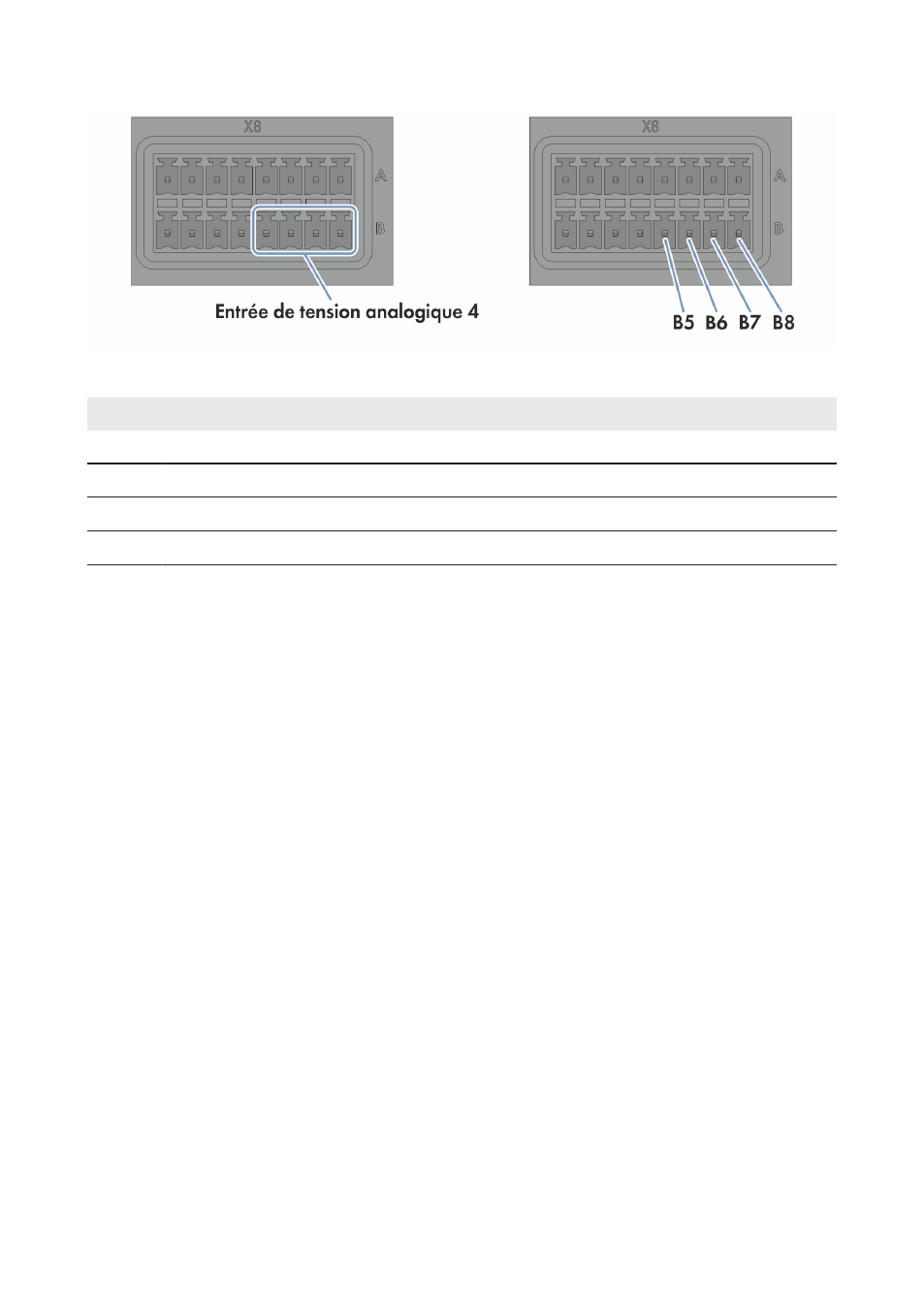

Figure 17 : Affectation des broches sur le groupe de broches Entrée de tension analogique 4
Broche Signal Explication
B5 V+ Entrée de tension
B6 Non affecté Réservée aux futures applications
B7 V− Retour de tension
B8 GND Masse de blindage
Procédure :
1. Raccordez le câble de raccordement au capteur (voir instructions du fabricant). Raccourcissez
pour ce faire les conducteurs isolés non utilisés jusqu’au blindage de câble et notez leur
couleur.
2. Raccordez le câble de raccordement à la fiche à huit pôles :
• Déverrouillez le point d’introduction du conducteur 8 à l’aide d’un tournevis et enfichez le
conducteur isolé du câble monoconducteur dans le point d’introduction.
• Déverrouillez les points d’introduction des conducteurs 5 et 7 à l’aide d’un tournevis et
enfichez les conducteurs isolés du câble de raccordement dans les points d’introduction
en faisant attention à l’affectation des broches.
3. Branchez la fiche à huit pôles à la prise X8, rangée de broches B.
4. Marquez sur le câble de raccordement à quelle prise et à quelle rangée de broches le câble
de raccordement est affecté. Utilisez pour ce faire l’attache-câbles avec porte-étiquette fourni.
5. Notez l’occupation des bornes sur le supplément fourni.
6.12 Raccordements pour le système de gestion du réseau
6.12.1 Possibilités d’application des consignes du système de
gestion du réseau
Vous avez la possibilité de configurer le Cluster Controller pour appliquer les consignes du système
de gestion du réseau par pilotage ou par régulation.
Lorsque le Cluster Controller considère une consigne comme invalide ou qu’il ne reçoit aucune
consigne dans l’intervalle de temps configurable, vous pouvez en plus configurer les réglages de
« fallback » (repli automatique).
