5. Marquez sur le câble de raccordement à quelle prise et à quelle rangée de broches le câble
de raccordement est affecté. Utilisez pour ce faire l’attache-câbles avec porte-étiquette fourni.
6. Notez l’occupation des bornes sur le supplément fourni.
6.11.2 Raccordement du capteur de rayonnement
Vous pouvez raccorder un capteur de rayonnement ou pyranomètre au Cluster Controller. La
valeur de mesure du capteur de rayonnement ou du pyranomètre est affichée à l’écran et sur
l’interface utilisateur du Cluster Controller et transmise au Sunny Portal. Sur le Sunny Portal, les
valeurs de mesure sont intégrées au calcul de l’indice de performance.
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
☐ 1 capteur de rayonnement
☐ 1 câble de raccordement (voir chapitre 6.3 « Exigences en matière de câbles », page 32)
Conditions préalables :
☐ Le capteur doit être techniquement adapté au raccordement aux entrées analogiques (voir
chapitre 9, page 86).
☐ Le câble de raccordement doit être prêt à être raccordé à la fiche multipolaire (voir
chapitre 6.5, page 35).

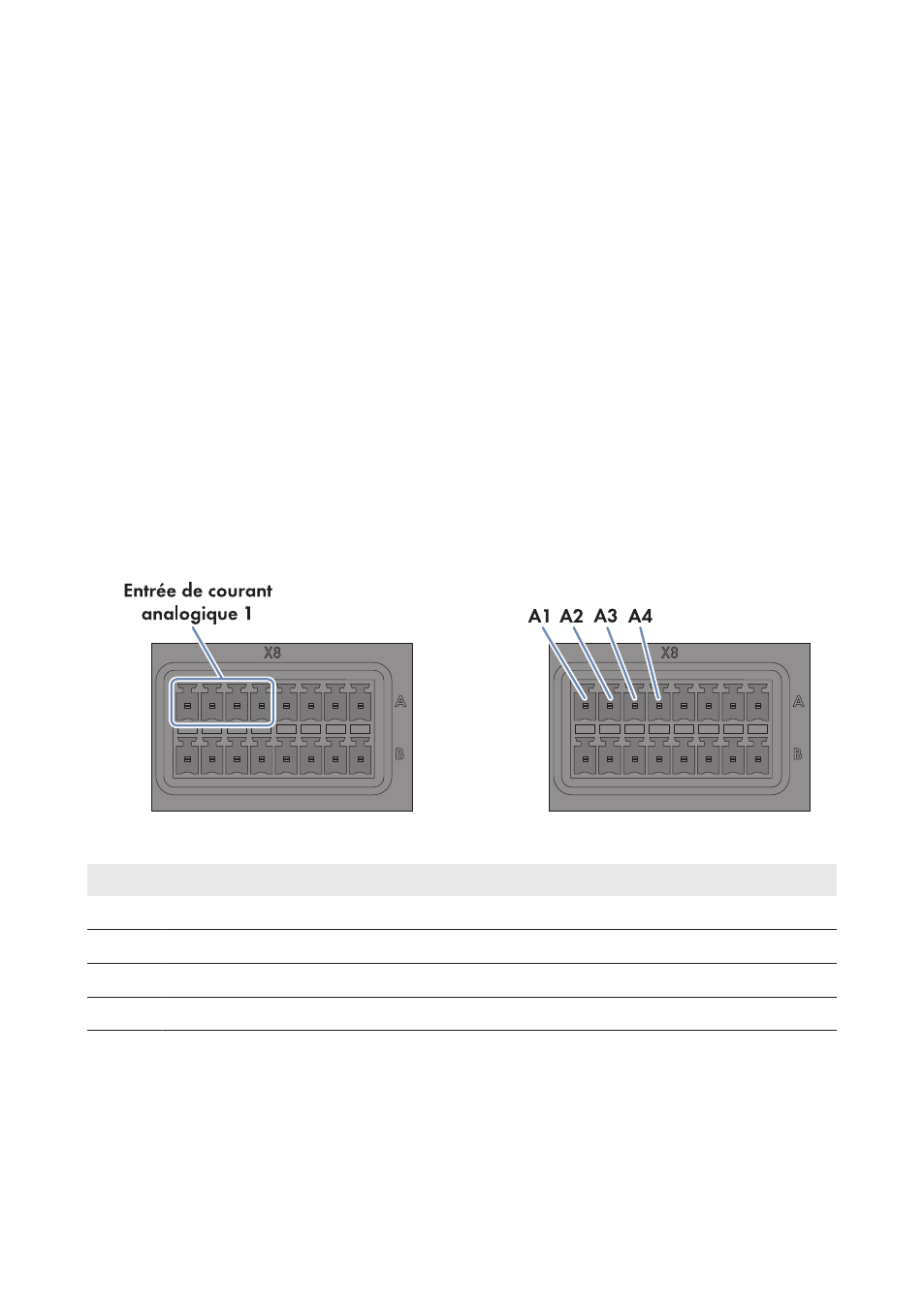

Figure 15 : Affectation du groupe de broches Entrée de courant analogique 1
Broche Signal Explication
A1 Non affecté Réservée aux futures applications
A2 I+ Entrée de courant
A3 I− Retour de courant
A4 GND Masse de blindage
Procédure :
1. Raccordez le câble de raccordement au capteur de rayonnement (voir instructions du
fabricant). Raccourcissez pour ce faire les conducteurs isolés non utilisés jusqu’au blindage de
câble et notez leur couleur.
2. Raccordez le câble de raccordement à la fiche à huit pôles :
