Conditions préalables :
☐ La source de signaux doit être techniquement adaptée au raccordement aux entrées
analogiques (voir chapitre 9, page 86).
☐ Le câble de raccordement doit être prêt à être raccordé à la fiche multipolaire (voir
chapitre 6.5, page 35).

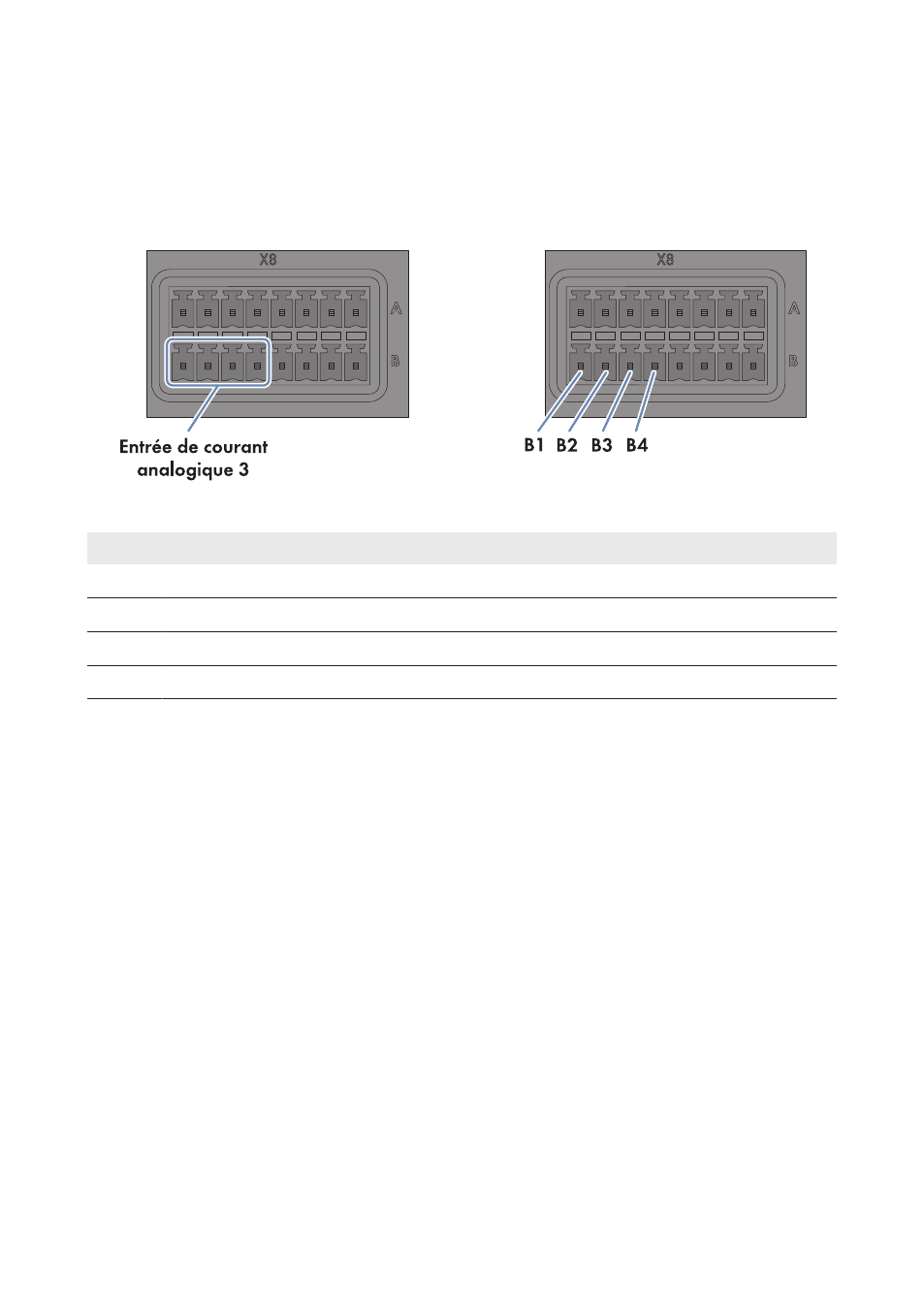

Figure 24 : Affectation du groupe de broches Entrée de courant analogique 3
Broche Signal Explication
B1 Non affecté Réservée aux futures applications
B2 I+ Entrée de courant
B3 I− Retour de courant
B4 GND Masse de blindage
Procédure :
1. Raccordez le câble de raccordement à la source de signaux analogiques (voir instructions du
fabricant). Raccourcissez pour ce faire les conducteurs isolés non utilisés jusqu’au blindage de
câble et notez leur couleur.
2. Raccordez le câble de raccordement à la fiche à huit pôles :
• Déverrouillez le point d’introduction du conducteur 4 à l’aide d’un tournevis et enfichez le
conducteur isolé du câble monoconducteur dans le point d’introduction.
• Déverrouillez les points d’introduction des conducteurs 2 et 3 à l’aide d’un tournevis et
enfichez les conducteurs isolés du câble de raccordement dans les points d’introduction
en faisant attention à l’affectation des broches.
3. Branchez la fiche à huit pôles à la prise X8, rangée de broches B.
4. Marquez sur le câble de raccordement à quelle prise et à quelle rangée de broches le câble
de raccordement est affecté. Utilisez pour ce faire l’attache-câbles avec porte-étiquette fourni.
5. Notez l’occupation des bornes sur le supplément fourni.
