Broche Désignation
Explication
4
Non affecté
Non affecté
5
Non affecté
Non affecté
6
RX−
Data In −
7
Non affecté
Non affecté
8
Non affecté
Non affecté
Procédure :
1. Raccordez le Cluster Controller au réseau Speedwire en respectant la topologie réseau
souhaitée :
• En cas d’utilisation d’un câble réseau préconfectionné, raccordez-le à la prise X9 ou
X10.
• En cas d’utilisation d’un câble réseau à confectionner soi-même, montez le connecteur
RJ45 sur le câble réseau (voir instructions du fabricant) et raccordez le câble réseau à la
prise réseau X9 ou X10 du Cluster Controller.
2. Notez l’occupation des bornes sur le supplément fourni.
3. Une fois la mise en service du Cluster Controller terminée, désactivez la fonction Webconnect
sur les onduleurs (voir manuel d’utilisation du Cluster Controller).
6.9
Raccordement du Cluster Controller au réseau local
LAN
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
☐ 1 câble réseau (voir chapitre 6.3 « Exigences en matière de câbles », page 32)

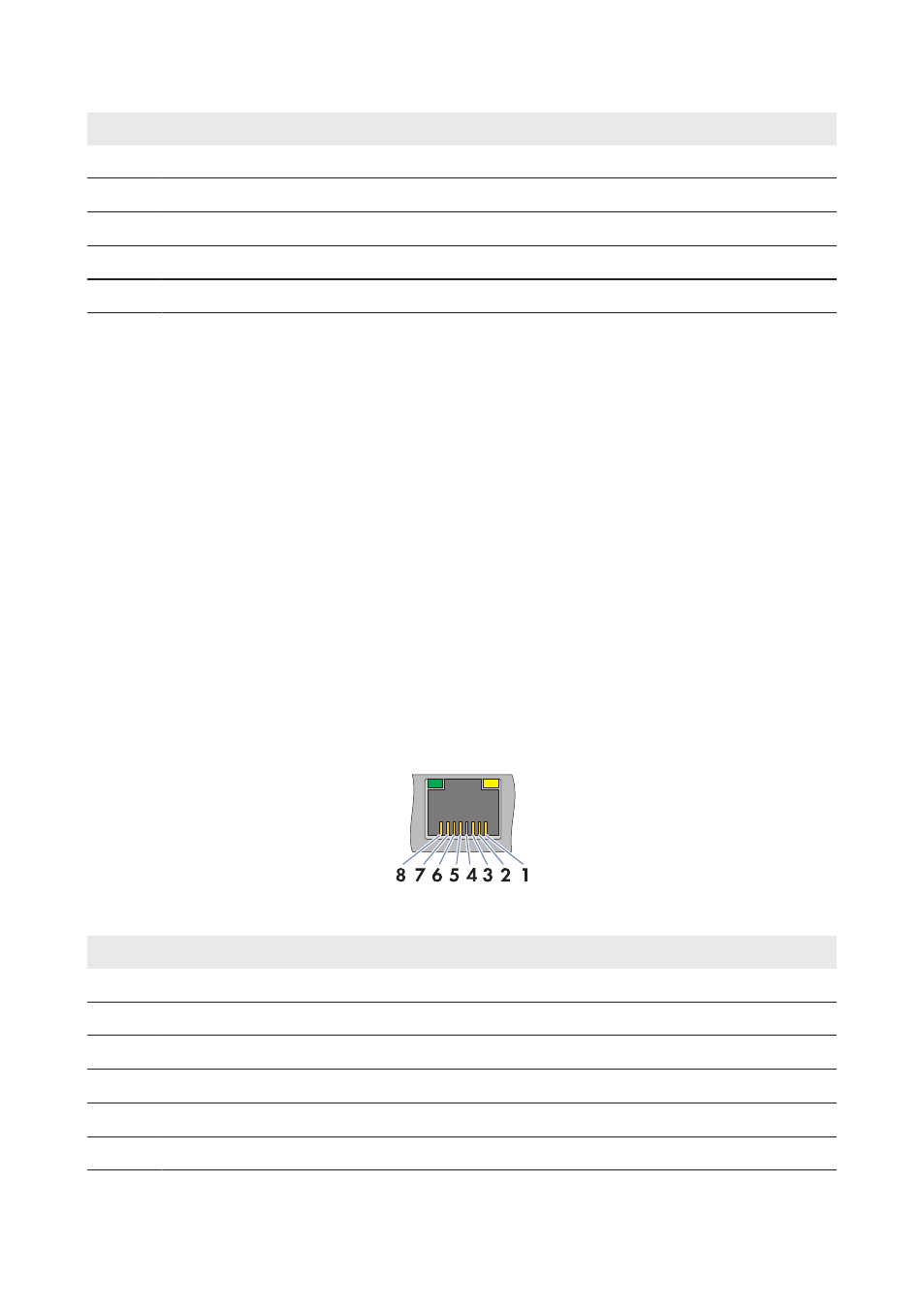

Figure 12 : Affectation des broches sur les prises réseau X9, X10, X13 et X14
Broche Désignation
Explication
1
TX+
Data Out +
2
TX −
Data Out −
3
RX+
Data In +
4
Non affecté
Non affecté
5
Non affecté
Non affecté
6
RX−
Data In −
6 Raccordement et mise en service
SMA Solar Technology AG / SMA America, LLC
Instructions d’installation
43
