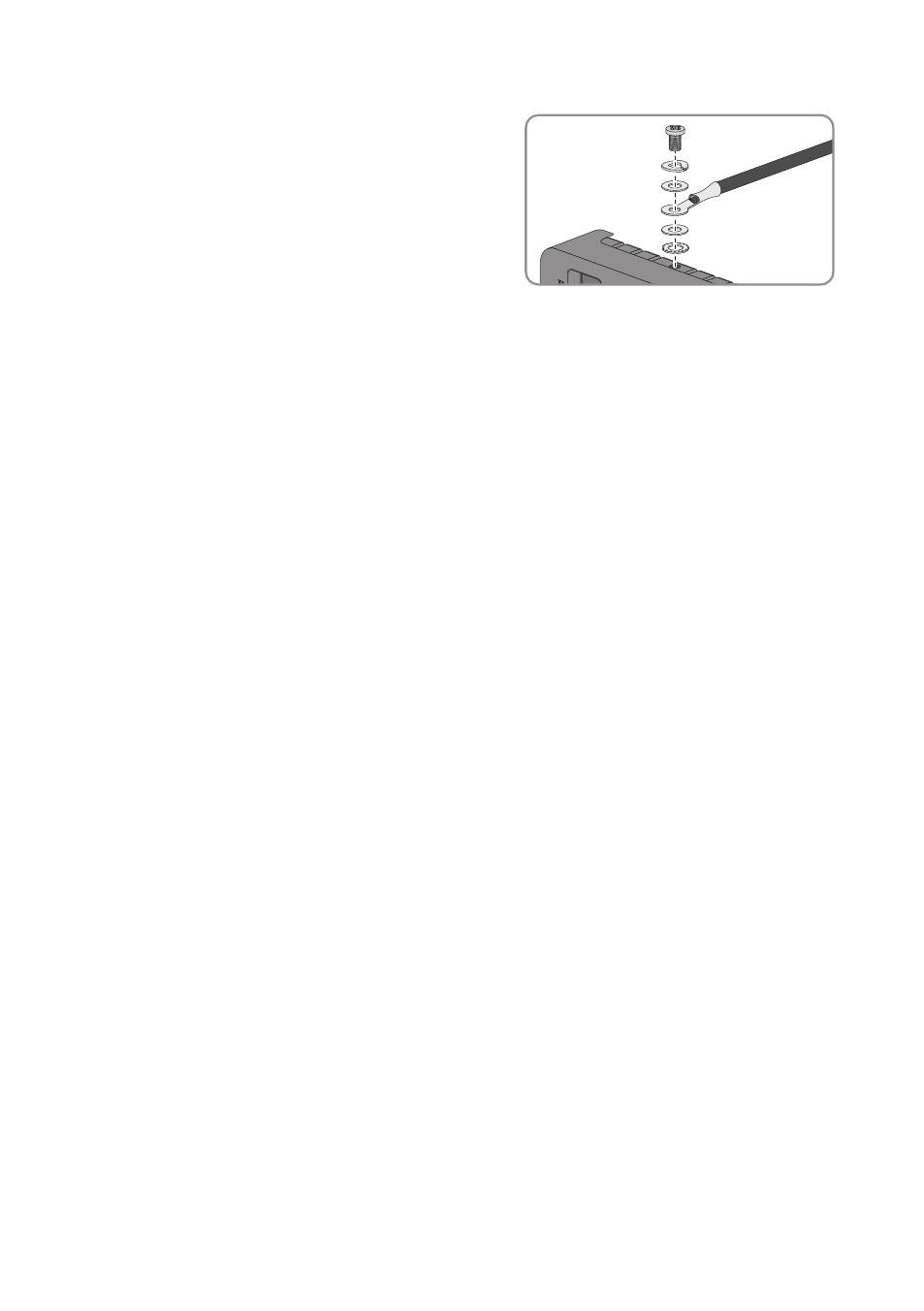

3. Fixez le conducteur de protection au niveau du

conducteur de mise à la terre en faisant attention
à la position du raccordement (voir chapitre 6.1,
page 29). Respectez l’ordre suivant et serrez la
vis de fixation à la main avec un couple de
serrage de 0,8 Nm (7,08 in-lb) :

• Vis de fixation
• Anneau de serrage
• Rondelle
• Cosse à œillet avec conducteur de protection
• Rondelle
• Rondelle dentée

Raccordement du bloc d’alimentation

Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :

☐ 1 bloc d’alimentation (voir chapitre 10  « Accessoires », page 90)
☐ 1 câble de raccordement AC
☐ 1 câble pour le raccordement du bloc d’alimentation au Cluster Controller(voir chapitre 6.3

 « Exigences en matière de câbles », page 32)

Si vous n’utilisez pas le bloc d’alimentation pour rail DIN disponible comme accessoire pour le
Cluster Controller, le bloc d’alimentation doit être conforme aux exigences suivantes.

Exigences relatives au bloc d’alimentation :

☐ Courant de sortie maximal, court-circuit inclus : 8 A
☐ Puissance apparente de sortie maximale : 100 VA
☐ Tension de sortie DC : 24 V
☐ Courant nominal : 1,8 A minimum

Condition préalable :

☐ Le câble de raccordement doit être prêt à être raccordé à la fiche multipolaire (voir

chapitre 6.5, page 35).

6 Raccordement et mise en service

SMA Solar Technology AG / SMA America, LLC

Instructions d’installation

ClusterController-IA-fr-14
