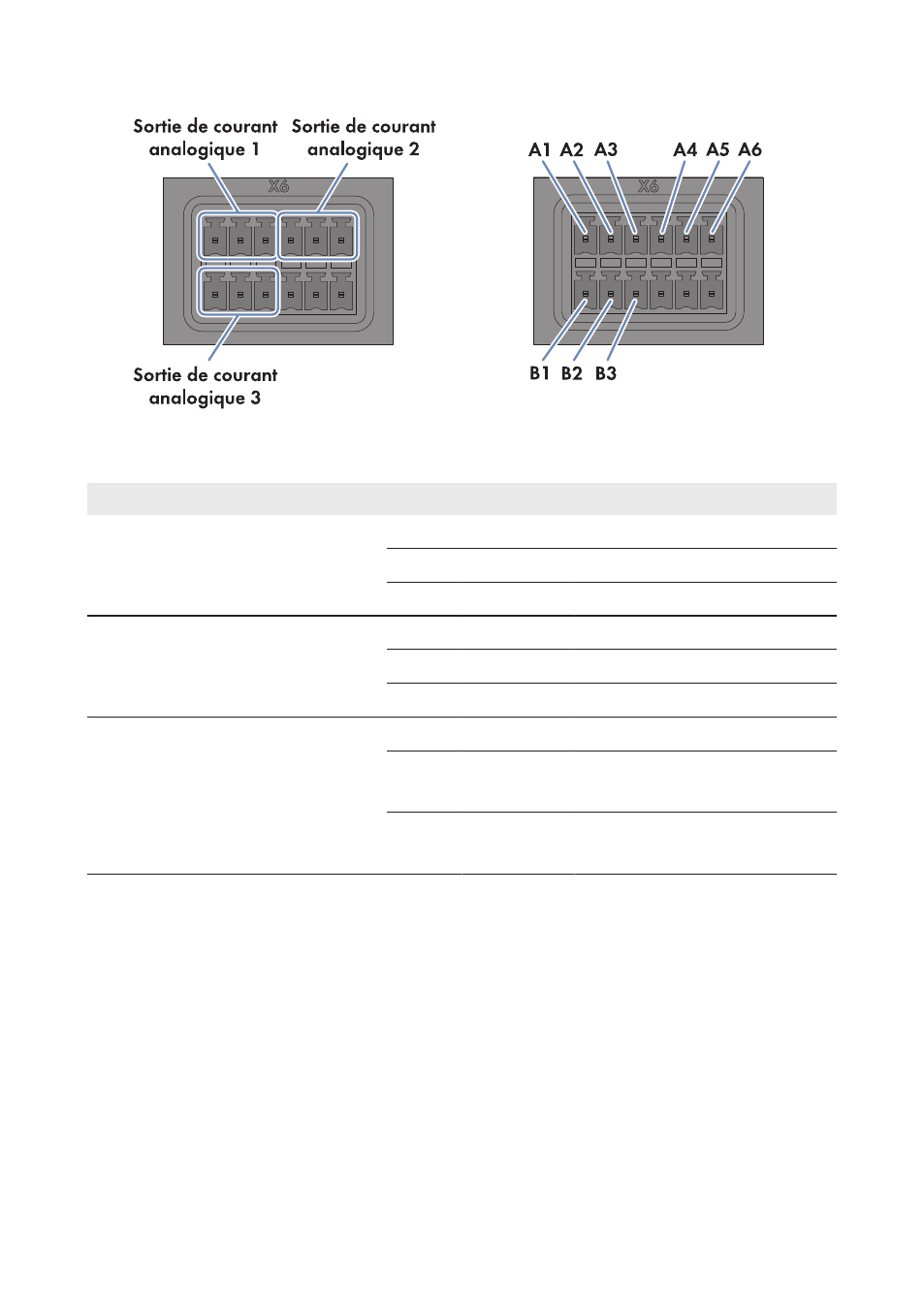

Figure 27 : Affectation des groupes de broches Sortie de courant analogique 1, Sortie de courant
analogique 2
et Sortie de courant analogique 3

Groupe de broches

Broche Signal

Explication

Sortie de courant analogique 1
Signalisation en retour de la limitation
actuelle de la puissance active

A1

I+

Sortie de courant

A2

I−

Retour de courant

A3

GND

Masse de blindage

Sortie de courant analogique 2
Signalisation en retour de la consigne
actuelle de puissance réactive

A4

I+

Sortie de courant

A5

I−

Retour de courant

A6

GND

Masse de blindage

Sortie de courant analogique 3
Signalisation en retour du pourcen-
tage actuel de la puissance active to-
tale de l’installation rapporté à la puis-
sance nominale maximale de l’installa-
tion

B1

I+

Sortie de courant

B2

I−

Retour de courant

B3

GND

Masse de blindage

6 Raccordement et mise en service

SMA Solar Technology AG / SMA America, LLC

Instructions d’installation

ClusterController-IA-fr-14
