Raccordement Exigences en matière de câbles
Onduleur
(Speedwire) ☐ Nombre de paires de conducteurs et section : au moins 2 x 2 x
0,22 mm 2 (au moins 2 x 2 x 24 AWG)
☐ Diamètre extérieur : le diamètre extérieur maximal dépend de
la taille du presse-étoupe ou du tuyau à câbles (voir instructions
d’installation de l’interface Speedwire/Webconnect)
☐ Type de câble : 100BaseTx, à partir de Cat5 avec blindage S-
UTP, F-UTP ou plus élevé
☐ Type de fiche : RJ45 de Cat5, Cat5e, Cat6, Cat6a
Les fiches Cat7 ne peuvent pas être utilisées.
☐ Longueur de câble entre deux participants au réseau : 50 m
(164 ft) maximum avec cordon patch, 100 m (328 ft)
maximum avec câble d’installation
LAN ☐ Nombre de paires de conducteurs et section : au moins 2 x 2 x
0,22 mm 2 (au moins 2 x 2 x 24 AWG)
☐ Type de câble : 100BaseTx, à partir de Cat5 avec blindage S-
UTP, F-UTP ou plus élevé
☐ Type de fiche : RJ45 de Cat5, Cat5e, Cat6, Cat6a
Les fiches Cat7 ne peuvent pas être utilisées.
☐ Longueur de câble entre deux participants au réseau : 50 m
(164 ft) maximum avec cordon patch, 100 m (328 ft)
maximum avec câble d’installation
6.4 Détrompage des broches
En détrompant les broches, vous évitez toute interversion des raccordements multipolaires, par
exemple si vous débranchez puis rebranchez les fiches multipolaires. Les broches détrompées vous
permettent d’affecter la bonne prise aux fiches multipolaires. Astuce : procédez au détrompage des
broches pour toutes les fiches multipolaires, même si vous ne souhaitez pas pour le moment, utiliser
toutes les fiches. Cela vous évite d’avoir à faire ultérieurement le détrompage des broches
inutilisées.
Détrompage correct des broches
Lors du choix des broches à détromper, veillez à détromper des broches différentes pour
chaque raccordement et chaque rangée de broches.
Procédure :

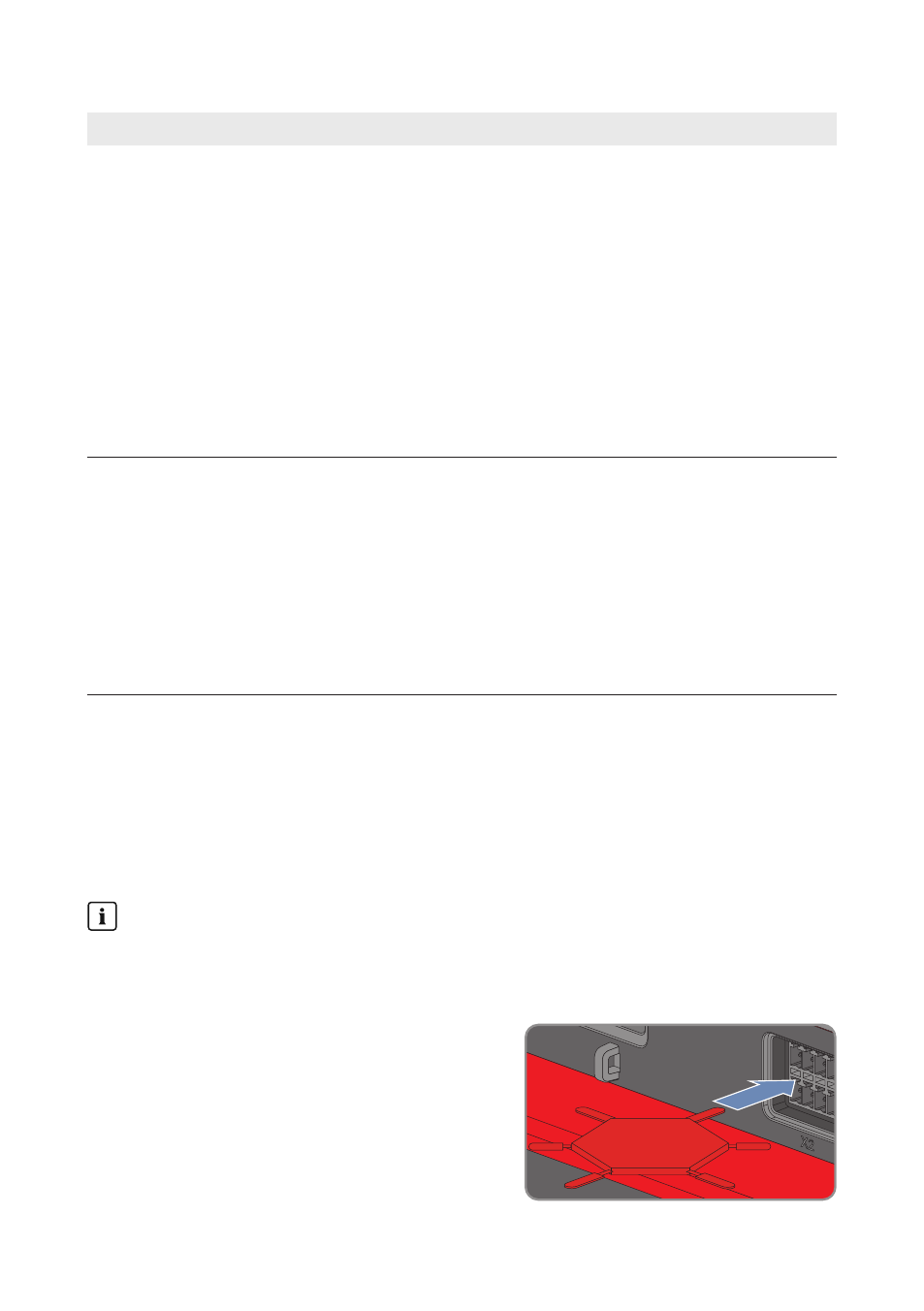

1. Enfichez l’ergot de détrompage de l’étoile de
détrompage parallèlement à l’axe du
conducteur dans la broche à détromper.
