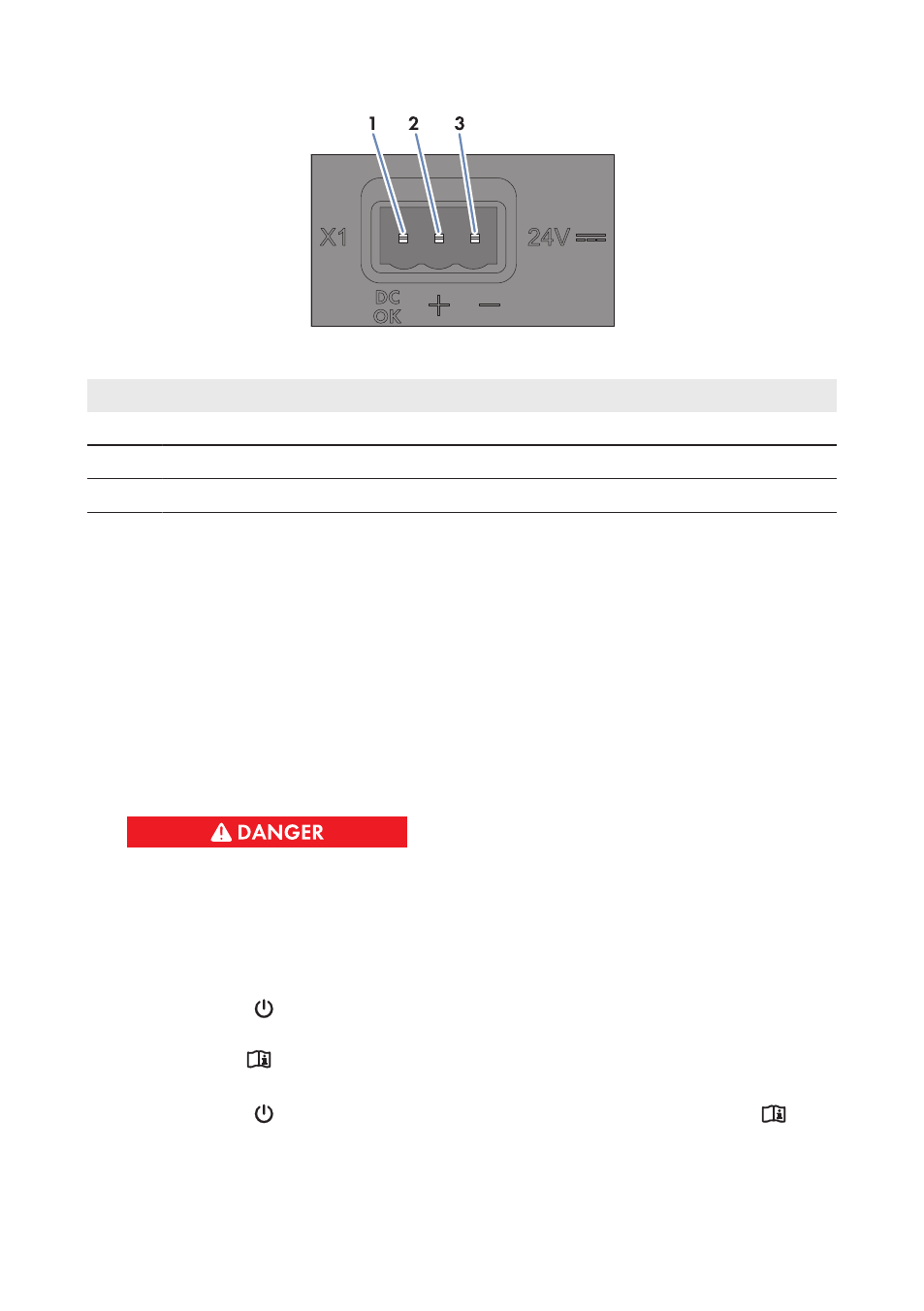

Figure 10 : Affectation des broches sur le raccordement X1
Broche Signal Explication
1 Non affecté Réservée aux futures applications
2 24 V Tension d’entrée 24 V DC
3 GND Masse
Procédure :
1. Montez le bloc d’alimentation (voir instructions du fabricant).
2. Raccordez le câble de raccordement au bloc d’alimentation (voir instructions du fabricant).
Raccourcissez pour ce faire les conducteurs isolés non utilisés jusqu’à la gaine de câble et
notez leur couleur.
3. Raccordez le câble de raccordement à la fiche à trois pôles. Déverrouillez pour ce faire les
points d’introduction des conducteurs 2 et 3 à l’aide d’un tournevis et enfichez les conducteurs
isolés dans leurs points d’introduction en faisant attention à l’affectation des broches.
4. Raccordez la fiche à trois pôles à la prise X1 du Cluster Controller.
5. Raccordez le câble de raccordement AC au bloc d’alimentation (voir instructions du
fabricant).
6.
Danger de mort par choc électrique
Des tensions mortelles sont présentes au point de raccordement du réseau électrique public.
• Mettez le point de raccordement hors tension et vérifiez qu’il est bien hors tension.
7. Raccordez l’autre extrémité du câble de raccordement AC à l’alimentation en tension.
8. Connectez le point de raccordement au réseau électrique public.
☑ La DEL Power ( ) du Cluster Controller s’allume en rouge pendant deux secondes, puis
reste allumée en vert.
La DEL d’état (
) s’allume selon l’état actuel de l’appareil (voir chapitre 7.1, page 74).
Le Cluster Controller est opérationnel après moins d’une minute.
✖ La DEL Power ( ) du Cluster Controller reste allumée en rouge, la DEL d’état ( )
s’allume en jaune ou en rouge et le Cluster Controller ne démarre pas ?
Cause possible de l’erreur : l’alimentation en tension est trop faible.
• Assurez-vous que l’alimentation en tension est suffisante (voir chapitre 9, page 86).
