SMA CLUSTER CONTROLLER Installation - Manuel (Page 48)

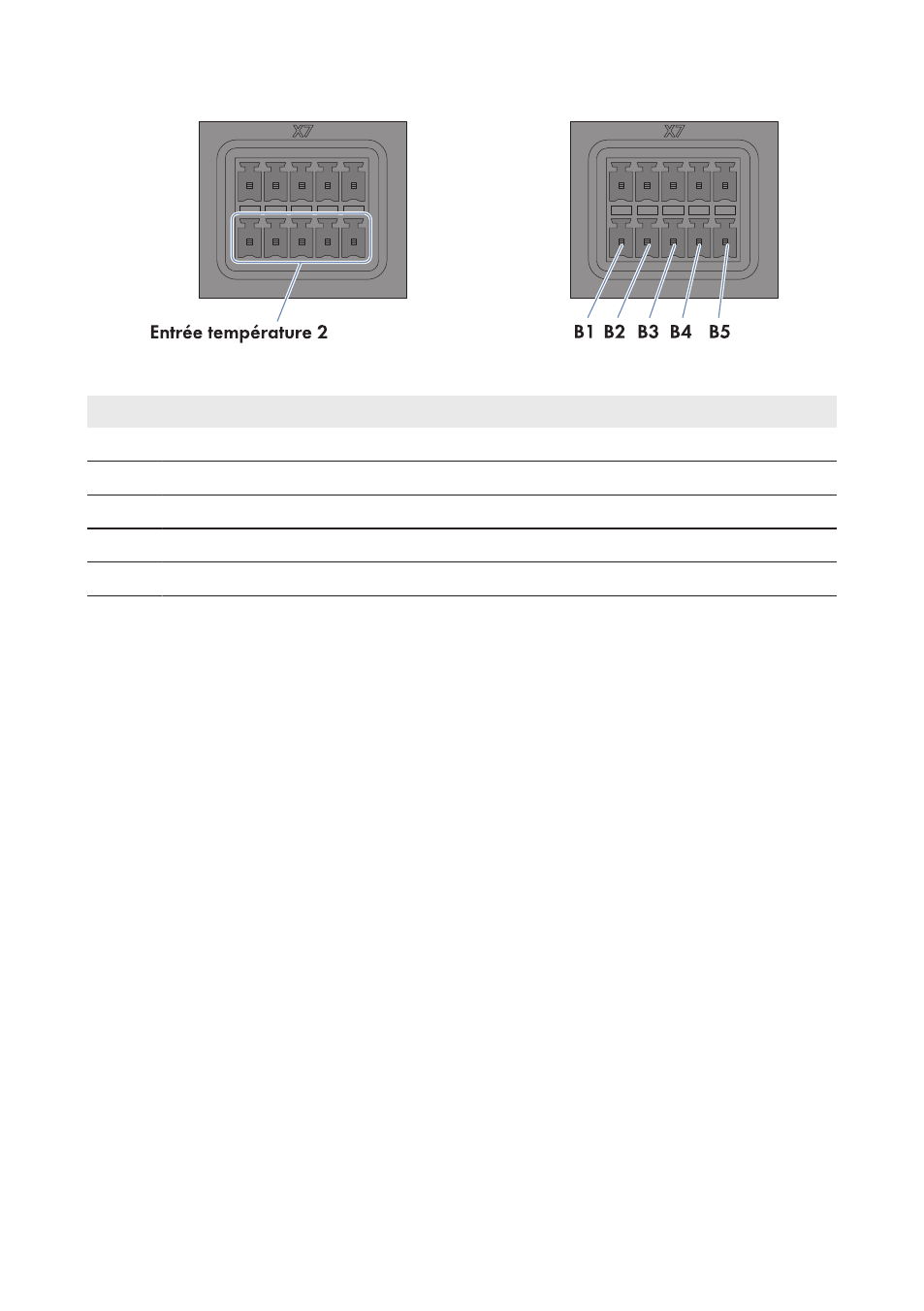

Figure 14 : Affectation des broches sur le groupe de broches Entrée température 2
Broche Signal Explication
B1 GND Masse de blindage
B2 I+ Entrée de courant
B3 V+ Entrée de tension
B4 V− Retour de tension
B5 I− Retour de courant
Procédure :
1. Raccordez le câble de raccordement au capteur de température de panneau (voir instructions
du fabricant). Raccourcissez pour ce faire les conducteurs isolés non utilisés jusqu’au blindage
de câble et notez leur couleur.
2. En cas de raccordement au Cluster Controller avec la technologie deux conducteurs, exécutez
la procédure suivante :
• Déverrouillez le point d’introduction 1 du conducteur sur la fiche à cinq pôles à l’aide
d’un tournevis et enfichez le conducteur isolé du câble monoconducteur dans le point
d’introduction.
• Déverrouillez les points d’introduction des conducteurs 3 et 4 de la fiche à cinq pôles à
l’aide d’un tournevis et enfichez les conducteurs isolés du câble de raccordement dans
les points d’introduction des conducteurs en faisant attention à l’affectation des broches.
• Sur la prise X7 de la rangée de broches B, placez un pont entre les broches 2 et 3 et
entre les broches 4 et 5.
3. En cas de raccordement au Cluster Controller avec la technologie quatre conducteurs,
exécutez la procédure suivante :
• Déverrouillez le point d’introduction 1 du conducteur sur la fiche à cinq pôles à l’aide
d’un tournevis et enfichez le conducteur isolé du câble monoconducteur dans le point
d’introduction.
• Déverrouillez les points d’introduction des conducteurs 3 et 4 de la fiche à cinq pôles à
l’aide d’un tournevis et enfichez les conducteurs isolés du câble de raccordement dans
les points d’introduction des conducteurs en faisant attention à l’affectation des broches.
4. Branchez la fiche à cinq pôles à la prise X7, rangée de broches B.
