6.12.5 Signalisation en retour des consignes pour le système de
gestion du réseau
6.12.5.1 Options de signalisation en retour
Lorsque le Cluster Controller transmet aux onduleurs de l’installation les consignes de l’exploitant
du réseau pour le système de gestion du réseau, vous avez la possibilité de signaler cela en retour
à l’exploitant de réseau. Pour cela, le Cluster Controller dispose d’une sortie numérique et de
trois sorties de courant analogiques servant de contacts de réponse, auxquelles on peut raccorder
des appareils correspondants, un appareil de commande à distance par exemple.
6.12.5.2 Raccordement de l’appareil correspondant pour la
signalisation en retour par signal numérique
Vous pouvez signaler en retour via le groupe de broches Sortie numérique 3 si le
Cluster Controller a envoyé une consigne de limitation de la puissance active aux onduleurs de
l’installation.
Attention à la sollicitation maximale des contacts de relais
Les contacts de relais doivent être soumis à une puissance de commutation de maximum
30 W et à une tension de maximum 48 V
DC
.
Conditions préalables :
☐ L’appareil correspondant doit être techniquement adapté au raccordement à la sortie
numérique (voir chapitre 9, page 86).
☐ Le câble de raccordement doit être prêt à être raccordé à la fiche multipolaire (voir
chapitre 6.5, page 35).

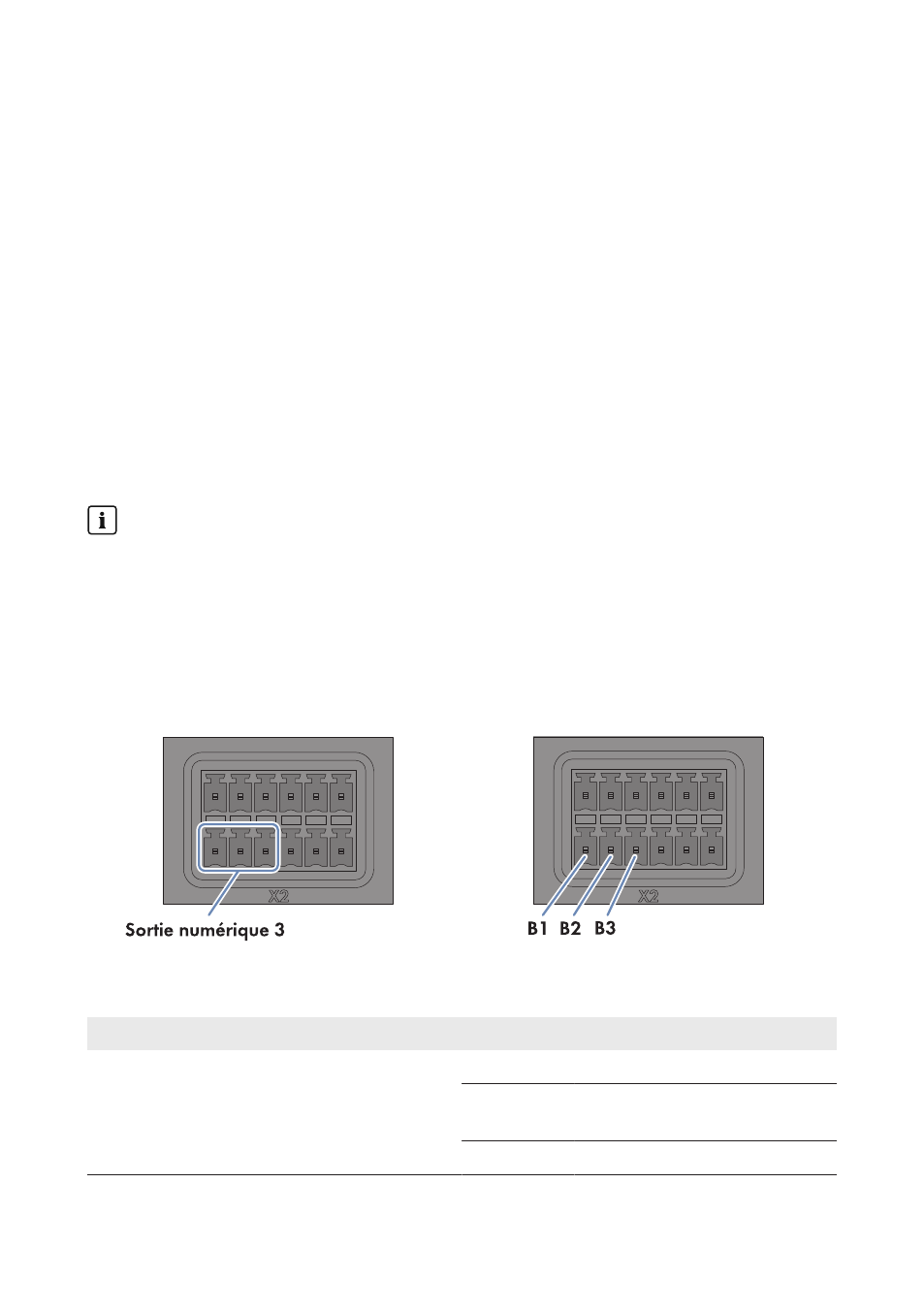

Figure 26 : Affectation du groupe de broches Sortie numérique 3
Groupe de broches Relais Broche Signal Explication
Sortie numérique 3
Contact de réponse pour la limitation
actuelle de la puissance active C B1 NC Contact de repos
B2 CO Contact à deux di-
rections
B3 NO Contact de travail
