SMA CLUSTER CONTROLLER Installation - Manuel (Page 61)

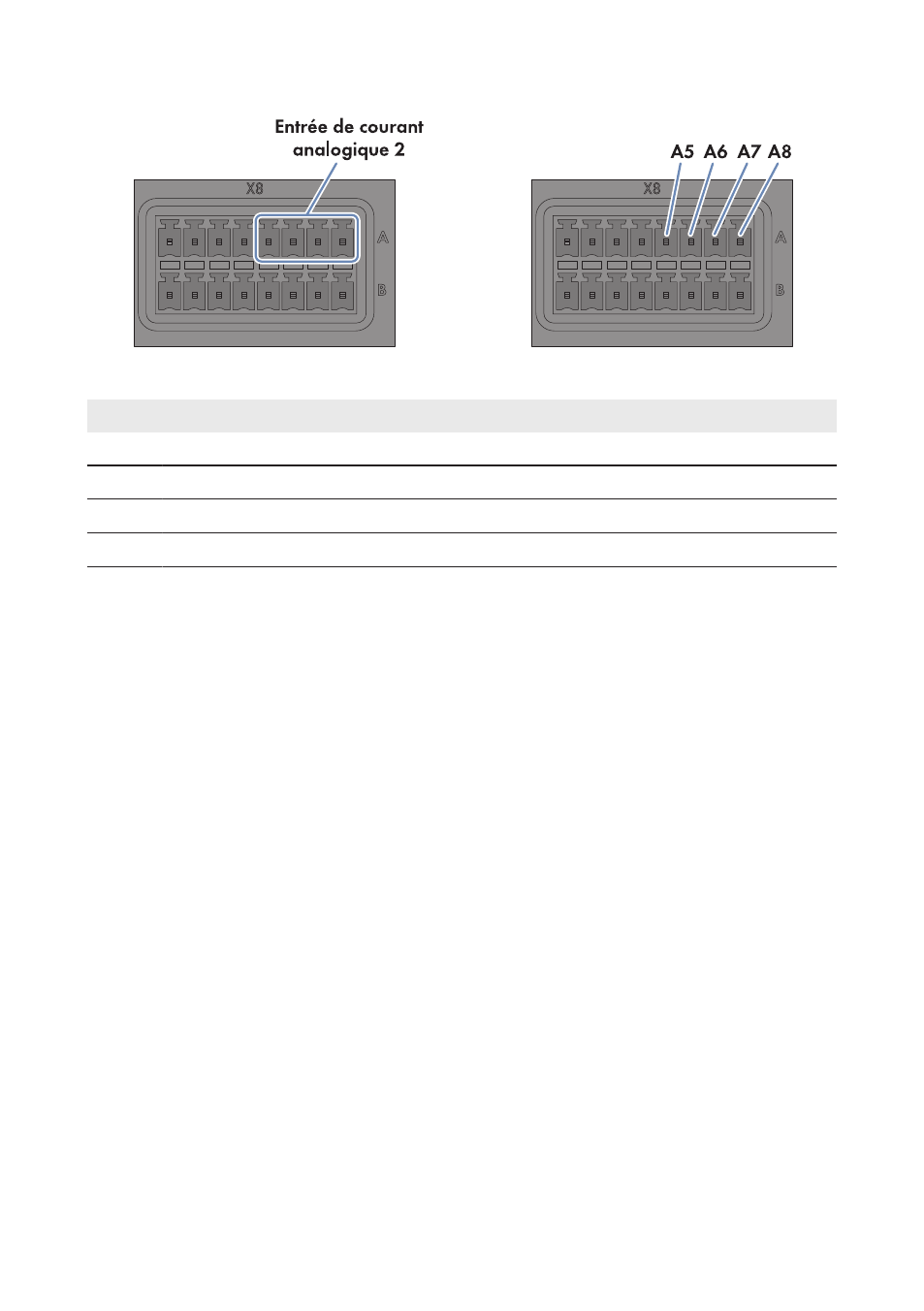

Figure 23 : Affectation du groupe de broches Entrée de courant analogique 2
Broche Signal Explication
A5 Non affecté Réservée aux futures applications
A6 I+ Entrée de courant
A7 I− Retour de courant
A8 GND Masse de blindage
Procédure :
1. Raccordez le câble de raccordement à la source de signaux analogiques (voir instructions du
fabricant). Raccourcissez pour ce faire les conducteurs isolés non utilisés jusqu’au blindage de
câble et notez leur couleur.
2. Raccordez le câble de raccordement à la fiche à huit pôles :
• Déverrouillez le point d’introduction du conducteur 8 à l’aide d’un tournevis et enfichez le
conducteur isolé du câble monoconducteur dans le point d’introduction.
• Déverrouillez les points d’introduction des conducteurs 6 et 7 à l’aide d’un tournevis et
enfichez les conducteurs isolés du câble de raccordement dans les points d’introduction
en faisant attention à l’affectation des broches.
3. Branchez la fiche à huit pôles à la prise X8, rangée de broches A.
4. Marquez sur le câble de raccordement à quelle prise et à quelle rangée de broches le câble
de raccordement est affecté. Utilisez pour ce faire l’attache-câbles avec porte-étiquette fourni.
5. Notez l’occupation des bornes sur le supplément fourni.
6.12.3.2 Raccordement de la source de signaux à l’entrée analogique
pour la consigne de puissance réactive
Les signaux analogiques de consigne de puissance réactive sont envoyés au groupe de broches
Entrée de courant analogique 3 sur la prise X8 du Cluster Controller. La source de signaux
analogiques utilisée peut par exemple être un appareil de commande à distance.
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
☐ 1 source de signaux analogiques
☐ Câble de raccordement (voir chapitre 6.3 « Exigences en matière de câbles », page 32)
