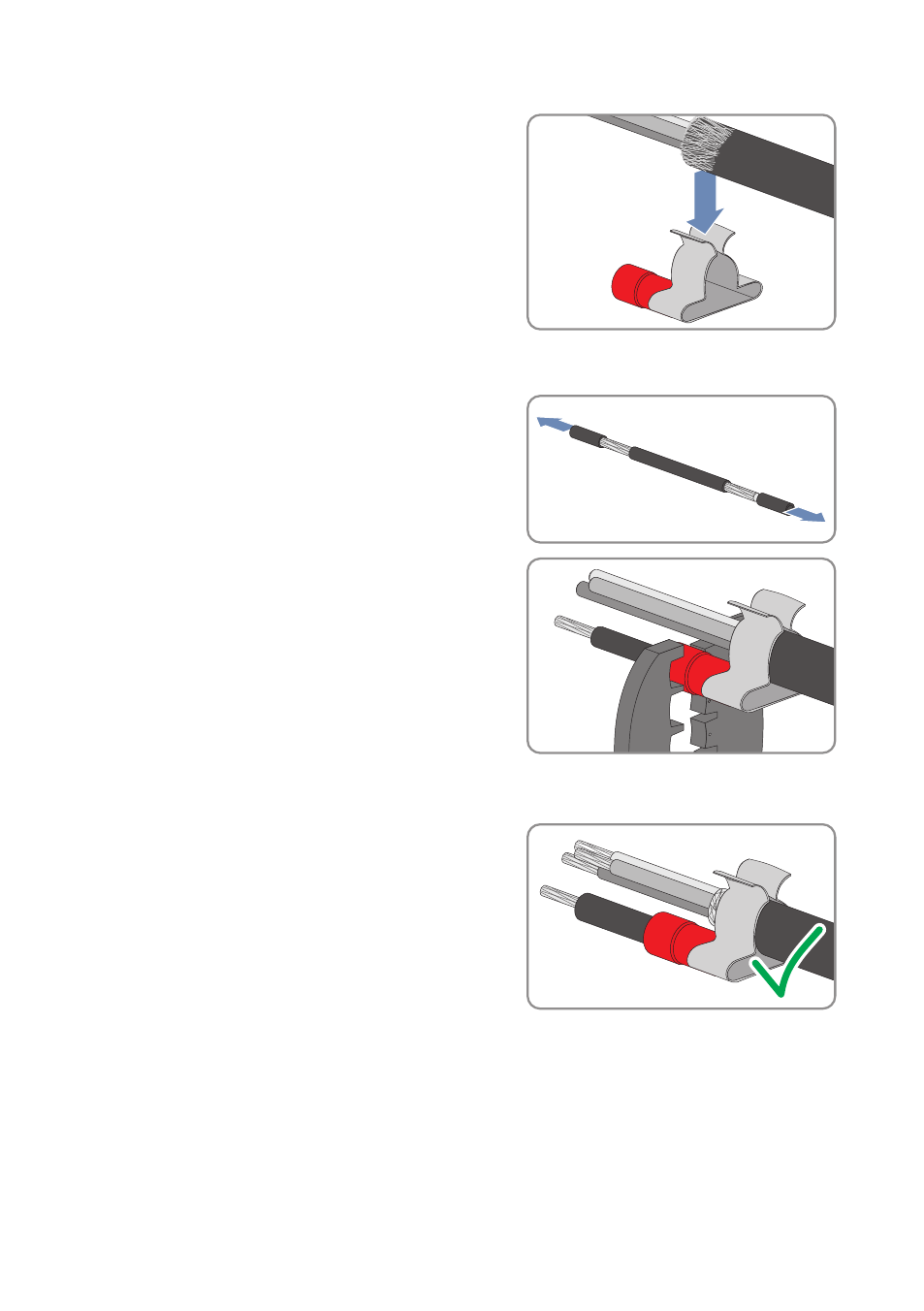

• Enfoncez les pinces de blindage sur le
blindage de câble. Le blindage de câble
doit être coincé le plus possible sous les
pinces de blindage.
• Selon le nombre de câbles de raccordement, découpez le câble monoconducteur
nécessaire au blindage en sections de 40 mm (1,57 in) de long.
• Retirez la gaine de câble sur 6 mm
(0,24 in) à chaque extrémité du câble
monoconducteur et dénudez le conducteur
isolé sur 6 mm (0,24 in).
• Enfichez le conducteur isolé à une extrémité
du câble monoconducteur dans la cosse à
œillet des pinces de blindage et sertissez-le
à l’aide d’une pince à sertir.
3. Raccourcissez les conducteurs isolés inutiles jusqu’à la gaine de câble.
4. Dénudez les conducteurs isolés sur 6 mm (0,24 in).
☑ Le câble de raccordement est prêt à être
raccordé à la fiche multipolaire.
