Interprétation de l’intensité du signal sous forme de valeur de la consigne de
puissance réactive
En fonction de la grandeur de la consigne de puissance réactive sélectionnée sur l’interface
utilisateur (voir manuel d’utilisation du Cluster Controller), l’intensité du signal envoyé en retour
correspond soit au pourcentage de la consigne de puissance réactive, soit au facteur de
déphasage cos φ qui a été envoyé en dernier aux onduleurs de l’installation.

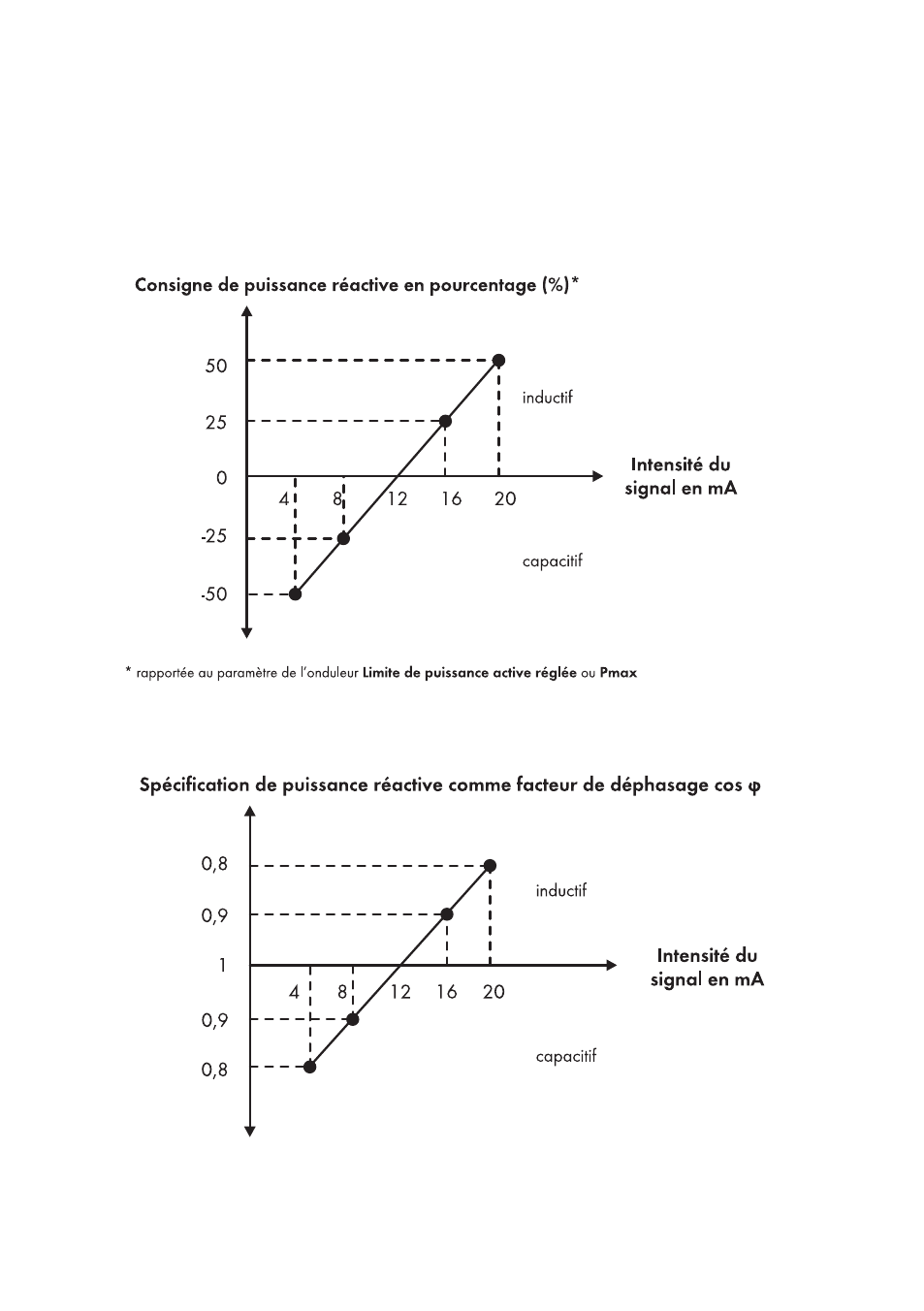

Figure 29 : Interprétation de l’intensité du signal sous forme de pourcentage de la consigne de puissance
réactive rapportée au paramètre des onduleurs Lim. de puiss. active réglée ou Pmax
Figure 30 : Interprétation de l’intensité du signal sous forme de facteur de déphasage cos φ
