es-mx Comprobación del funcionamiento
74

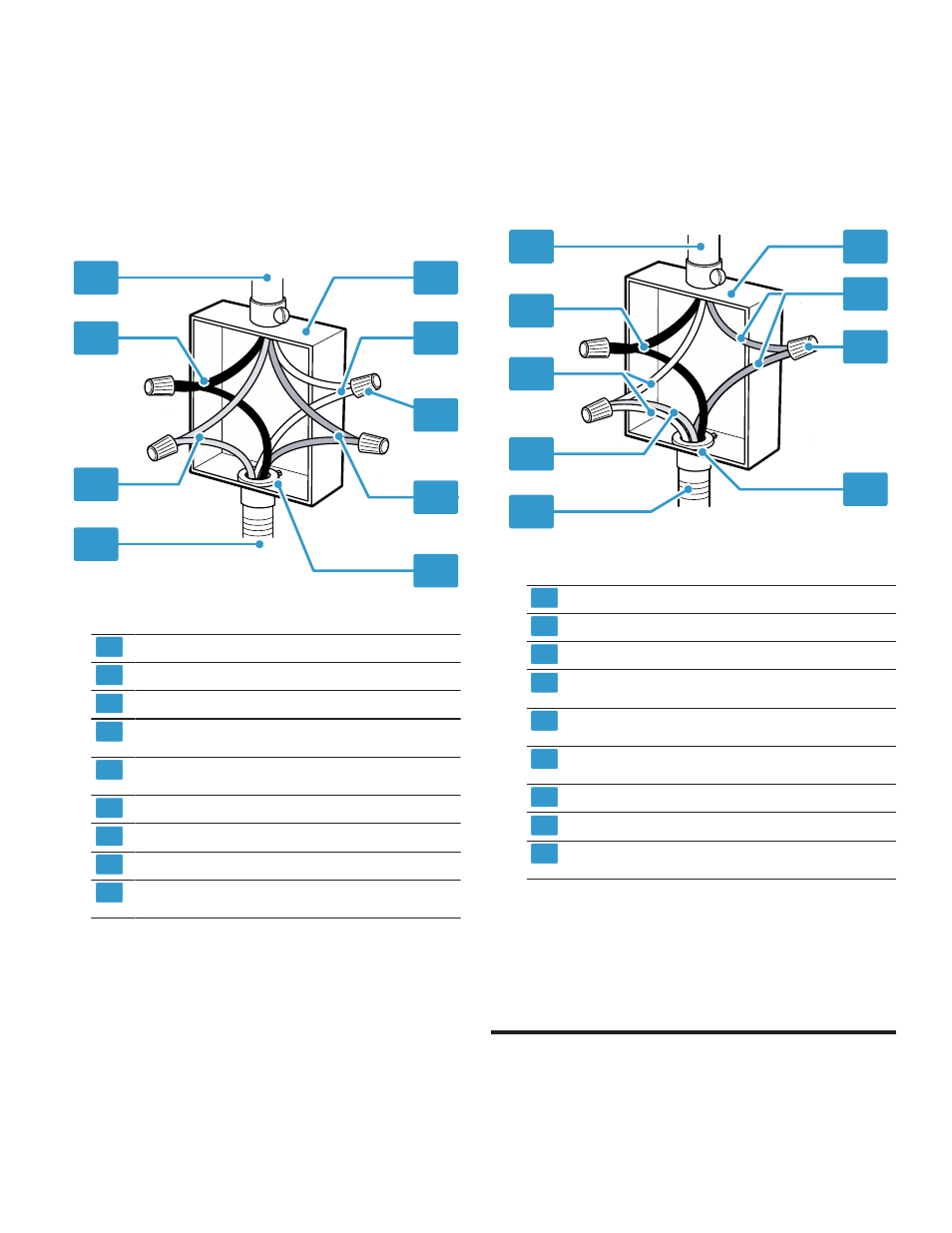

12.4 Instalación de una conexión de cuatro
cables
1. IMPORTANTE: utilizar la conexión de cuatro cables del
suministro eléctrico doméstico en EE. UU. en aquellas
ubicaciones en que las normativas locales no permitan
la conexión del neutro a tierra, en nuevas instalaciones
de circuitos derivados (1996 NEC), caravanas y
vehículos recreativos, nuevas construcciones y en
Canadá.
1
2
3
6
8
7
9
4
5
1 Cable de alimentación eléctrica doméstica
2 Cables negros
3 Cables rojos
4 Conducto flexible de cuatro cables
procedente del horno
5 Caja de conexiones certificada UL o
aprobada CSA
6 Cables blancos
7 Conectores de cable con certificación UL
8 Cable verde (o desnudo) de conexión a tierra
9 Tubo conector con homologación CSA o
certificación UL
2.
Conectar el cable rojo del horno al cable rojo del
suministro eléctrico (cable con corriente).
3.
Conecte el cable negro del horno al cable negro del
suministro eléctrico (cable con corriente).
4.
Conectar el cable neutro blanco del horno al cable
neutro blanco del suministro eléctrico (no al cable de
conexión a tierra desnudo o verde).
5.
Conectar el cable de conexión a tierra verde del horno
al cable de conexión a tierra desnudo o verde del
suministro eléctrico.
12.5 Instalación de una conexión de tres
cables
1. IMPORTANTE: utilizar la conexión de tres cables para
el suministro eléctrico del hogar solo en aquellas
ubicaciones en donde las normativas locales permitan
una conexión de ese tipo.
8
1
7
9
2
4
3
6
5
1 Cable de alimentación eléctrica doméstica
2 Cables negros
3 Cables blancos
4 Cable verde (o desnudo) de conexión a tierra
(procedente del horno)
5 Conducto flexible de cuatro cables
procedente del horno
6 Caja de conexiones certificada UL o
aprobada CSA
7 Cables rojos
8 Conectores de cable con certificación UL
9 Tubo conector con homologación CSA o
certificación UL
2.
Conectar el cable rojo del horno al cable rojo en la caja
de conexiones.
3.
Conectar el cable negro del horno al cable negro en la
caja de conexiones.
4.
Conectar el cable de conexión a tierra verde junto con
el cable blanco del horno al cable neutro desnudo,
blanco o verde en la caja de conexiones.
Comprobación del funcionamiento 13 Comprobación del funcionamiento
Comprobación del funcionamiento Una vez completados los pasos de instalación, comprobar
si la unidad funciona correctamente.
1.
Encender la energía eléctrica en el breaker.
