Opération d’essai fr-ca
49

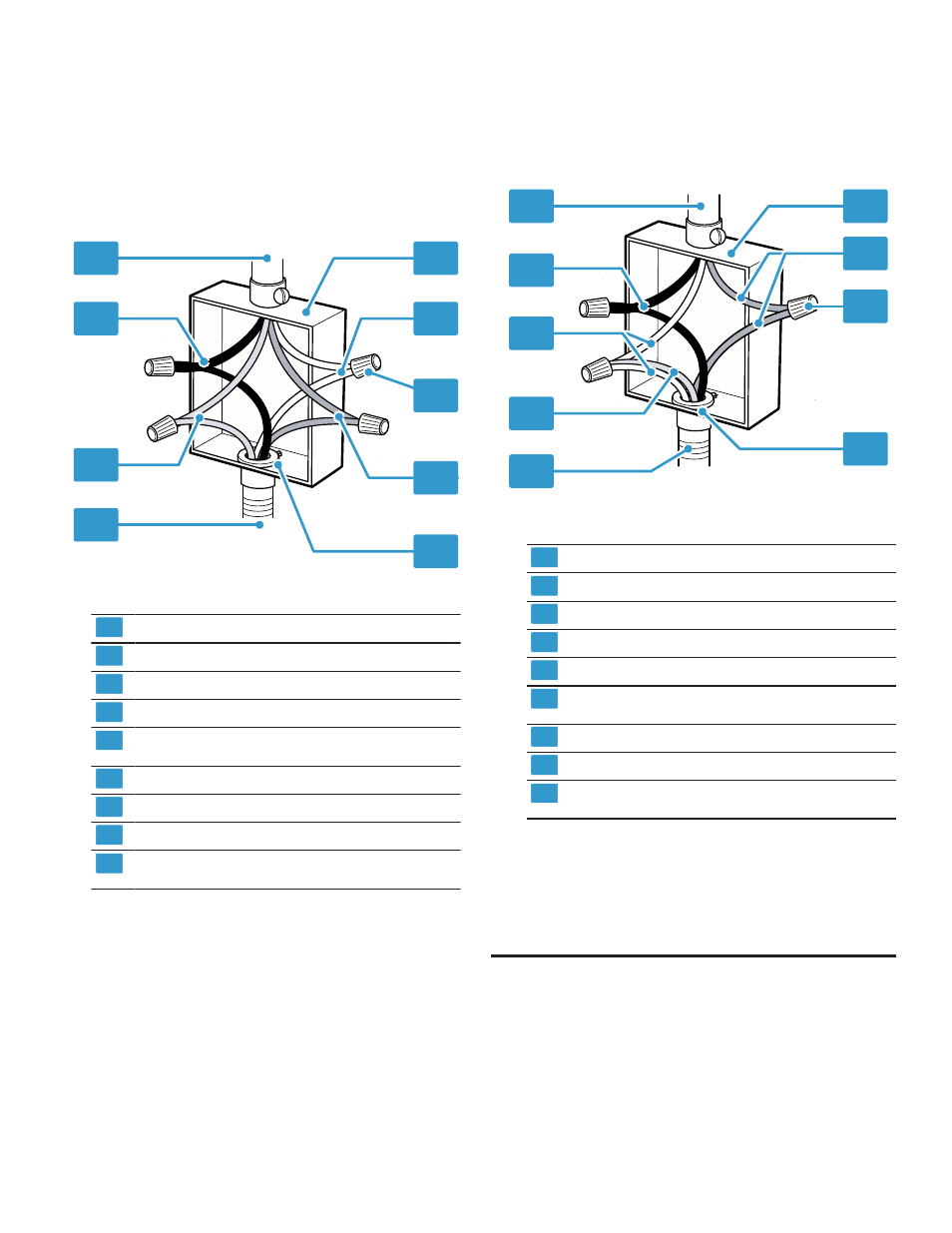

12.4 Installation d'une connexion à quatre
fils
1. IMPORTANT : Utilisez le câble à quatre fils de
l'alimentation domestique aux États-Unis où les codes
locaux ne permettent pas la mise à la terre par le biais
d'installations de circuit neutres et neuves (NEC 1996),
de maisons mobiles et de véhicules de loisirs, de
nouvelles constructions et au Canada.
1
2
3
6
8
7
9
4
5
1 Câble d'alimentation électrique domestique
2 Fils noirs
3 Fils rouges
4 conduit flexible à 4 fils du four
5 Boîte de jonction homologuée UL ou
approuvée CSA
6 Fils blancs
7 Connecteurs pour fils homologués UL
8 Fil de terre vert (ou dénudé)
9 Connecteur de conduit homologué UL ou
approuvé CSA
2.
Branchez le fil de four rouge dans le fil d'alimentation
électrique rouge (fil sous tension).
3. Branchez le fil de four noir sur le fil d'alimentation
électrique (fil sous tension).
4. Raccordez le fil neutre blanc du four au fil d'alimentation
électrique neutre blanc (pas au fil de mise à la terre
dénudé ou vert).
5.
Raccordez le fil de mise à la terre vert du four au fil de
mise à la terre dénudé ou vert de l'alimentation
électrique.
12.5 Installation d'une connexion à trois fils
1. IMPORTANT : utilisez le câble à trois fils de
l'alimentation domestique seulement où les codes
locaux autorisent une connexion à trois fils.
8
1
7
9
2
4
3
6
5
1 Câble d'alimentation électrique domestique
2 Fils noirs
3 Fils blancs
4 Fil de terre vert (ou dénudé) (du four)
5 conduit flexible à 4 fils du four
6 Boîte de jonction homologuée UL ou
approuvée CSA
7 Fils rouges
8 Connecteurs pour fils homologués UL
9 Connecteur de conduit homologué UL ou
approuvé CSA
2. Connectez le fil rouge du four au fil rouge dans la boîte
de jonction.
3. Connectez le fil noir du four au fil noir dans la boîte de
jonction.
4. Connectez le fil de terre vert et le fil blanc du four au fil
neutre blanc, vert ou dénudé dans la boîte de jonction.
Opération d’essai 13 Opération d’essai
Opération d’essai Vérifiez si votre appareil fonctionne correctement après
avoir terminé les étapes d'installation.
1. Mettez sous tension au disjoncteur.
2.
Pour tester le four, sélectionnez le mode Bake.
Reportez-vous au manuel d'utilisation pour obtenir des
instructions d'utilisation détaillées.
3.
Vérifiez que l’éclairage du four s’allume et que le four se
met à préchauffer.
