fr-ca Installation des fours dans l'armoire
46
2. Soulevez ou faites glisser l'unité dans la découpe de
l'armoire. Ne laissez pas la base de l'unité entrer en
contact avec le sol.
3.
Glissez l'appareil directement vers l'arrière dans la
découpe de l'armoire. Poussez l'appareil tout droit
jusqu'à ce que la garniture du four soit à 2 po (5 cm)
avant d'affleurer avec la paroi de l'armoire.
4. Vérifiez que le câble du conduit électrique n'est pas
serti entre le four et la paroi arrière de l'armoire. Si
nécessaire, guidez le câble du conduit électrique dans
la paroi du trou d'accès à l'armoire afin qu'il n'empêche
pas l'unité d'être poussée à fond dans l'ouverture de
l'armoire.
5.
Vérifiez que le four est droit et de niveau.
6. Encastrez l’appareil jusqu’au fond de la découpe de
l’armoire. L'avant de l’appareil doit affleurer avec la
façade de l’armoire.
7.
Installez les vis fournies dans les trous de robinetterie
de la garniture.
Reportez-vous à la notice d'installation de la vis ci-
jointe.

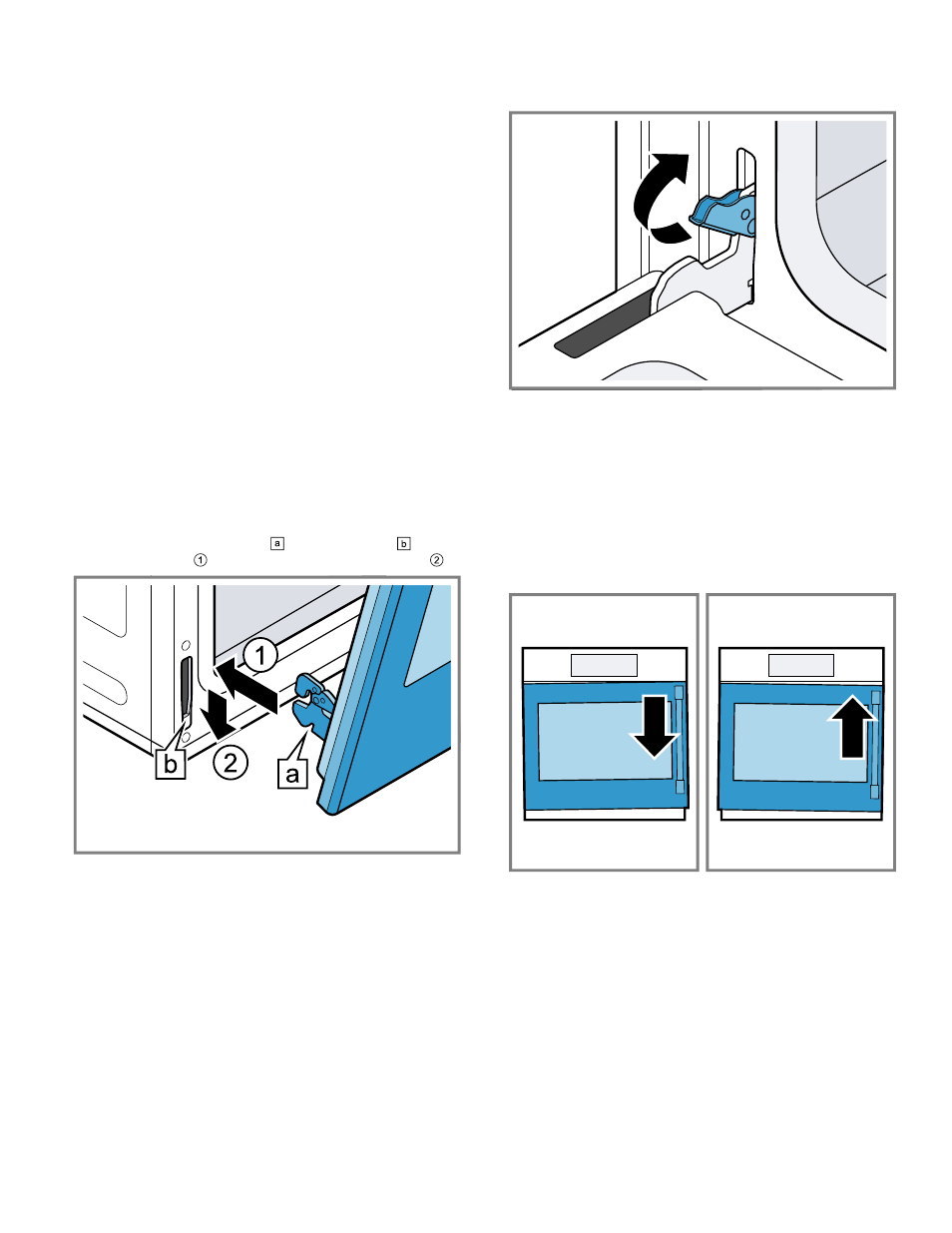

11.1 Réinstallation de la porte du four
1.
Maintenir fermement la porte des deux mains.
Saisissez-le de chaque côté, pas par la poignée.
2.
Inclinez légèrement la porte vers vous à un angle qui
ouvrirait la porte d'environ 7 po (18 cm) en haut.
3.
Faites glisser les charnières dans les fentes aussi
loin que possible et abaissez la porte vers le bas ⁠.
L'angle de la porte peut nécessiter un léger ajustement
pour permettre d'engager les charnières
convenablement et d'abaisser la porte en place. La
porte devrait s'abaisser d'environ ¾ po (2 cm) et
s'arrêter. Si ce n'est pas le cas, les charnières ne se
sont pas engagées correctement et la porte pourrait
tomber si elle était libérée.
4.
Une fois les deux charnières complètement engagées,
ouvrez doucement la porte jusqu'à ce qu'elle soit
complètement ouverte.
5. Poussez les loquets à levier sur les deux charnières
vers le haut et l'avant, jusqu'à ce qu'ils s'enclenchent
dans logements, affleurant à l'avant du four.
6.
Fermer et ouvrir la porte lentement pour s'assurer
qu'elle est correctement et solidement installée.
11.2 Réglage de l'alignement des portes
pour les portes à charnières latérales
Lorsque l'unité est complètement installée dans l'armoire,
vous pouvez ajuster l'alignement des portes latérales du
four à charnière.
1. Vérifiez si les portes du four sont correctement
alignées.
– Examinez l'espace entre le haut de la porte fermée
du four et le panneau de commande. Pour les fours
doubles, examinez également l'espace entre le haut
de la porte du four inférieure fermée et la porte du
four supérieur. Il doit être assez uniforme d'un côté à
l'autre.
– La porte doit se fermer d’elle-même sans heurt
lorsque l’ergot s’emboîte avec le rouleau à la
fermeture de la porte.
– Si vous sentez une interférence entre l'attaquant et le
récepteur de capture, la porte est trop haute. La porte
doit descendre du côté du loquet.
– Si vous sentez une bosse lorsque le percuteur entre
en contact avec le rouleau de réalignement, la porte
est trop basse. La porte doit monter du côté du
loquet.
2.
Ouvrir la porte à environ 135 degrés.
