Antes de empezar

 es-mx

55

Antes de empezar

2 Antes de empezar

Antes de empezar

Leer estas instrucciones antes de comenzar la instalación

del aparato.

2.1 Acerca del funcionamiento del horno

combinado

Esta sección ofrece información general sobre la

instalación del horno de combinación.

¡

Algunos hornos Bosch se venden como aparatos

combinados. Cada combinación incluye dos hornos

integrados: un horno de pared que debe instalarse en

posición inferior y un horno superior que puede ser un

modelo rápido, uno de aire caliente y vapor o un

microondas.

¡

Para facilitar la instalación y mejorar el nivelado, los

componentes del horno se ensamblan en la casa del

cliente en vez de en la fábrica.

¡

Cada componente está empaquetado en cajas

separadas, que se juntan antes del envío.

¡

Los hornos de combinación son aprobados para su uso

en un solo hueco mediante una sola conexión.

¡

El horno convencional está diseñado con una caja de

conexiones montada en la parte superior del aparato,

que se usa para conectar el cable eléctrico del horno

superior.

¡

Las herramientas necesarias para montar el horno

rápido, el horno de aire caliente y vapor o el

microondas encima del horno convencional se

encuentran dentro de la caja de este último.

¡

Cada uno de los componentes del horno de

funcionamiento combinado consta de su propia placa

de características con el número de producto (E-Nr.), el

número de fabricación (FD), la numeración consecutiva

(Z-Nr.), etc.

2.2 Instalaciones combinadas

Para instalaciones de funcionamiento combinado con

otros productos Bosch (por ejemplo, placas de cocción

sobre el horno, etc.), se deben consultar los requisitos

específicos sobre la distancia entre aparatos que se

pueden encontrar en la guía sobre combinaciones

aprobadas incluida en el kit del manual o en nuestro sitio

web para su instalación específica.

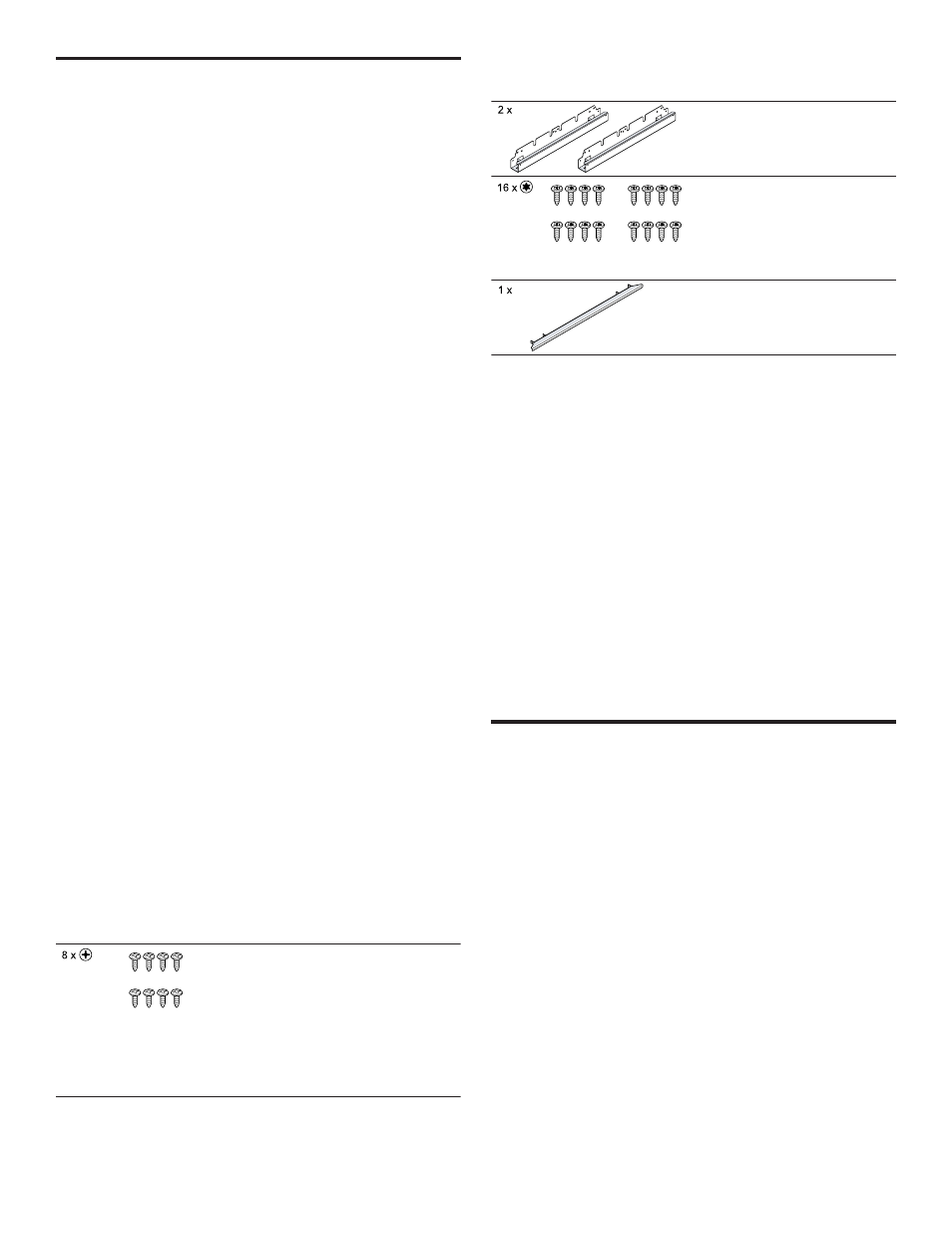

2.3 Partes incluidas

Después de desembalar el aparato, verifique que todas

las piezas no presenten daños ocasionados durante el

transporte, así como que el volumen de suministro esté

completo.

8 tornillos de montaje para

el horno

(guardados en la bolsa roja

de plástico que se

encuentra en el embalaje

de la parrilla)

Véase el folleto adjunto:

INSTALACIÓN DE LOS

TORNILLOS

Partes adicionales incluidas para los hornos de

combinación

2 placas de fijación de

conexión universales

(en la caja de partes

encima del horno)
10 tornillos roscados sin

cabeza

6 tornillos limitadores

(guardados en la bolsa roja

que se encuentra en el

interior de la caja de partes)
1 moldura decorativa

(guardada en la bolsa de

plástico fijada a la parte

superior del horno)

2.4 Herramientas y partes necesarias

Preparar las siguientes herramientas y artículos antes de

comenzar la instalación del aparato.

¡

Lápiz

¡

Cinta métrica

¡

Nivel

¡

Desarmador Torx T-20

¡

Desarmador Phillips

¡

Taladro con broca de 1/8"

¡

Cuchillo

¡

Guantes de seguridad

2.5 Requisitos de potencia y de conexión a

tierra

El contacto para el enchufe debe incorporar una conexión

a tierra adecuada de conformidad con todas las normas

aplicables.

Eliminación del embalaje

3 Eliminación del embalaje

Eliminación del embalaje

Proteger los acabados del piso antes de mover el horno.

3.1 Eliminación del embalaje de hornos

individuales y dobles integrados

1.

Cortar los flejes de la caja.

2.

Abrir la parte superior del embalaje de cartón y retirar el

marco de madera de la parte superior.

3.

Retirar la caja de cartón; levantándola y sacándola de

de la unidad.
Alternativamente, es posible cortar con cuidado por la

línea de corte del lateral trasero de la caja de cartón

con una cuchilla de longitud inferior a 3/4" (20 mm).

4.

Colocar la unidad delante del gabinete en el que se va

a instalar. La unidad debe estar alineada con el hueco

del gabinete.
La unidad debe permanecer en la base de embalaje

hasta que esté preparada para colocarse en el hueco

del gabinete.

5.

Retirar todos los embalajes de protección internos,

rejillas, accesorios y manuales de instrucciones del

interior de la cavidad del horno.
