fr-ca Avant l'installation
42

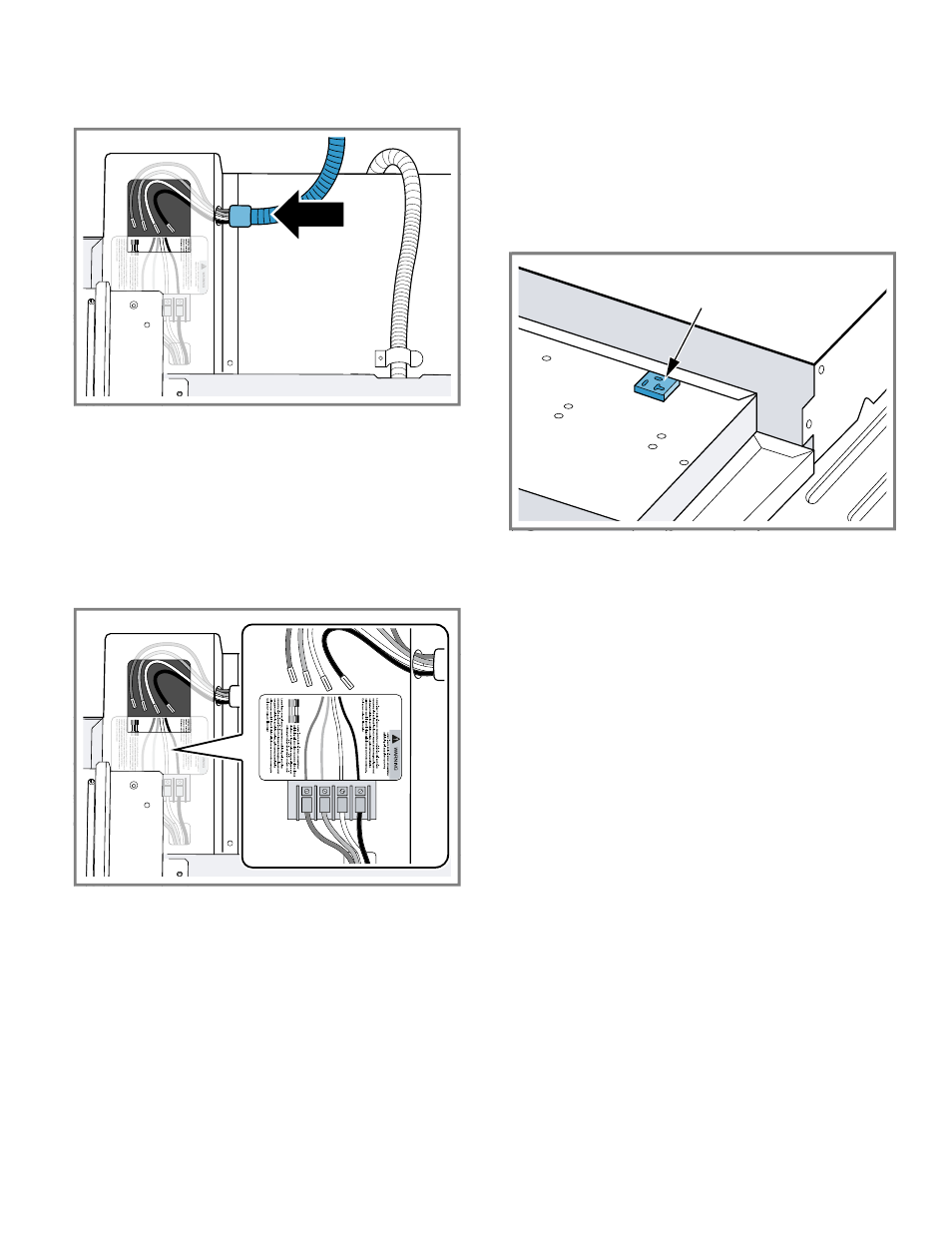

3. Guidez les fils du câble de raccordement venant du four
à micro-ondes à cuisson rapide ou du four à vapeur et à
convection à travers le trou de la boîte de raccordement
montée sur le four.
4. Enclenchez le raccord de conduit en position dans le
trou en l'enfonçant.
5. Suivez l'étiquette du schéma de câblage; serrez
fermement, mais ne serrez pas excessivement.
‒
Faites correspondre et connectez chaque fil par
couleur aux fils attachés au bloc de câblage à
l'intérieur de la boîte de jonction montée au four.
‒
Introduisez l'extrémité dénudée de chaque fil jusqu'à
ce qu'elle soit bien insérée dans la borne, puis serrez
la vis de fixation sur chaque fil.
‒
Quatre fils proviennent du four à cuisson rapide.
6. Remettez en place le couvercle de la boîte de
raccordement intégrée au four et serrez les deux vis qui
la maintiennent en place. Serrez solidement, mais sans
trop serrer.
10.3 Connexion du micro-ondes au four
inférieur
La fiche d'alimentation du four à micro-ondes supérieur
d'un four combiné doit être branchée dans la prise du four
inférieur.
1.
Pour les modèles combinés à micro-ondes
HBL57M52UC et HBL87M53UC et les modèles
combinés à four rapide HBL8753UC : Branchez la fiche
120 V du micro-ondes dans la prise située en haut à
l'arrière du four inférieur.
2.
Pour le modèle de micro-ondes indépendant
HMB50152UC ou le modèle de four rapide
HMC80152UC : Connectez la fiche 120 V du micro-
ondes à un circuit de four micro-ondes/four de 120 V
dédié. Reportez-vous au manuel d'installation de
l'appareil.
10.4 Assemblage des deux unités de four
combinés
Fixez le four à micro-ondes, le four rapide ou le four à
convection à vapeur sur le dessus du four inférieur, avant
de placer le four dans l'armoire murale.
¡ Préparez les pièces d'installation requises.
→ "Pièces supplémentaires incluses pour les fours
combinés", Page 29
¡ Les équerres de fixation universels sont
interchangeables pour les côtés gauche et droit du four.
Veillez à ce que le bord vertical le plus grand du support
soit orienté vers l'extérieur du four.
