10.4 Ensamblaje de las dos unidades del
horno de combinación
Asegurar el microondas, el horno rápido o el horno de aire
caliente y vapor encima del horno inferior antes de colocar
el horno en el gabinete montado a la pared.
¡ Preparar las partes necesarias para la instalación.
→ "Partes adicionales incluidas para los hornos de
combinación", Página 55
¡ Las placas de fijación de conexión universales se
pueden intercambiar en los laterales derecho e
izquierdo del horno. Comprobar que el borde vertical
más alto de la placa de fijación quede colocado hacia la
parte exterior del horno.

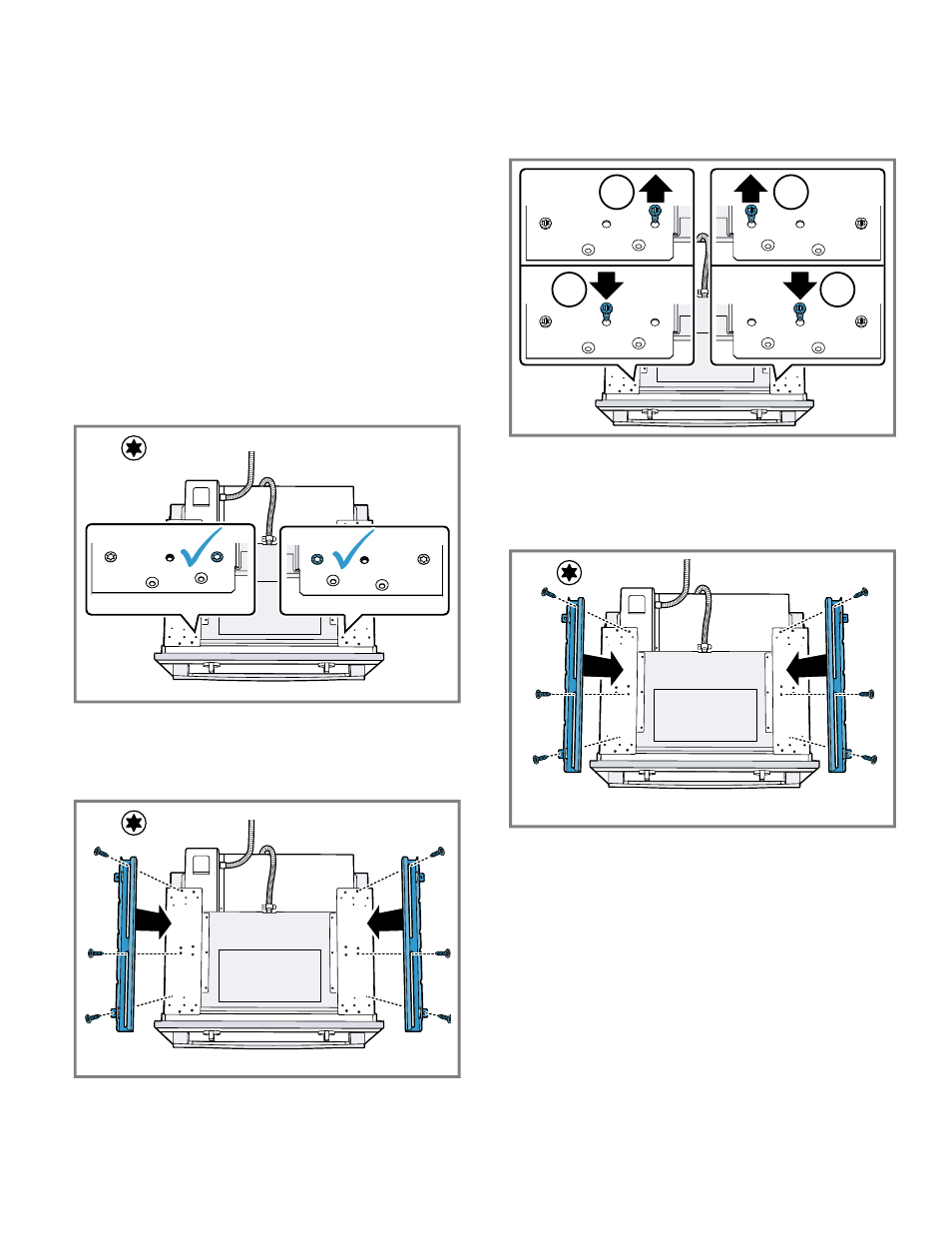

Fijación de los soportes de conexión para un
microondas o un horno rápido
1.
Asegurarse de que los dos (2) tornillos más próximos a
la parte frontal del soporte se encuentren en las
posiciones interna y externa. En el momento de la
entrega, ambos tornillos se encuentran en esa posición.
2 x
2.
Instalar ambas placas de fijación de conexión
universales en los orificios exteriores de la parte
superior del horno inferior; utilizar para esto seis (6) de
los tornillos suministrados. Apretar los tornillos
firmemente, pero sin sobrepasarse.
6 x
Fijación de los soportes de conexión para un horno
de aire caliente y vapor
1. Asegurarse de que los dos (2) tornillos más próximos a
la parte frontal del soporte se encuentren en las dos
posiciones más exteriores.
1
2
1
2
2.
Con ayuda de un desarmador Torx T-20, instalar
ambas placas de fijación de conexión universales en
los orificios interiores de la parte superior del horno
inferior; utilizar para esto seis (6) de los tornillos
suministrados. Apretar los tornillos firmemente, pero sin
sobrepasarse.
6 x
