Avant de commencer fr-ca
29
Avant de commencer 2 Avant de commencer
Avant de commencer Lisez ces instructions avant de commencer l'installation de
votre appareil.
2.1 À propos de votre four combiné
Vous trouverez ici des informations générales sur
l'installation de votre four combiné.
¡ Certains fours Bosch sont vendus en combinaison.
Chaque combinaison comprend deux fours intégrés : un
four mural conventionnel, qui doit être installé comme
four inférieur, et un four supérieur qui est soit un four
rapide, un four à convection à vapeur ou un micro-
ondes.
¡ Pour faciliter l'installation et améliorer l'alignement, les
modules de four sont assemblés chez le consommateur
plutôt qu'à l'usine.
¡ Chaque module est emballé dans une boîte différente
qui est ensuite attachée à l'autre avant l'expédition.
¡ Les fours combinés sont approuvés pour être utilisés
dans une seule découpe, en utilisant un seul
raccordement électrique.
¡ Le four conventionnel est conçu avec une boîte de
jonction montée sur le four sur le dessus, qui est utilisée
pour connecter le câble d'alimentation du four
supérieur.
¡ Le matériel nécessaire au montage du four rapide, du
four à convection à vapeur ou du four à micro-ondes
au-dessus du four conventionnel est livré à l'intérieur de
la boîte du four conventionnel.
¡ Chacun des composants du four combiné a sa propre
plaque signalétique avec le numéro de modèle (E-Nr.),
le numéro de production (FD) et la numérotation
consécutive (Z-Nr.), etc.
2.2 Installations combinées
Pour les installations combinées avec d'autres produits
Bosch (c.-à-d. table de cuisson au-dessus du four, etc.),
reportez-vous au Guide de combinaison approuvé situé
dans la trousse de manuels ou sur notre site Web pour les
exigences de dégagement supplémentaires pour votre
installation spécifique.

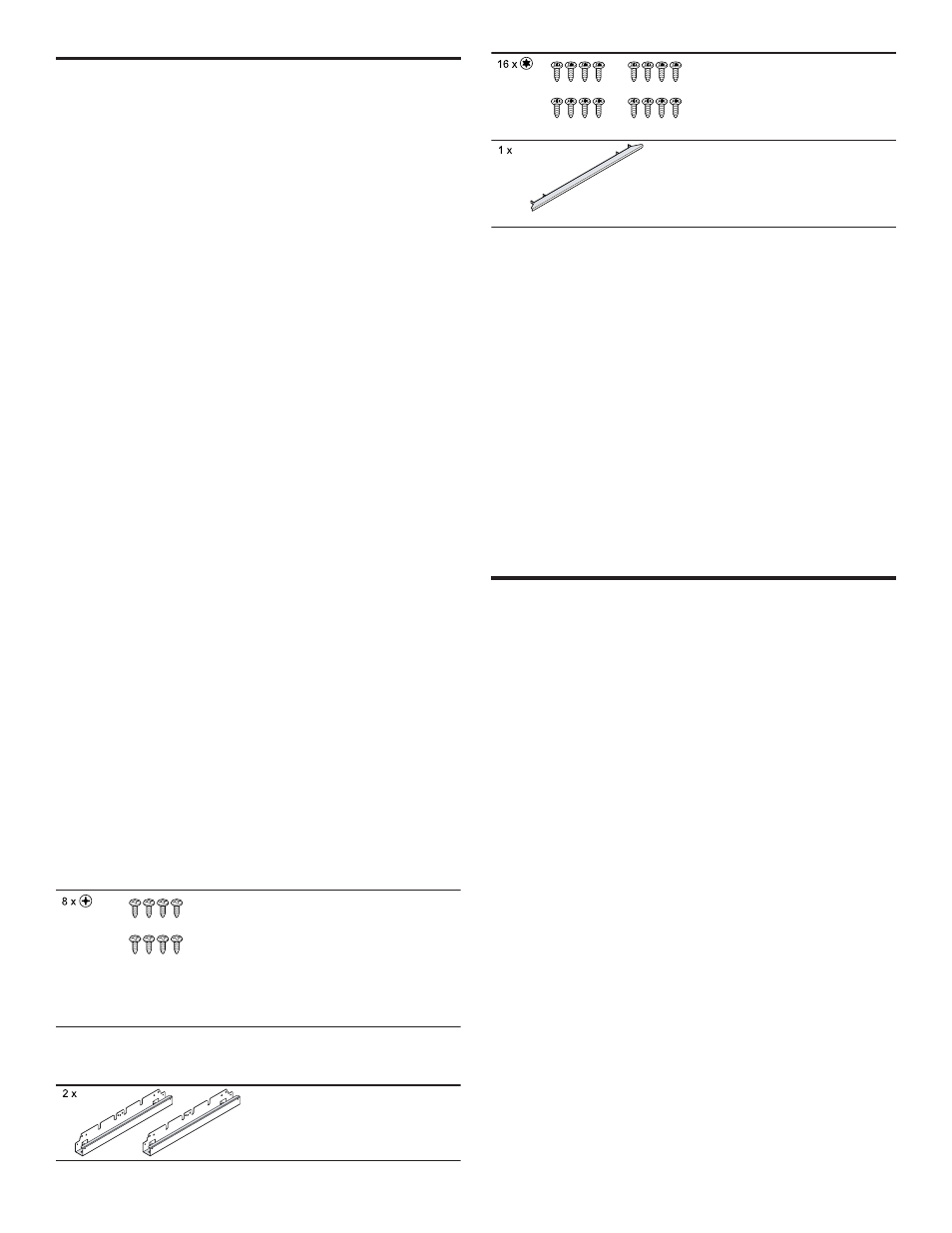

2.3 Pièces incluses
Après avoir déballé le produit, inspectez toutes les pièces
pour détecter d’éventuels dégâts dus au transport et pour
vous assurer de l'intégralité de la livraison.
8 x vis de montage du four
(situé dans le sac en
polyéthylène rouge dans
l'emballage de la casserole
de gril)
Se reporter à la notice
jointe INSTALLATION DES
VIS
Pièces supplémentaires incluses pour les fours
combinés
2 x supports de connecteur
universels
(dans la boîte de pièces sur
le dessus du four)
10 x vis à goujon
6 x vis à épaulement
(situé dans un sac rouge à
l'intérieur de la boîte de
pièces)
1 x pièce de garniture
décorative
(situé dans le sac en
plastique fixé sur le dessus
du four)
2.4 Outils et pièces nécessaires
Préparez ces outils et accessoires avant de commencer à
installer votre électroménager.
¡ Crayon
¡ Ruban à mesurer
¡ Niveau
¡ Tournevis à embout étoile T-20
¡ Tournevis cruciforme
¡ Perceuse avec mèche (1/8 po)
¡ Couteau
¡ Gants de sécurité
2.5 Exigences d'alimentation et mise à la
terre
La prise de courant doit être correctement mise à la terre
selon tous les codes applicables.
Élimination de l'emballage 3 Élimination de l'emballage
Élimination de l'emballage Protégez tout revêtement de sol fini avant de déplacer le
four.
3.1 Retrait de l'emballage des fours simples
et doubles intégrés
1.
Coupez les sangles de la boîte.
2.
Ouvrez le haut du carton et retirez le cadre supérieur en
bois.
3.
Retirez le carton en la soulevant à la verticale pour
l'enlever de l'unité.
Alternativement, vous pouvez couper soigneusement le
long de la ligne de coupe sur le côté arrière gauche du
carton avec une lame plus courte que 3/4 po (20 mm).
4.
Placez l'unité devant l'armoire où elle doit être installée.
L'unité doit être alignée avec la découpe de l'armoire.
Laissez l'unité sur la base de l'emballage jusqu'à ce
qu'elle soit prête à être soulevée dans la découpe de
l'armoire.
5.
Retirez tous les emballages de protection internes, les
grilles, les accessoires et les manuels d'instructions de
la cavité du four.
