Antes de la instalación es-mx
67

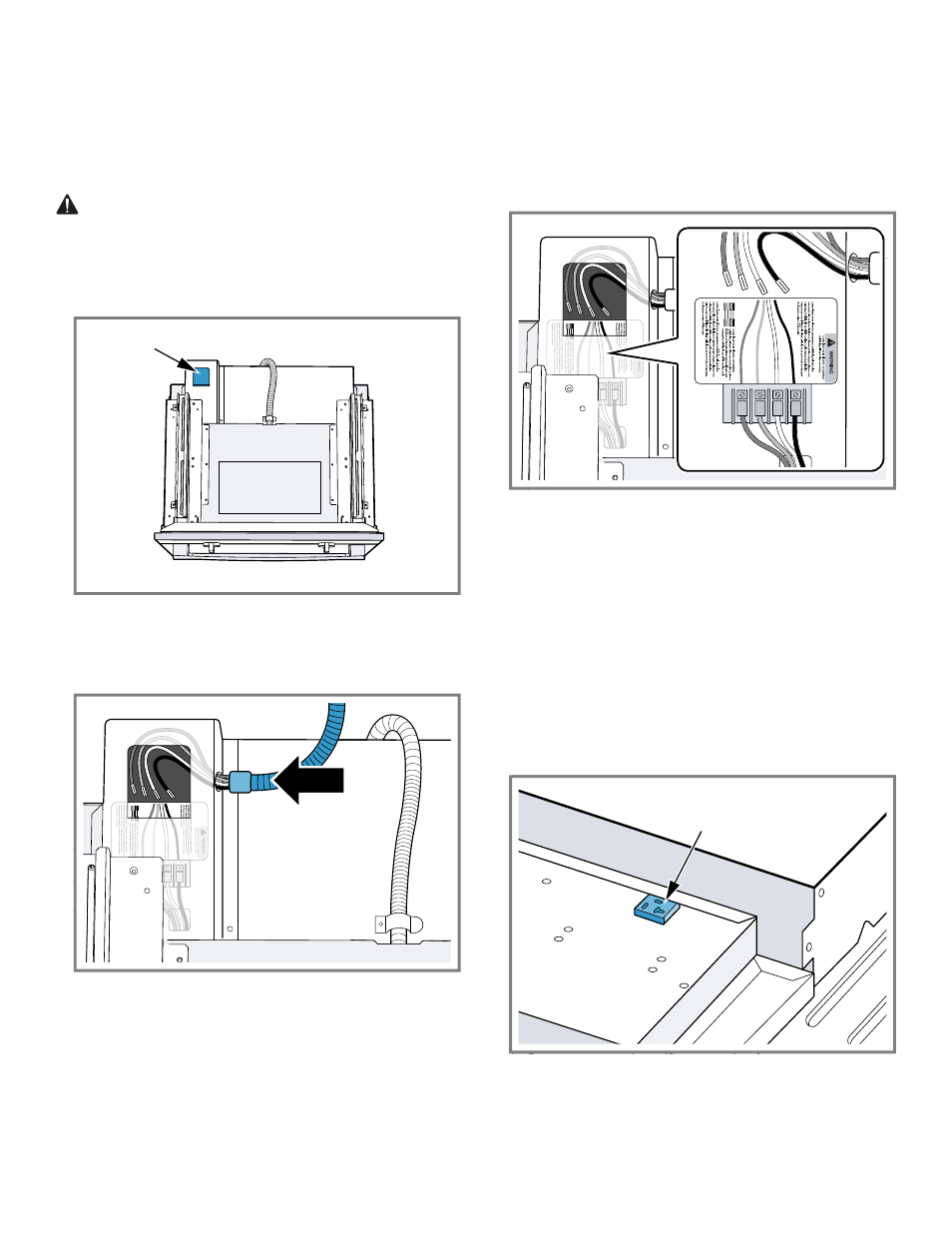

10.2 Conexión del tubo del horno rápido o
del horno de aire caliente y vapor al
horno inferior
El cable de salida de la unidad superior de un horno de
combinación debe estar correctamente conectado a la
caja de conexiones montada en el horno inferior.
ADVERTENCIA
Es preciso asegurarse de que el horno no esté conectado
a la corriente eléctrica al conectar las unidades superior e
inferior del horno.
1. Quitar la tapa de la caja de conexiones montada en el
horno que se encuentra en la parte trasera del mismo.
2.
Quitar la cubierta del orificio de acceso del tubo a un
lado de la caja de conexiones montada en el horno.
3. Guiar los cables del conducto (que vienen del horno
rápido o del horno de aire caliente y vapor) a través del
orificio en la caja de conexiones montada en el horno.
4.
Colocar el conector del tubo en el orificio; para ello,
presionarlo hasta que se escuche un clic.
5.
Seguir las indicaciones del diagrama de cableado;
apretar firmemente pero sin sobrepasarse.
‒
Hacer coincidir y conectar cada cable según el color
a los cables acoplados al bloque de cableado dentro
de la caja de conexiones montada en el horno.
‒
Presionar el extremo descubierto del cable hasta que
se ajuste en el bloque de cableado, después, apretar
el tornillo de fijación de cada cable.
‒
Hay cuatro cables que vienen del horno rápido.
6. Recolocar la tapa de la caja de conexiones montada en
el horno y apretar los dos tornillos que la sostienen.
Apretar firmemente pero sin sobrepasarse.
10.3 Conexión del microondas al horno
inferior
El enchufe del microondas superior en un horno de
combinación debe estar conectado en la toma de
corriente del horno inferior.
1.
En el caso de los modelos de microondas de
combinación HBL57M52UC y HBL87M53UC y el
modelo de horno rápido de combinación HBL8753UC:
conectar el enchufe de 120 V del microondas en el
receptáculo situado en la parte superior trasera del
horno inferior.
2.
En el caso del modelo de microondas individual
HMB50152UC o el modelo de horno rápido
HMC80152UC: conectar el enchufe de 120 V del
microondas a un circuito específico de microondas/
horno rápido de 120 V. Consultar el manual de
instalación del aparato.
