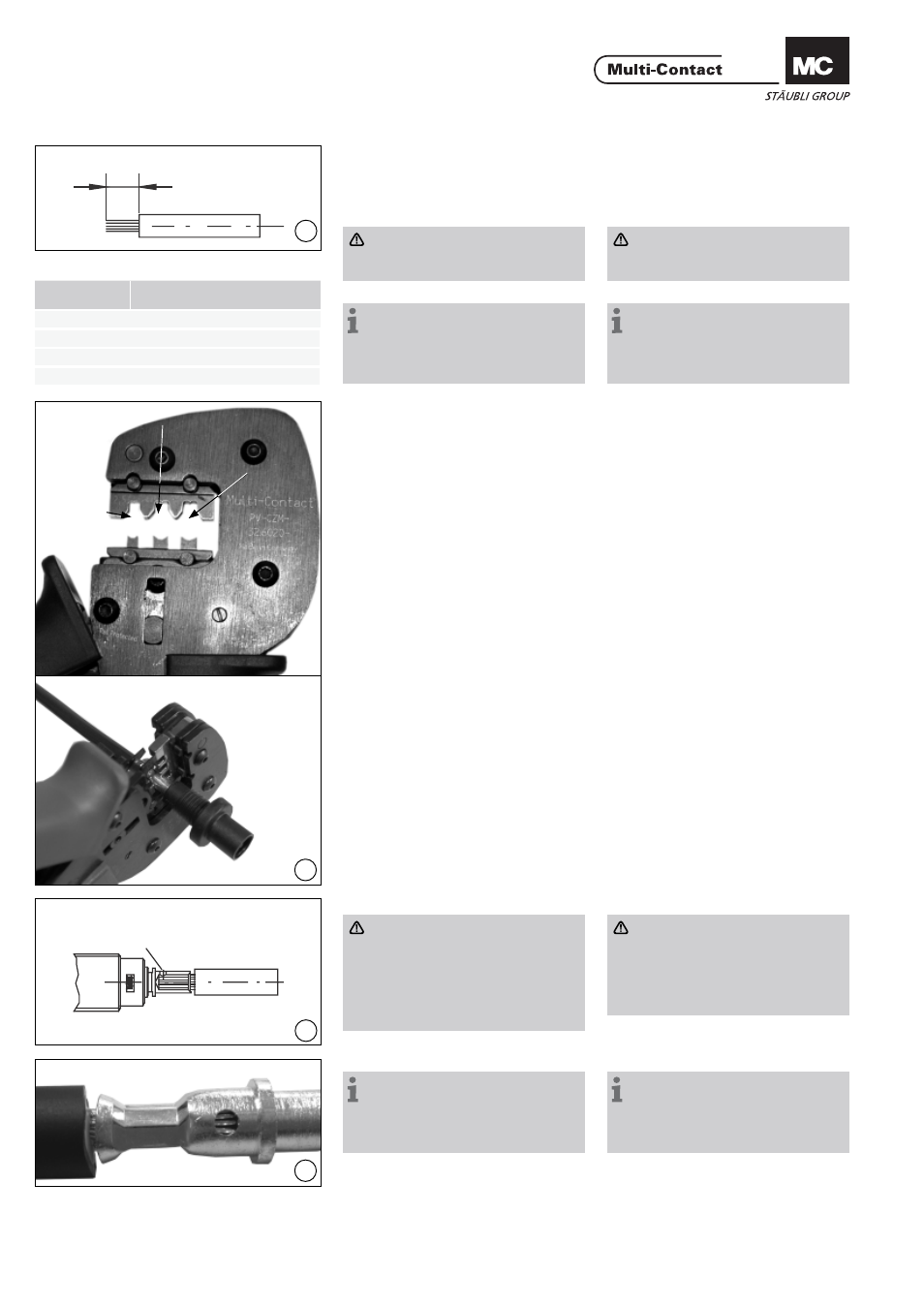

Préparation du câble Cable preparation
(ill. 6 / Tab. 1)
Dénuder la câble.
Longueur selon Tab. 1
Attention:
Veillez à ne pas couper les brins
lors de la dénudation.
(ill. 6 / Tab. 1)
Strip cable insulation.
Length according Tab. 1
Attention:
Take care not to cut individual
strands.
Remarque:
pour l’utilisaton de la pince à
dénuder PV-AZM... ainsi que pour le
remplacement de jeux de couteaux,
voir MA267 sur www.multi-contact.com
Note:
for directions on the operation of
stripping pliers PV-AZM... and chang-
ing blade sets, see operating instruc-
tion MA267 at www.multi-contact.com
Raccords sertis Crimp connections
Pour le raccordement des conduc-
teurs dans les fûts à sertir des connec-
teurs PV, nous recommandons l’em-
ploi des outils de sertissage spécifi és. For the connection of the conductors
to the crimping sleeves of the PV plug
connectors, we recommend using the
stated crimping tools.
Sertissage Crimping
avec pince à sertir
PV-CZM-16100A with crimping pliers
PV-CZM-16100A
Enlever le positionneur. Remove the locator.
(ill. 7)
Introduisez la partie métallique de la
douille ou de la fi che dans le guide
pour la section correspondante. Intro-
duisez le câble par la gauche! (ill. 7)
Place the metal part of the female
or male coupler in the guide for the
appropriate cross section. Insert the
cable from the left.
(ill. 8)
Attention:
Tous les brins du câble doivent
être introduits proprement dans
le trou et être visibles dans l‘ori-
fi ce de contrôle Q. La distance
maximale de 1mm ne doit pas
être dépassée.
Fermez complètement la pince à sertir.
(ill. 8)
Attention:
All strands of the wires must be
correctly inserted into the bore
hole and visible in sight hole Q.
The max. distance of 1mm must
not be exceeded.
Completely close the crimping tool.
Remarque:
pour le remplacement du locali-
sateur ainsi que les matrices, voir la
notice d’utilisation MA251 sur
www.multi-contact.com
Note:
for the replacement of the loca-
tor and the corresponding crimping
inserts, please see MA251 at
www.multi-contact.com
(ill. 9)
Contrôlez le sertissage visuellement. (ill. 9)
Visually check the crimp.
Tab. 1
Type
Longueur L (mm)
Length L (mm)
PV-BP3/4 6 – 7,5
PV-SP3/4 6 – 7,5
PV-BP3/6 8,5 – 9,5
PV-SP3/6 8,5 – 9,5
