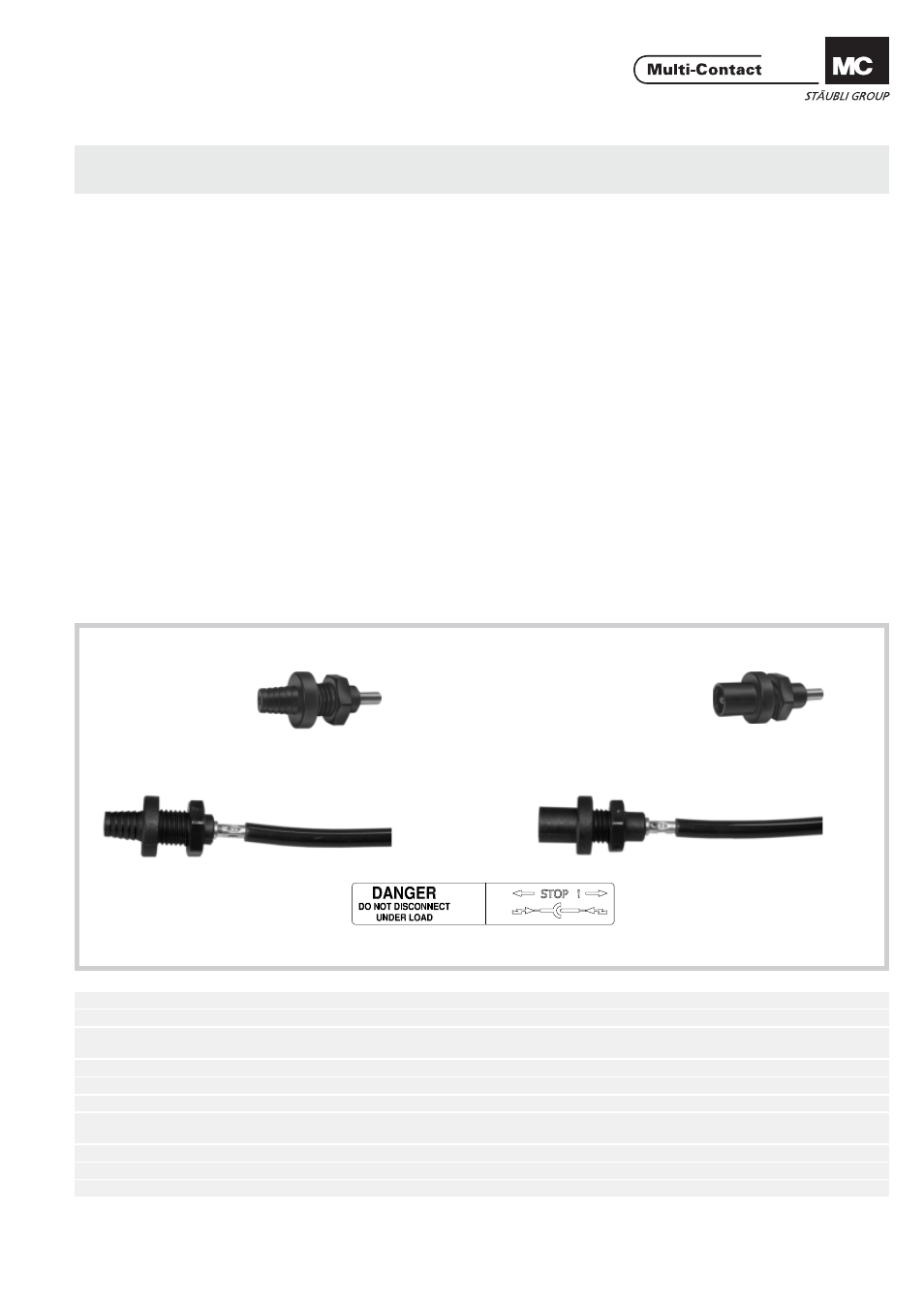

Multi-Contact MA223 - Manuel

Advanced Contact Technology
www.multi-contact.com 1 / 8
PV-ADBP3/.../GWD PV-ADBP3/.../GWD
MC-K.../PV-ADBP3/.../GWD MC-K.../PV-ADSP3/.../GWD
MA223 (fr_en)
Notice de montage MA223 (fr_en)
Assembly instructions
Prise à encastrer femelle PV-ADBP3/.../GWD
Prise à encastrer mâle PV-ADSP3/.../GWD
Prise à encastrer femelle avec câble
MC-K.../PV-ADBP3/.../GWD
Prise à encastrer mâle avec câble
MC-K.../PV-ADSP3/.../GWD PV-Female panel receptacle PV-ADBP3/.../GWD
PV-Male panel receptacle PV-ADSP3/.../GWD
PV-Female panel receptacle with cable
MC-K.../PV-ADBP3/.../GWD
PV-Male panel receptacle with cable
MC-K.../PV-ADSP3/.../GWD
Contenu
Consignes de sécurité ................................................................2
Outillage nécessaire ..................................................................3
Raccordement du câble ............................................................3
Préparation du câble ..................................................................4
Raccords à sertir ........................................................................4
Sertissage ..................................................................................4
— avec pince à sertir PV-CZM-16100A ......................................4
Montage des prises à encastrer ................................................5
Disposition de câble ..................................................................6
Connexion .................................................................................6
Content
Safety Instructions ......................................................................2
Tools required ............................................................................3
Connecting lead ........................................................................3
Cable preparation ......................................................................4
Crimp connections ....................................................................4
Crimping ....................................................................................4
— with crimping pliers PV-CZM-16100A ....................................4
Assembly of panel receptacles ..................................................5
Cable routing .............................................................................6
Engagement ..............................................................................6
Prise à encastrer femelle / Female panel receptacle Prise à encastrer mâle / Male panel receptacle
avec câble / with cable avec câble / with cable
Autocollant
Sticker
Données techniques Technical data
Système de connexion Connector system Ø 3mm
Tension assignée Rated voltage 1000V DC (IEC)
Courant assigné Rated current
20A (2,5mm 2 , 4mm²)
30A (6mm²)
Tension d'essai Test voltage 6kV (50Hz, 1min.)
Plage de la température ambiante Ambient temperature range -40°C...+85°C (IEC)
Température limite supérieure Upper limiting temperature 105°C (IEC)
Degré de protection, branché
non branché
Degree of protection, mated
unmated
IP65
IP2X
Catégorie de surtension / degré de pollution Overvoltage category / Pollution degree CATIII / 2
Résistance de contact des connecteurs Contact resistance of plug connectors 0,5mΩ
Classe de protection Safety class II
